1. 用IEEE1394电缆把装有EPV校准程序的计算机(EPV-PC)和贴片机连接起来｡
2. 按照EPV校准要领书(A00083a)取得校准值。
・应能够进行校准调整｡
[准备]
A. 贴片机的设置
1. 从控制面板中选择[网络连接]图标，鼠标右键点击[Local Area Connection]图标后选择[属性]。
2. 选择[Internet Protocol(TCP/IP)]，点击[属性]按钮。(图1)
3. 钩选[使用以下IP地址(S)]，在[IP地址]中设置“192.168.100.100”，在[子网掩码]中设置“255.255.255.0”。(图2)
4. 从控制面板中选择[Windows防火墙]图标。
5. 钩选[关闭]，点击[OK]按钮。(图3)
6. 执行C驱动器的保存处理，从新启动系统。
7. 从主机的[菜单画面]中选择[机器设置]，再选择[设置组]－[吸取/贴片监视网络的设定]。
8. [IP地址]中，左工位“192.168.100.111”，[子网掩码]设定为“255.255.255.0”，右工位“192.168.100.111”，[子网掩码]设定
为“255.255.255.0”。设定左工位接收/发送端口“8860/8861”，右工位接收/发送端口“8862/8863”。(图4)
B. PC的设置
1. 从控制面板中选择“网络和Internet”的“查看网络状态和任务”。
2. 选择“更改适配器设置”。
3. 将光标移到“本地连接”上，通过鼠标右键点击来选择“属性”。(图5)
4. 从“本地连接 属性”中选择“Internet协议版本4(TCP/Ipv4)”，按下属性按钮。(图6)
5. 钩选[ 使用以下IP地址(S)]，左工位[IP地址] 设为“192.168.100.111”，[子网掩码] 设为“255.255.255.0”，右工位[IP地址]
设为“192.168.100.112”，[子网掩码]设为“255.255.255.0”。(图7)
6. 从新启动Windows。
7. 在生产应用 - 系统设定(Developer模式)中，通过Configuration Setting内的[Simulation]设定左工位
“HostUdpSendPort:8860”、“HostUdpReceivePort:8861”，右工位“HostUdpSendPort:8862”、
“HostUdpReceivePort:8863”。(图8)
･对EPV判断元件有无产生影响｡
ＮＯ． 担当人
･ EPV判断元件有无的精度变差
ＮＯ
①
【11】－2
变更履历
40113554 EPV63
货号
日期
内容
预想故障（应规格调整值不良而发生的故障）
对象元件
品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 EPV校准
FX-3R 装置名称 吸取/贴片监视 确认方法及调整方法（故障处理方法）

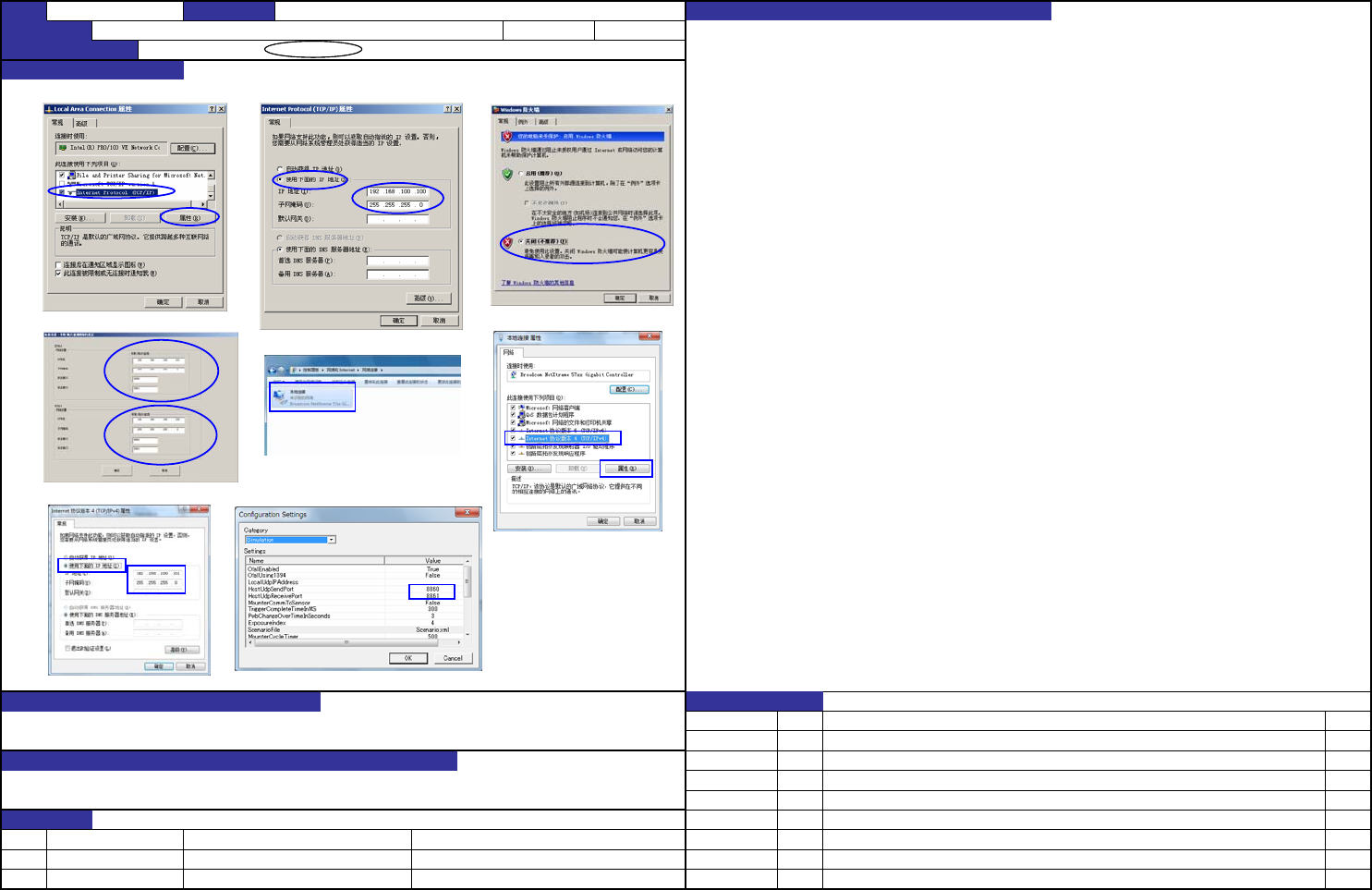

图1.[Local Area Connection属性]画面
图2.[Internet Protocol(TCP/IP)属性]画面
图3.[Windows防火墙]设置画面
图4.[吸取/贴片监视网络的设定] 画面
图5.[更改适配器设置]画面
图6.[本地连接 属性]画面
图7.[Internet协议版本4(TCP/IPv4)属性]画面
图8. Configuration Setting画面
QA表 ＮＯ． 1/1
机种
装配要做到：
在Head提升机构中
左侧气缸与L1轴的空隙为0.5mm以下
右侧气缸与L6轴的空隙为1.0mm以下
･ 气缸组装后，以手动使L1、L6轴动作，确认气缸与各轴没有接触｡
･ 为了使LNC Head装置和OCC装置容易装配
･ 防止气缸与轴接触造成损坏｡
･ 气缸与轴接触造成损坏
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【11】－3
日期
40102181 气缸PM
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 调整气缸装配
FX-3R 装置名称 吸取/贴片监视 确认方法及调整方法（故障处理方法）
内容
0.5mm
1.0mm

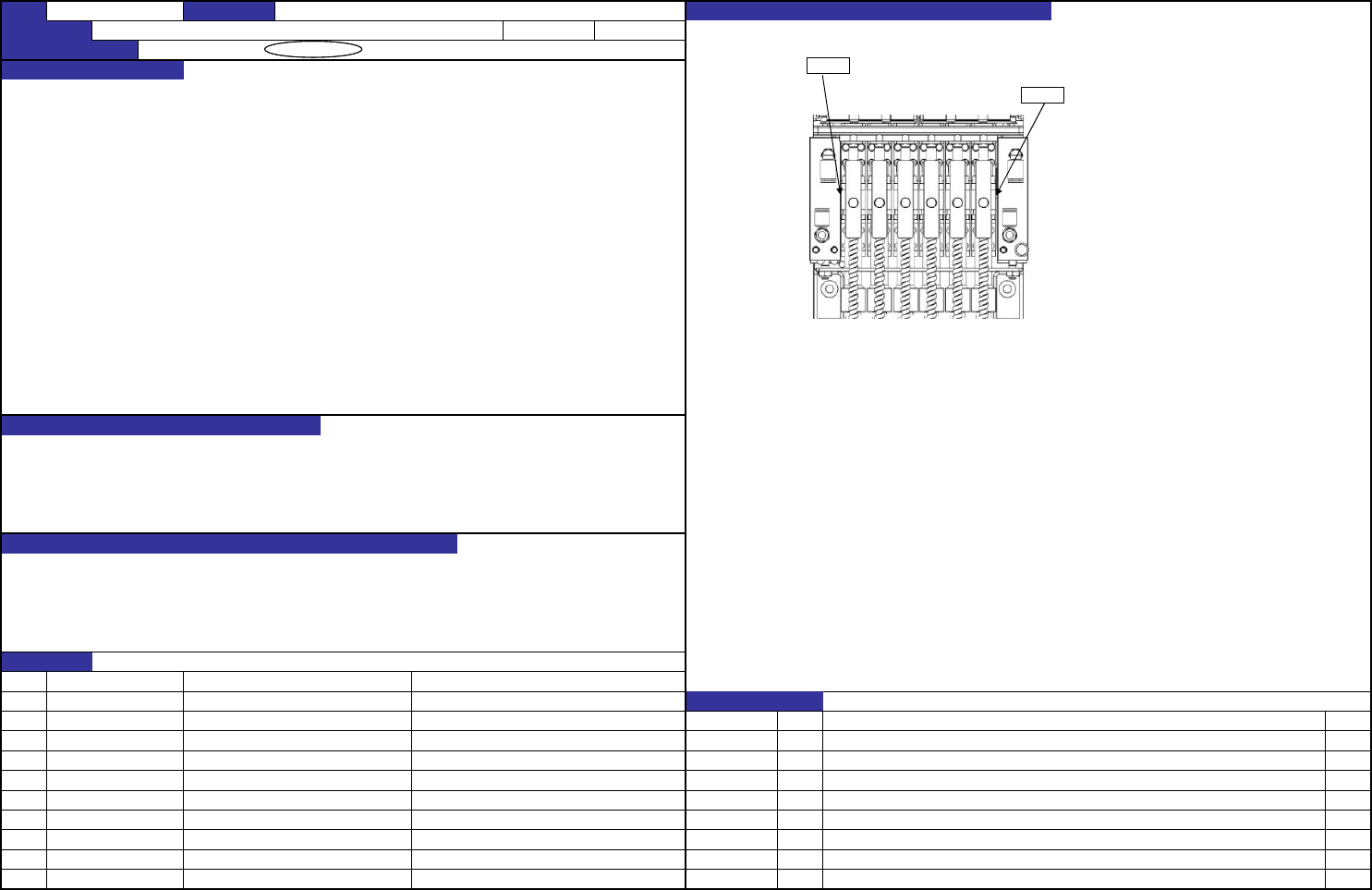

Head装置正面图
QA表 ＮＯ． 1/1
机种
①将间隙规或与之相当的厚度夹入空隙进行确认。
②将间隙规或与之相当的厚度夹入空隙进行确认。

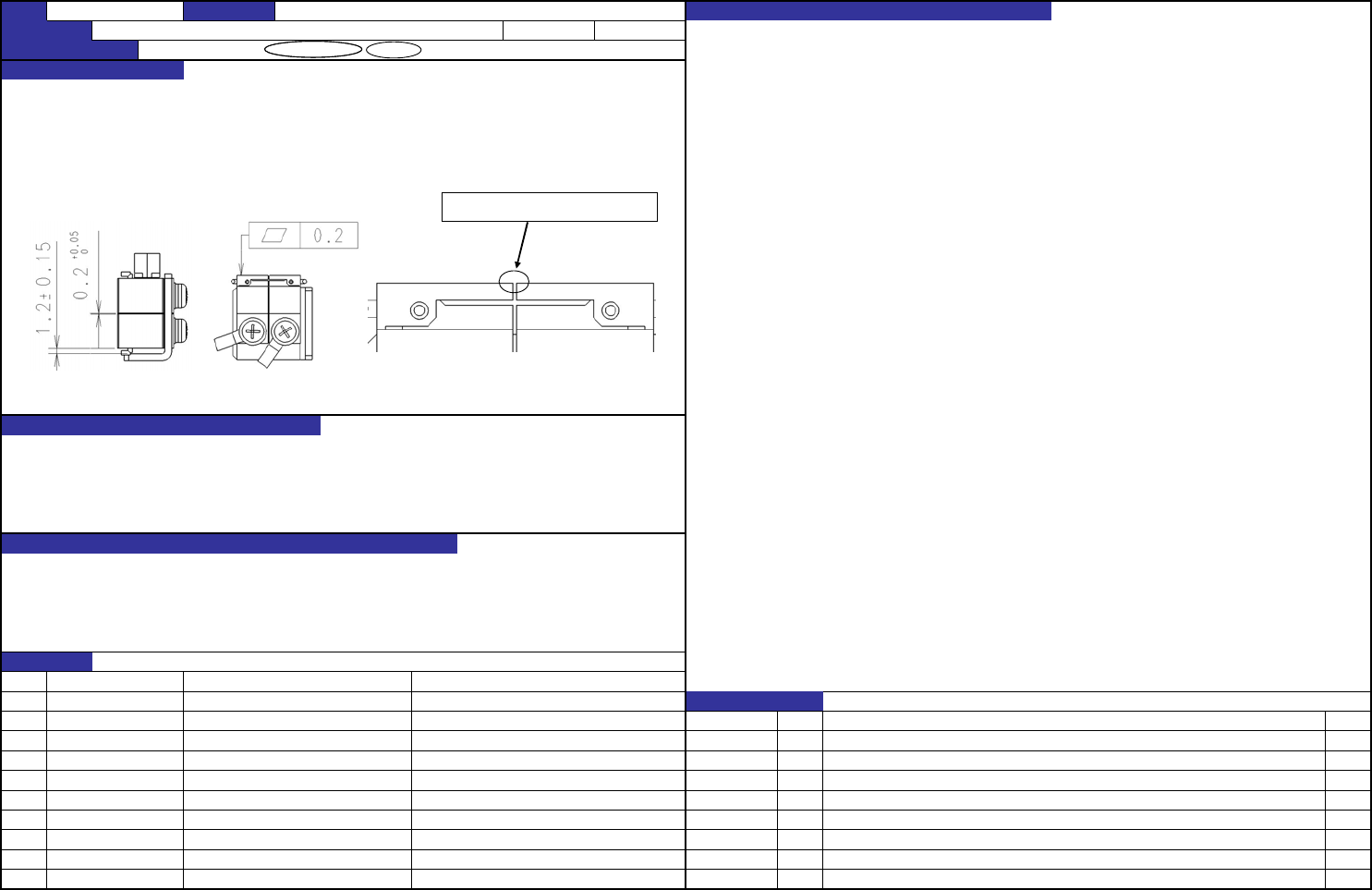

①托架与测量头端面的距离：1.2±0.15mm 推入测量头时，用万用表确认两测量头没有接触、导通。
②测量头之间的间隙：0.2(0～＋0.05)mm
③测量头上面平面度：0.2mm ③以千分表确认
④测量头高低差：0.05mm以内
④将0.05mm的垫片紧贴测量头前端部，以目视确认。
并且，利用手感检查有无高低差。
为了对0402元件正确测定
为了能够做到6轴同时测定
测定元件电阻值、元件电容时不能测定正确的值。
测定后元件落下
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【12】－1
内容
日期
40101989 CONTACT SUB UNIT
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 测量头装置
FX-3R 装置名称 元件验证系统 确认方法及调整方法（故障处理方法）
①
②
③
测量头前端之间的高低差要为0.05以下
