QA表 ＮＯ． 1/ 2 机种 相对于底部车架基准面贴装头板的直角度：0.03㎜以下 把贴装头板放在左右两边，测得值的相对差：0.01㎜以下 1. 确认方法 以定盘为基准，使用校对角尺测量贴装头板的直角度，确认该角度是否在0.03以下（左右相对差0.01以下）。 此时，贴装头板的位置，在X轴车架的左右两端的两处进行测量。 另外，校对角尺接触到的位置，差不多在贴装头板的中央。 2. 调整方法 对于线路板传送面和贴装头之间直角的取得很重要 …
QA表 ＮＯ． 2/2
机种
X轴 贴装头板前后方向的移动平直：30㎛以内
贴装头板高度方向的移动平直：20㎛以内
1. 确认方法
（前后方向） 在夹具用贴装头板差不多中央位置安装千分表，在贴装头板的行程全长（除去左右10mm）
的中间位置，相对于1型样板平尺平行度应在0.03以内。
前后方向的平直影响Y方向的贴装精度。 （高度方向） 在夹具用贴装头板差不多中央位置安装千分表，在贴装头板的行程全长（除去左右10mm）
高度方向的平直影响X方向的贴装精度。 的中间位置，相对于1型样板平尺两处平行度都应在0.02以内。
2. 调整方法
（前后方向） 因为无调整机构，对X轴车架，直线导向器X，背部导轨的零部件精度进行检测。
（高度方向） 把用于连接X车架末端和X轴车架的连接块的螺钉各拧松2根，调整X轴的整体倾斜度。
即使如此也无法解除时，检测直线导向器X的安装的平直。
1. 贴装精度的恶化
2. 吸附错误的发生
3. 因吸附不良而造成的触头站立，激光错误的发生
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【1】－2
40046750 LINEAR_GUIDE_X
日期
40122991 X_FRAME_S
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
FX-3RA 装置名称 XY装置（1） 确认方法及调整方法（故障处理方法）
功能名称 X轴直线导向器的平直·平行（2/2）
内容
前后方向测量
高度方向测量
QA表 ＮＯ． 1/2
机种
相对于底部车架基准面贴装头板的直角度：0.03㎜以下
把贴装头板放在左右两边，测得值的相对差：0.01㎜以下
1. 确认方法
以定盘为基准，使用校对角尺测量贴装头板的直角度，确认该角度是否在0.03以下（左右相对差0.01以下）。
此时，贴装头板的位置，在X轴车架的左右两端的两处进行测量。
另外，校对角尺接触到的位置，差不多在贴装头板的中央。
2. 调整方法
对于线路板传送面和贴装头之间直角的取得很重要
让贴装头板靠近右侧（距离机械止动器10mm左右）。
在校对角尺上安装千分表，确定角尺、千分表的位置，保证在此位置能够测量贴装头板X方向中央附近的垂直度。
拧松X车架两端的座上的螺钉上下各2根，使上下（大致标准是导向块高度）位置上的差在20㎛以下，然后拧紧螺钉。
1. 贴装精度的恶化
2. 吸附不良
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【1】－3
40123687 Y_LINEAR_BASE_S
内容
40123685/40123686
Y_LINEAR_BASE_CA / Y_LINEAR_BASE_CB
40104579/40104580 XM_BASE_A / XM_BASE_B
日期
40122991 X_FARME_S
变更履历
对象元件
货号 品名 有关质量特性
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
质量保证类别

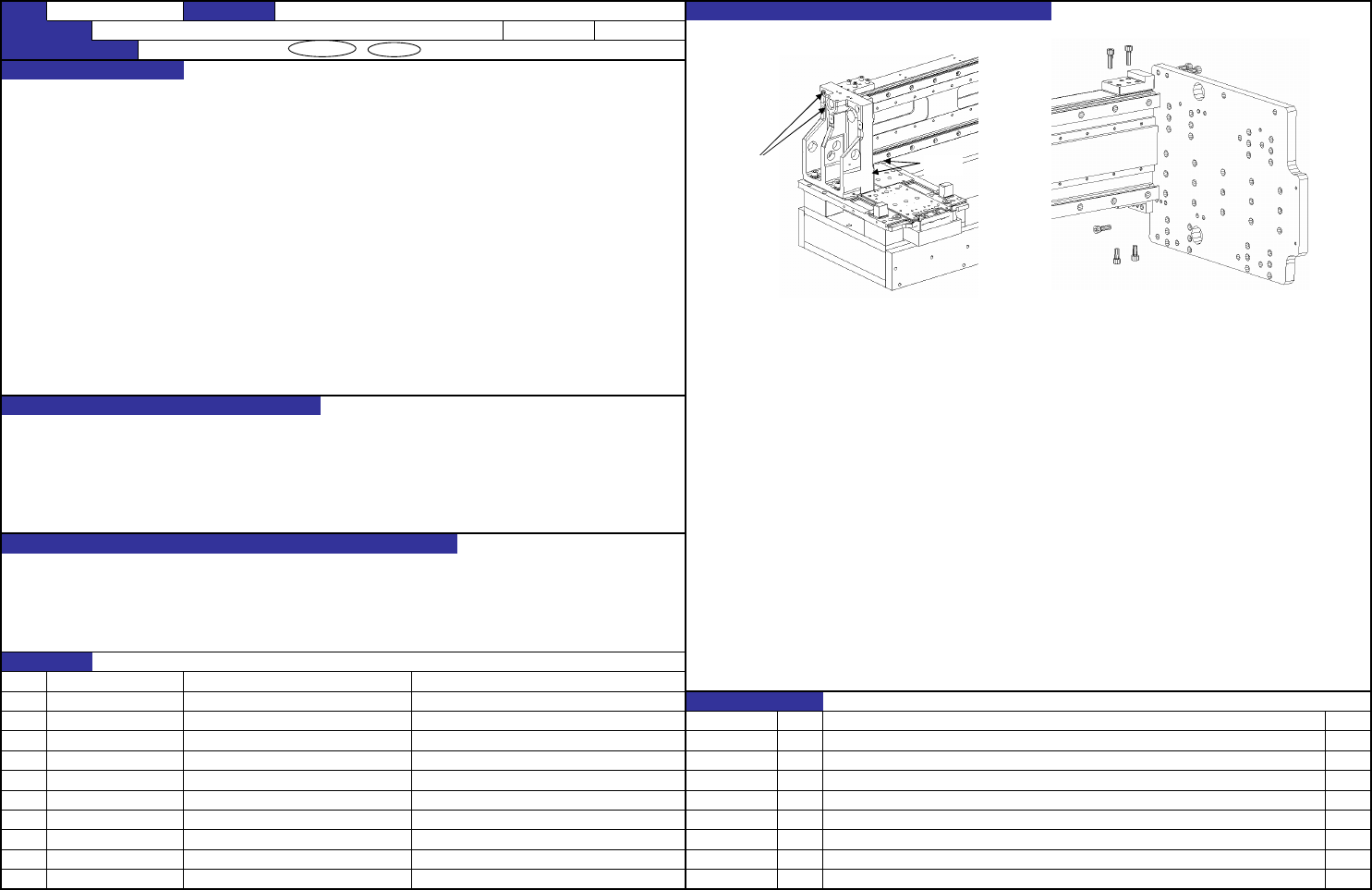

FX-3RA 装置名称 XY装置（3） 确认方法及调整方法（故障处理方法）
功能名称 贴装头板的直角·高度调整（1/2）
4根
4根
2根
2根
2根 2根
QA表 ＮＯ． 2/2
机种
X车架左右的高度差：10㎛以下
（1） 把贴装头板从右端偏开，用高度尺测量X车架的导向器下面的高度。
测量位置是从导向导轨的右端开始的第二个定位孔处的导轨下面。
（2） 在X车架的左端，从X车架的内侧插入长35mm的M4带帽螺钉，轻轻地靠着Y线性底座。
（3） X车架左端高度和右端用同样方法进行测量，用M4螺钉进行高度调整，使左右的差在10㎛以下。
测量位置是从导向导轨的左端开始的第4个定位孔处的导轨下面。
（4） 把X车架调整成扭曲方向。使用扭曲方向调整夹具。把校正角尺放在左端，
将其与在右端的测量值的差调整为10㎛以下，拧紧X车架两端座的定位螺钉上下各2根。
（5） 对左右的高度进行测量（1）（3），确认左右差是否在10㎛
以下。
当值为规定值以外时，返回（3）进行调整。调整后，拆下高度调整用M4螺钉。
对于线路板传送面和贴装头之间直角的取得很重要
1. 贴装精度的恶化
2. 吸附不良
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【1】－4
FX-3RA 装置名称 XY装置（3） 确认方法及调整方法（故障处理方法）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
功能名称 贴装头板的直角·高度调整（2/2）
质量特性(规格调整值)
40122991 X_FARME_S
对象元件
货号
日期 内容
品名 有关质量特性
变更履历
40123685/40123686
Y_LINEAR_BASE_CA / Y_LINEAR_BASE_CB
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
40104579/40104580 XM_BASE_A / XM_BASE_B
40123687 Y_LINEAR_BASE_S

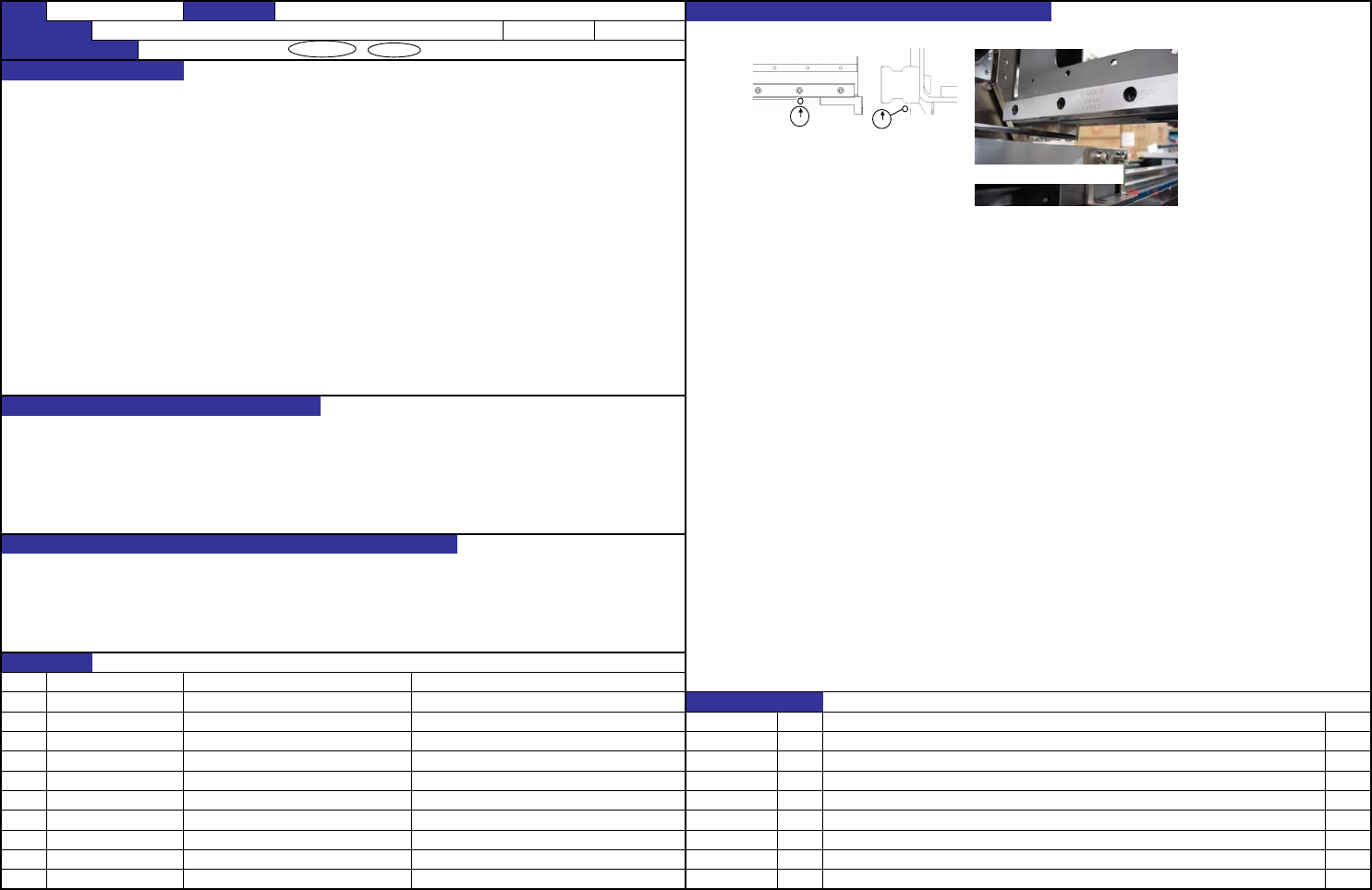

导向器
右端正面 侧面
调整后，别忘了取下来
