FX-3R_QA表 - 第142页
QA表 ＮＯ． 1/ 1 机种 1. 确认方法 确认滚柱与轨道上面（滚柱滑行面）的空隙处于标准规格之内。 底盘（轨道：滚柱滑行面）和刮刀之间的间隙：0.1～0.2mm 2. 调整方法 拧松刮刀的固定螺钉，上下移动刮刀把间隙调整为规定值，再次拧紧螺钉。 防止异物侵入滚柱滑行面。 组装得窄时：刮刀的磨耗。 组装得宽时：因异物的侵入而引起的滚柱（YS轴）的破损。 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【1】－9 FX-…
QA表 ＮＯ． 2/2
机种
L规格 XL规格
2. Y轴磁性膜的粘贴方法
1.YC轴
把Y车架C的磁性膜安装面用MECHA FINE MATE进行脱脂。
把Y车架端面和面对好后，粘贴磁性膜。
2. YS轴
（上图是Y框架S的左前侧部分) （上图是Y框架C的左前侧部分)
ＮＯ． 担当人
把Y车架S 导轨B的磁性膜安装面用MECHA FINE MATE进行脱脂。
把Y车架端面和面对好后，粘贴磁性膜。
【1】－8
日期 内容
FX-3RA 装置名称 XY装置（9）
功能名称 磁性膜的粘贴位置（2/2）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
变更履历
マグネスケー
ル
面合わせ
YフレームC
リニアガイド
Y车架C
直线导向
磁性膜
面调整
磁性膜
面调整
Y车架S
Y车架S 导轨B
L：112ｍｍ
XL：72ｍｍ
L：155ｍｍ
XL：112ｍｍ
前侧
制造商标示 制造商标示
制造商标示制造商标示
标签 标签
标签 标签
前侧
Y
车
架
S
Y
车
架
C
Y
车
架
S
Y
车
架
S
Y
车
架
C
Y
车
架
S

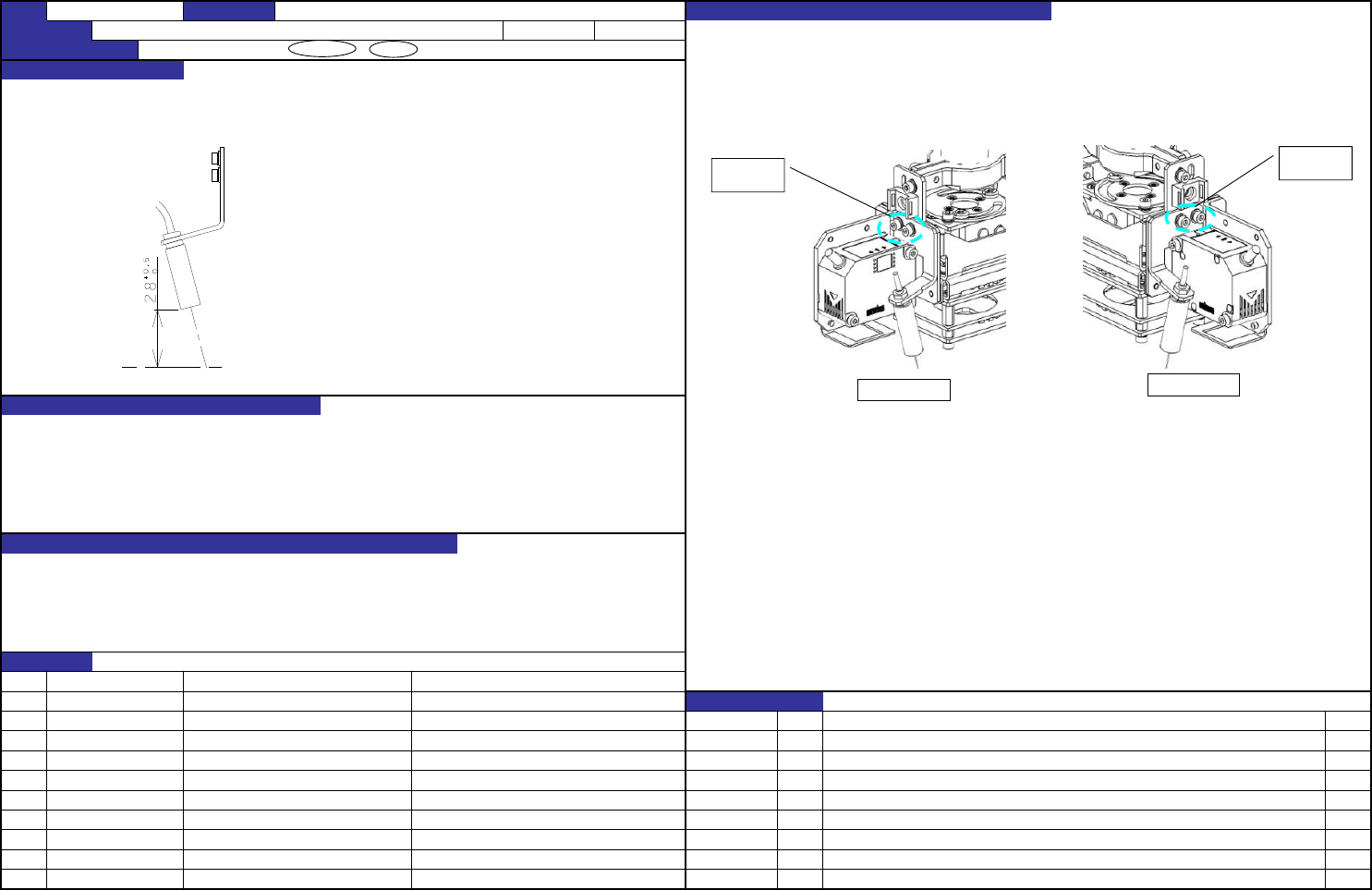

QA表 ＮＯ． 1/1
机种
1. 确认方法
确认滚柱与轨道上面（滚柱滑行面）的空隙处于标准规格之内。
底盘（轨道：滚柱滑行面）和刮刀之间的间隙：0.1～0.2mm 2. 调整方法
拧松刮刀的固定螺钉，上下移动刮刀把间隙调整为规定值，再次拧紧螺钉。
防止异物侵入滚柱滑行面。
组装得窄时：刮刀的磨耗。
组装得宽时：因异物的侵入而引起的滚柱（YS轴）的破损。
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【1】－9
FX-3RA 装置名称 XY装置（12） 确认方法及调整方法（故障处理方法）
功能名称 滚柱从动件的线性刮刀与滚柱滑行面之间的空隙
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40104651 Y_FRAME_S_RAIL_L_A
变更履历
内容
40104653 Y_FRAME_S_RAIL_XL_A
40104652 Y_FRAME_S_RAIL_L_B
日期
40104637 BEARING
40104654 Y_FRAME_S_RAIL_XL_B
40104642 BEARING_SCRAPER_YS
QA表 ＮＯ． 1/1
机种
向CAL块上移动坏标记传感器，拧松螺丝ｃａｐ（2处），
让坏标记传感器下面和CAL块上面的距离变为规格值
移动BM镜头架，然后用螺丝ｃａｐ固定。
・坏标记传感器下面和CAL部上面的距离
→
28
mm
・坏标记的检测错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【3】－1
内容
E9638729000 FIBER LENS
日期
HD001310030 SENSOR
变更履历
货号 品名 有关质量特性
对象元件
装置名称 贴装头周围
预想故障（应规格调整值不良而发生的故障）
FX-3RA
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能名称 BMR传感器高度调整
确认方法及调整方法（故障处理方法）
功能作用（规格调整值的意义）
+0.5
0
调整螺钉
LF、RR贴装头
LR、RF贴装头
调整螺钉
CAL部上面
