QA表 ＮＯ． 1/ 1 机种 OCC摄像头焦点调整顺序 1. 把OCC焦点调整夹具安装在校准块上。 2. 把OCC摄像头移动到OCC焦点调整夹具（手动、自动）。 请注意玻璃夹具的朝向。 3. 照明用基准照明点亮，启动焦点显示状态。 4. 拧松OCC的组装螺钉3处，上下慢慢移动。 （花大约5秒钟的时间完成最下点→最上点、最上点→最下点的移动） 5. 调整OCC的高度使焦点状态显示的最大值和现在值的值基本相同， 然后固定组装螺钉。 6. …
QA表 ＮＯ． 1/1
机种

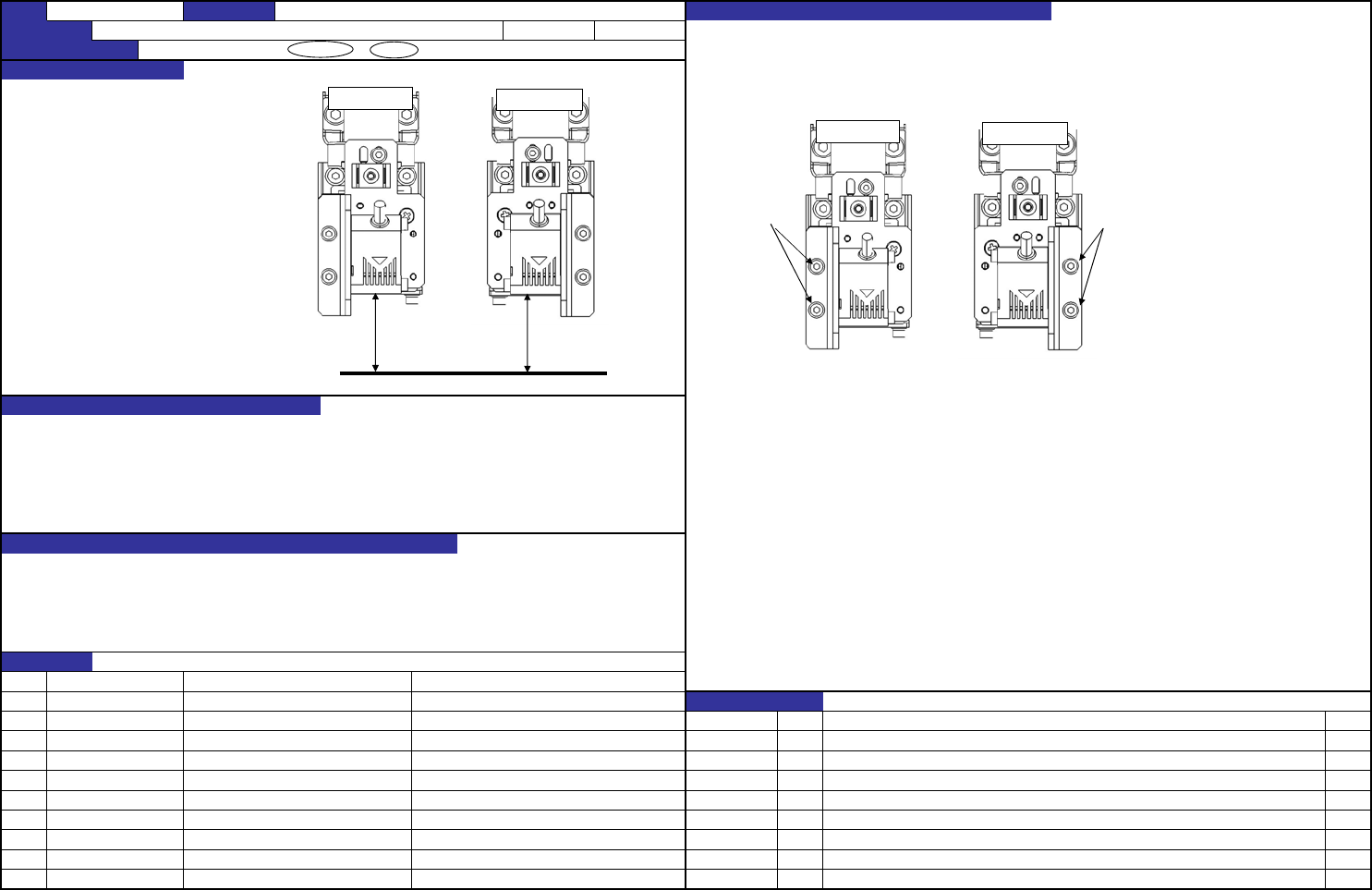

向CAL块上移动HMS传感器，拧松2处的螺丝ｃａｐ，
把传感器下面和CAL块上面的距离调整成规格值,拧紧螺丝ｃａｐ，进行固定。
垂直传感器下面和CAL部上面的距离
→ ５０±０．５ｍｍ
・高度测定错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【3】－2
FX-3RA 装置名称 贴装头周围 确认方法及调整方法（故障处理方法）
功能名称 HMS传感器高度调整
预想故障（应规格调整值不良而发生的故障）
日期
变更履历
货号 品名 有关质量特性
内容
对象元件
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
50±0.5
CAL块上面
LF、RR贴装头
LR、RF贴装头
调整
螺钉
LF、RR贴装头
LR、RF贴装头
调整
螺钉
QA表 ＮＯ． 1/1
机种
OCC摄像头焦点调整顺序
1. 把OCC焦点调整夹具安装在校准块上。
2. 把OCC摄像头移动到OCC焦点调整夹具（手动、自动）。
请注意玻璃夹具的朝向。 3. 照明用基准照明点亮，启动焦点显示状态。
4. 拧松OCC的组装螺钉3处，上下慢慢移动。
（花大约5秒钟的时间完成最下点→最上点、最上点→最下点的移动）
5. 调整OCC的高度使焦点状态显示的最大值和现在值的值基本相同，
然后固定组装螺钉。
6. 熄灭照明灯，结束焦点状态显示。
・关系到摄像机的识别精度，大大影响贴装精度，元件吸附可靠性。
・使用BOC标记后贴装精度恶化。
・供料器识别精度，演示精度恶化，引起吸附可靠性降低。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【4】－1
HX002880000 WASHER
内容日期
40046815 OCC_LENS_ASSY
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 OCC焦点调整
FX-3RA 装置名称 OCC透镜组 确认方法及调整方法（故障处理方法）
SCREWSL4030691SC
GLASS_BASE_B40054722
SCREWSL6030692TN
40069017 OCC_FOCUS_AJUST_JIG_ASSY
GLASS_BASE_A40054721
40044412 300LPI-GLASS
40054721 GLASS_BASE_A
40054722 GLASS_BASE_B
40044412 300LPI-GLASS
线的进入方向
SL6030692TN SCREW ×2
SL4030691SC SCREW ×2
HX002880000 WASHER ×2
在300LPI-GLASS与GLASS_BASE_B之间
夹入□26mm的白纸
40069017 OCC_FOCUS_AJUST_JIG_ASSY
印刷面是上面
放大图
使用放大镜来确认线的方向、印刷面
调整螺钉
OCC焦点调整
夹具
最大值： *******
现在值： *******
最小值： *****
OK
CANCEL
QA表 ＮＯ． 1/1
机种
① 执行MS参数的OCC补偿，确认是否符合以下规格。
OCC摄像机补偿（角度）=±0.5°
OCC摄像机补偿（角度）=±0.5° ② 如果不符合规格，再次获取，使摄像机调整夹具在监视器上显示为正圆，确认和窗口没有接触。
即使如此也无法达到规定值以内时，拧松3处的螺钉进行调整。
输入错误值的情况下，监视器所显示的部品框等会发生倾斜或偏移。
① 标记识别精度恶化
② 发生标记识别异常
③ 监视器所显示的部品框发生倾斜或偏移。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【4】－2
内容
E2106998000 摄像机调整夹具
日期
40046815 OCC_LENS_ASSY
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 OCC补偿调整（角度）
FX-3RA 装置名称 OCC透镜组 确认方法及调整方法（故障处理方法）
调整螺钉
