QA表 ＮＯ． 1/ 1 机种 确认方法 沿XY方向移动固定在贴装头上的杠杆式千分尺，测量CAL板上面和XY面的平行。 CAL板上面和XY面的平行度：0.03mm 调整方法 拧松把CAL块固定在底座车架上的螺钉（M6×20带垫片内六角螺钉）两处，在CAL块的下面塞入垫片进行调整。 坐标系的基准 CAL块是所有的坐标系的基准（原点） 贴装精度不良 吸附率降低 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【6】－1 内容 …

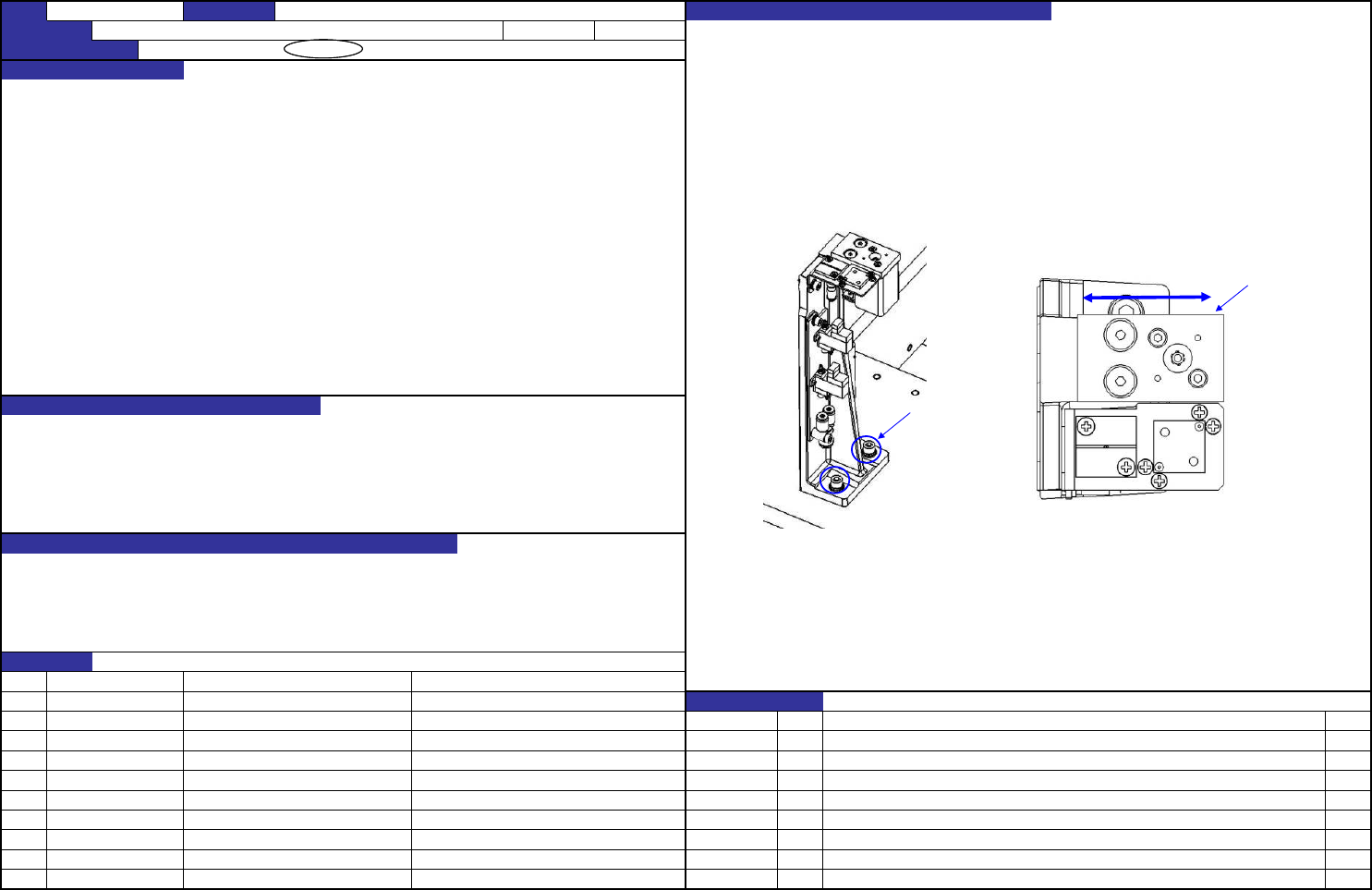

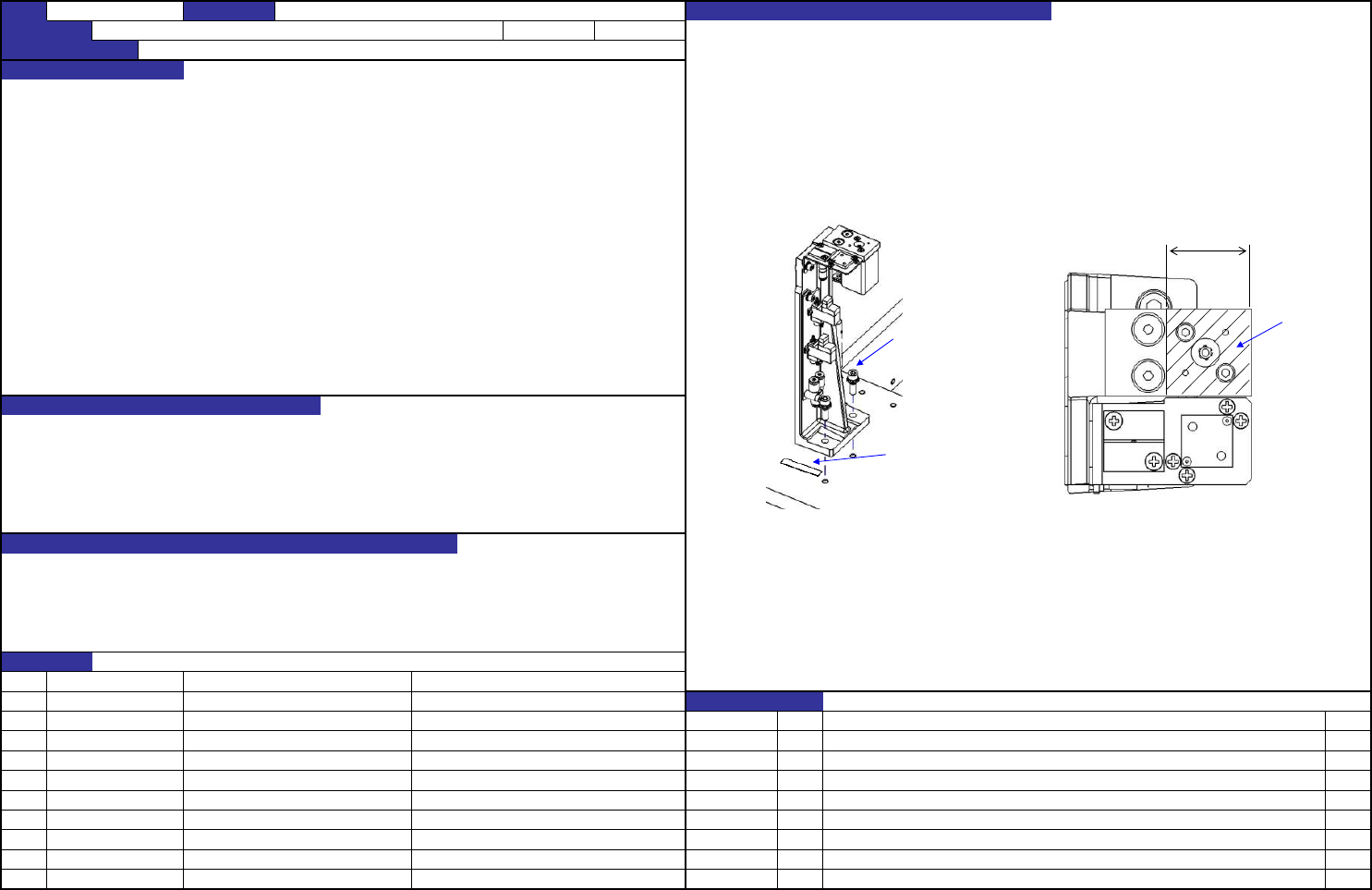

QA表 ＮＯ． 1/1
机种
VAC_CAL装置的平行调整
1. 把厚度9mm的块规放在校准板上。
2. 把VAC_CAL治具盖在 VAC_CAL装置上。
1. 按照校准板基准调整高度
±0.1mm 3. 将千分表接触块规上，作为0。
2. VAC_CAL装置的平行度 4. 调整到VAC_CAL治具的高度和X方向的
30μm 平行度处于规格值范围内。
※平行度的MAX或MIN不要超过高度的规格值。
5. 调整后正式固定螺丝。
※如果实施了本QA表的【贴装时的基板上面高度】，本页所述的调整也必须实施
1. 取得真空校准时会影响与Z轴的配合性。
1. 校准时漏气
2. 校准时与吸嘴套咬住。或压碎。
3. 不能取得正确的校准，影响贴片精度。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－3
内容
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
FX-3RA 装置名称 基板传送 确认方法及调整方法（故障处理方法）
对象元件
40123732 VAC_CAL_UNIT
变更履历
货号 品名 有关质量特性
日期
调整用螺丝
校准板
VAC_CAL治具
40124775
VAC_CAL装置
块规9mm
作为0
调整高度、平行度
QA表 ＮＯ． 1/1
机种
确认方法
沿XY方向移动固定在贴装头上的杠杆式千分尺，测量CAL板上面和XY面的平行。
CAL板上面和XY面的平行度：0.03mm 调整方法
拧松把CAL块固定在底座车架上的螺钉（M6×20带垫片内六角螺钉）两处，在CAL块的下面塞入垫片进行调整。
坐标系的基准
CAL块是所有的坐标系的基准（原点）
贴装精度不良
吸附率降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【6】－1
内容
E3806721000 OCC垫片C
E2063760000 垫片C
E3805721000 OCC垫片B
XL规格用
日期
40046828 CAL块组
L规格用
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40124760 CAL块组
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 和XY面的平行调整
FX-3RA 装置名称 CAL块 确认方法及调整方法（故障处理方法）
30
测量部位
垫片
CAL块固定螺钉
QA表 ＮＯ． 1/1
机种
确认方法
把杠杆式千分尺固定在贴装头上沿X方向移动，测量CAL板侧面和X轴的平行。
CAL板侧面和X轴的平行：0.3mm 调整方法
拧松把CAL块固定在底座车架上的螺钉（M6×20带垫片内六角螺钉）两处，调整CAL块的平行。
为了CAL块第一标记和第二标记的位置关系不要有太大错位
识别第二标记时标记错位太大
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【6】－2
内容
40046828 CAL块组 XL规格用
日期
40124760 CAL块组 L规格用
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 和X轴的平行调整
装置名称 CAL块 确认方法及调整方法（故障处理方法）FX-3RA
CAL块固定螺钉
测量部位
