QA表 ＮＯ． 1/ 1 机种 1. XY的直角 1-1. 确认方法 1. XY的直角：0.02mm/500mm ① 把角尺放置台放在底座车架上， 并且把直角角尺放在其上。 ② 在贴装头上安装千分尺。 ③ 对照Y轴的走向调整直角角尺的短边。 此时，Y轴的走向和角尺的平行度在 0.002mm/300mm以下。 ④ 确认X轴的直角是否在0.02㎜/500㎜以下。 1-2. 调整方法 参照组装调整说明书 1. 影响贴装精度的直角偏差。 1. …
QA表 ＮＯ． 2/2
机种

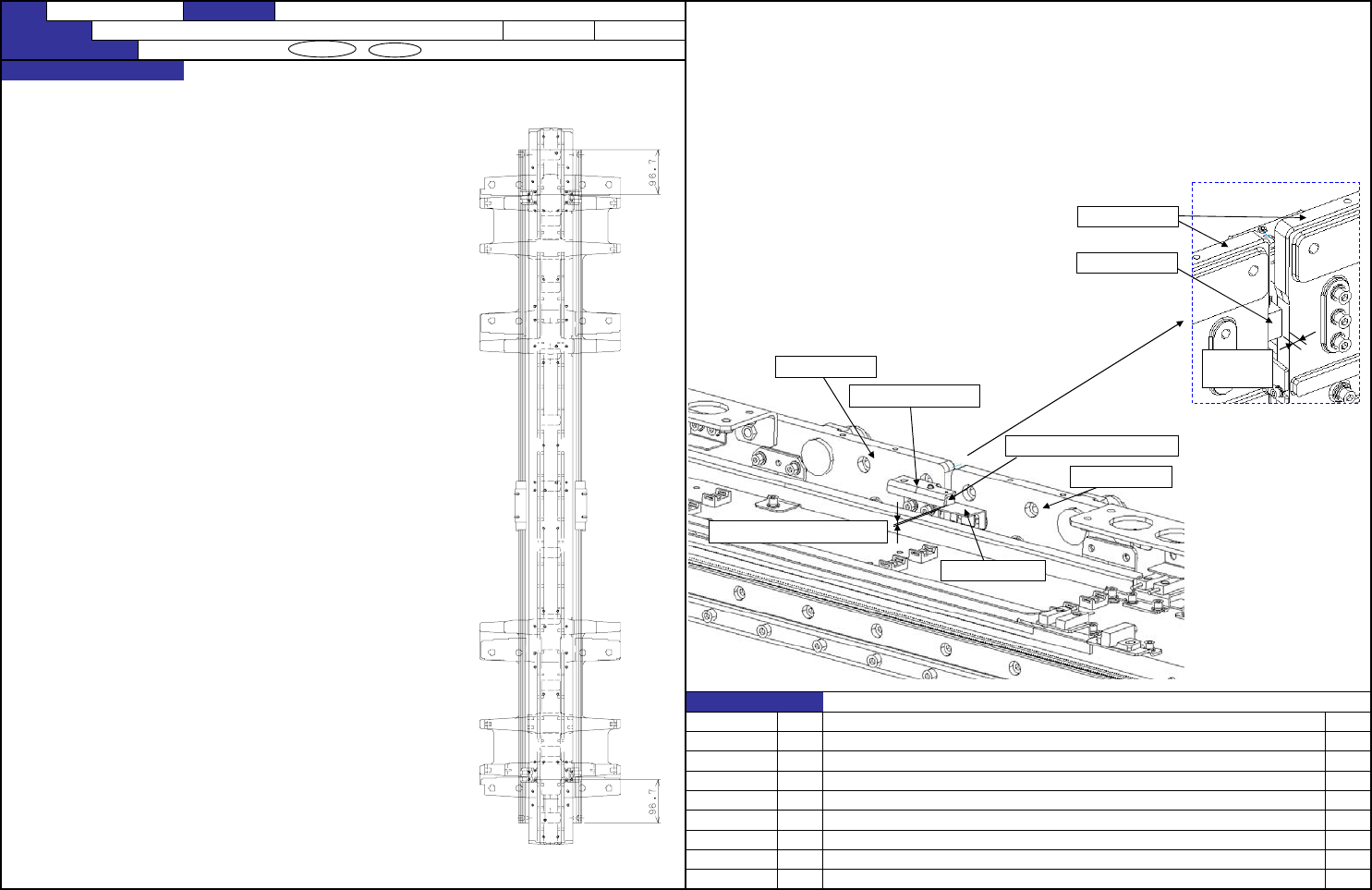

4. X
轴干渉传感器（Y-C传感器）位置
① 拧松固定Y限制传感器支架的螺钉。
2. Y限制传感器位置 ② 在高度方向上进行Y限制配件的固定，
① 拧松固定Y限制传感器支架的螺钉， 使安装在Y线性底座上的Y限制配件和传感器表面的间隙为
使从直线导向器端面到其距离为右图所示尺寸然后进行固定。 0.8～1.5mm（目标1.0mm）。
② 在高度方向上进行Y限制配件的固定， ③ 确认橡胶限动器与Y直线基座的距离为5mm时X轴干渉传感器启动。
使安装在Y线性底座上的Y限制配件和传感器表面的间隙为
0.8～1.5mm（目标1.0mm）。
③
ＮＯ． 担当人
【1】－8
内容日期
变更履历
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
通过主机软件控制到达软件限位之后，关断伺服，确认手动
移位2mm以上时Y极限传感器启动。
功能名称 限制传感器位置（2/2）
FX-3R 装置名称 XY装置（4）
X轴干渉传感器（Y-C传感器）
Y限位托架YY
Y限位碰块
空隙0.8～1.5mm（目标1.0mm）
Y直线基座
Y直线基座
Y直线基座
5mm时
开关ON
橡皮限动器
从反向侧观察图
QA表 ＮＯ． 1/1
机种

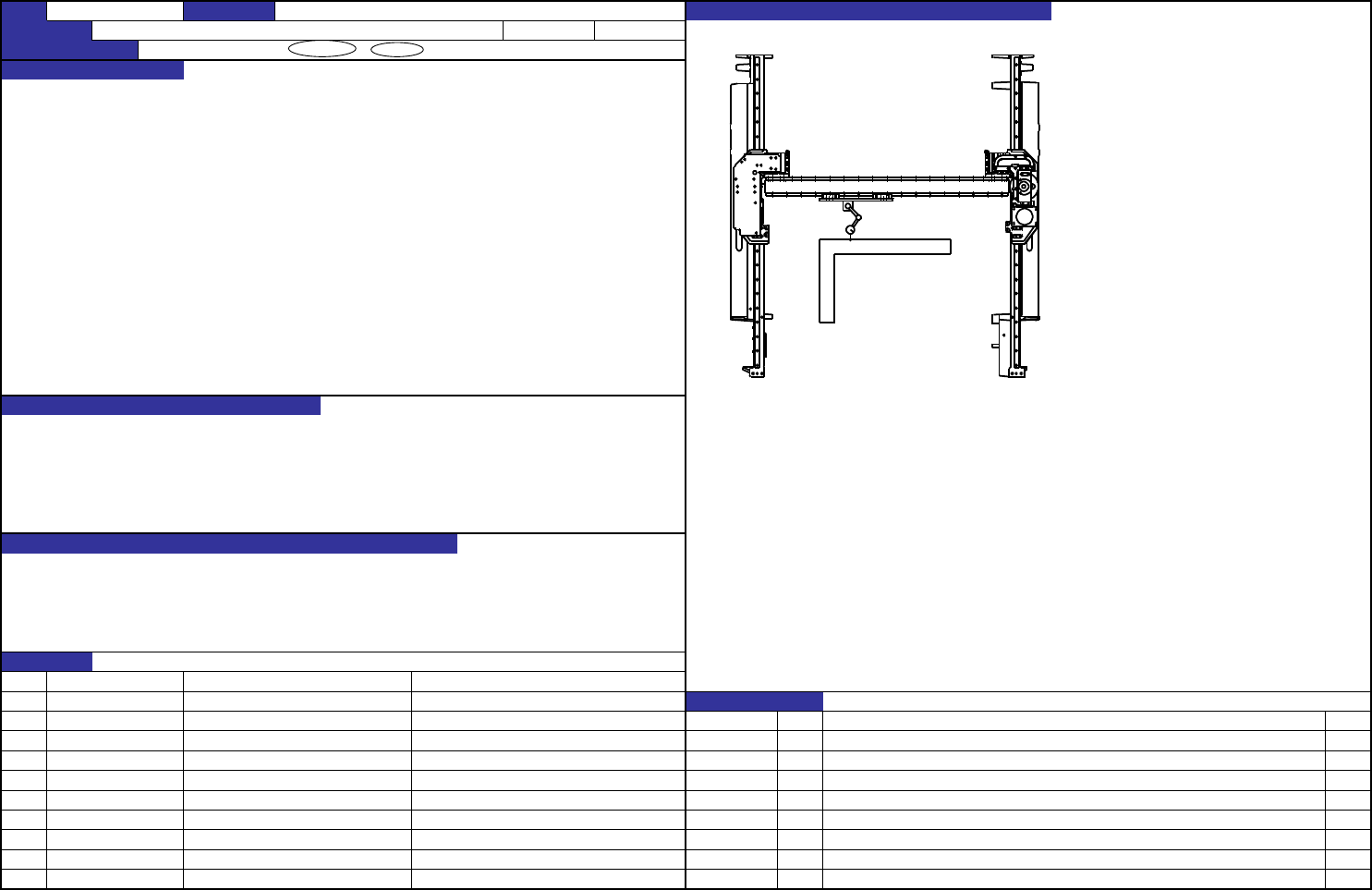

1. XY的直角
1-1. 确认方法
1. XY的直角：0.02mm/500mm ① 把角尺放置台放在底座车架上，
并且把直角角尺放在其上。
② 在贴装头上安装千分尺。
③ 对照Y轴的走向调整直角角尺的短边。
此时，Y轴的走向和角尺的平行度在
0.002mm/300mm以下。
④ 确认X轴的直角是否在0.02㎜/500㎜以下。
1-2. 调整方法
参照组装调整说明书
1. 影响贴装精度的直角偏差。
1. 贴装精度的直角偏差
2. 来自线性通道的杂音及线性通道的破损
3. 贴装精度的恶化及吸附率的降低
4. 运动和停止时的异常的波动
5. 原点返回错误的发生
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【1】－9
FX-3R 装置名称 XY装置（5） 确认方法及调整方法（故障处理方法）
功能名称 XY的直角、Y轴原点传感器的位置
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
内容日期
QA表 ＮＯ． 1/1
机种
1. 确认方法
① 在底座车架上放上拉伸机放置台，
并且把拉伸机放在上面。
X轴的平直：0.03mm/贴装头的整个行程 ② 在贴装头上安装千分尺。
③ 在贴装头行程的左右两端调整拉伸机的位置，
※贴装头是完成状态。 使千分尺的值为“0”。
④ 确认X轴的真直在整个行程中的范围是否是
0.03mm以下。
1. 影响贴装精度的Y方向偏差。
2. 特别是进行同时吸附时，影响吸附信赖度。
1. 贴装精度的恶化
2. 吸附错误的发生
3. 因吸附不良而造成的触头站立，激光错误的发生
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【1】－10
FX-3R 装置名称 XY装置（6） 确认方法及调整方法（故障处理方法）
功能名称 X轴的平直
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
内容日期
拉伸机
