QA表 ＮＯ． 2/ 2 机种 X轴 1. 磁性膜和传感器贴装头的间隙（缺口） 1-1. 确认方法 YC轴 YS轴 1-2. 调整方法 ① 拧松固定传感器的螺钉（X轴是右图的螺钉③，Y轴是螺钉①）。 ② 在磁性膜和传感器贴装头的间隙中插入MSC间隙夹具（货号40008106）中的t0.25mm，然后再次拧紧螺钉。 ＮＯ． 担当人 【1】－13 日期 内容 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规…
QA表 ＮＯ． 1/2
机种
请参照下一页以后。
1. 磁性膜和传感器贴装头的间隙（缺口）：0.25±0.1mm
2. 磁尺与传感器贴装头的斜向倾角：±0.1°
（磁尺与传感器贴装头的平行度：±0.05mm）
1. 对XY轴位置控制时正确地进行信息反馈很重要。
2. 成为XY轴磁性膜警报发生的原因，XY轴变得无法运动。
（需要切断电源，然后再次接通电源。）
3. 以刻度尺和传感器贴装头的相对位置为起因，直接关系到XY轴的运动。
1. XY轴的运动停止
2. 传感器的破损
3. XY轴的异常运动
4. 贴装精度的恶化
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【1】－12
FX-3R 装置名称 XY装置（8） 确认方法及调整方法（故障处理方法）
功能名称 磁性膜的间隙（1/2）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
内容日期

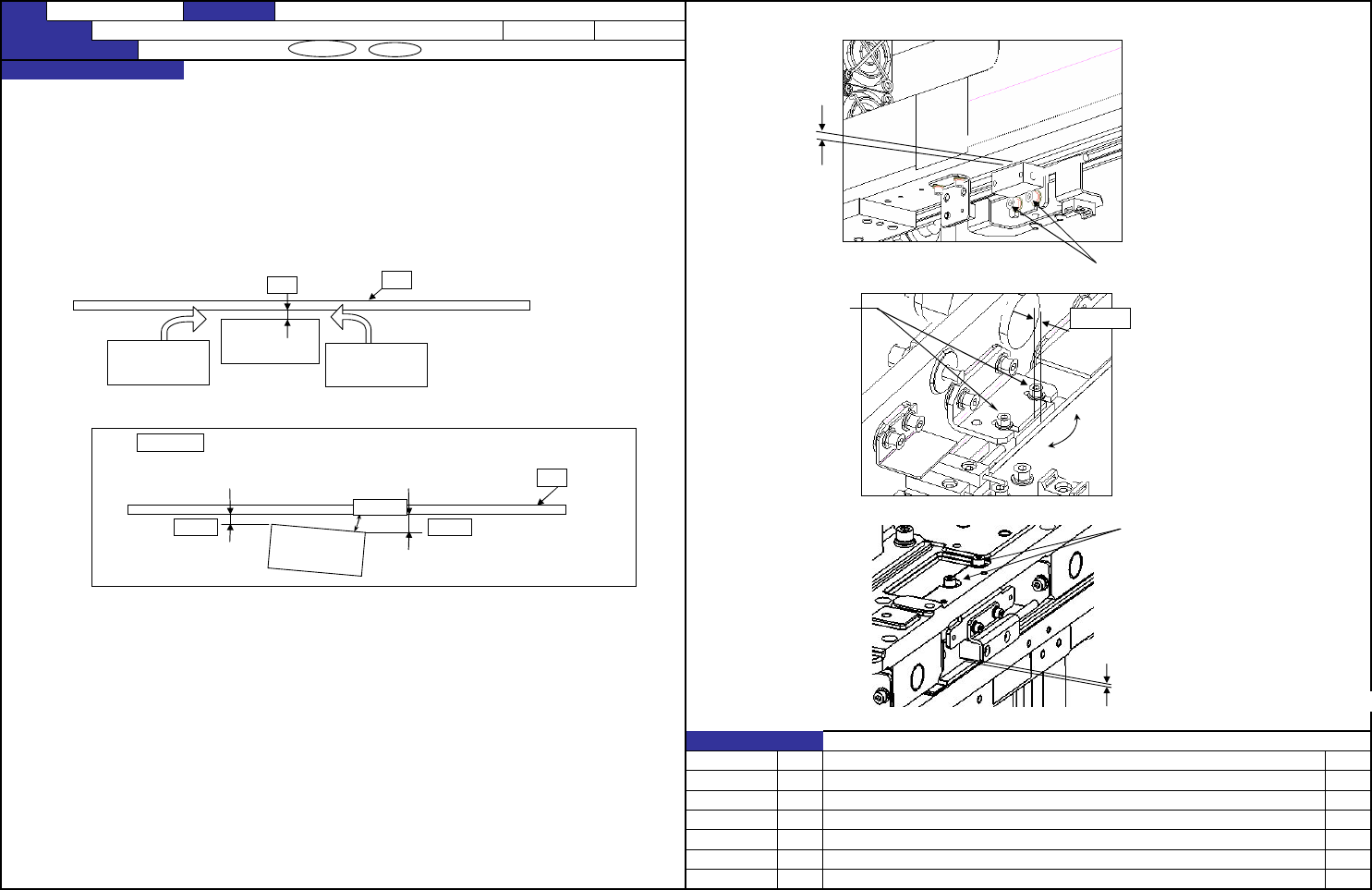

QA表 ＮＯ． 2/2
机种
X轴
1. 磁性膜和传感器贴装头的间隙（缺口）
1-1. 确认方法
YC轴
YS轴
1-2. 调整方法
① 拧松固定传感器的螺钉（X轴是右图的螺钉③，Y轴是螺钉①）。
② 在磁性膜和传感器贴装头的间隙中插入MSC间隙夹具（货号40008106）中的t0.25mm，然后再次拧紧螺钉。
ＮＯ． 担当人
【1】－13
日期 内容
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
变更履历
XY装置（8）
功能名称 磁性膜的间隙（2/2）
FX-3R 装置名称
确认在XY轴整个行程中MSC间隙夹具（货号40008106）中的t0.25mm可以按正好很好地插入磁性膜和传感器贴装头
的间隙中，而t0.35mm无法插入。
确认t0.30mm不能从两侧插入。
螺钉③
磁尺贴装头
间隙
磁尺
应不能插入
t0.30mm量规
应不能插入
t0.30mm量规
磁尺贴装头
0.25mm
磁尺
0.35mm
0.19°NG
不合格示例
0.25±0.1
螺钉
0.25±0.1
螺钉
±0.1°
螺钉
0.25±0.1
QA表 ＮＯ． 1/2
机种
1. X轴磁性膜的粘贴方法
把X轴车架的磁性膜安装面用MECHA FINE MATE进行脱脂。
在直线运动式导向导轨的底面插入垫片，使夹具压着垫片，然后对磁性膜进行定位。
磁性膜的粘贴位置（在贴装头移动方向的平行方向上的距离的偏差）：规定值±0.1mm 因磁性膜的粘贴开始位置有两条路径，需注意。
电磁标尺的装贴朝向是，未粘貼序号封条的一侧为划线侧。
1. 对XY轴位置控制时正确地进行信息反馈很重要。
2. 成为XY轴磁性膜警报发生的原因，XY轴变得无法运动。
（需要切断电源，然后再次接通电源。）
3. 以刻度尺和传感器贴装头的相对位置为起因，直接关系到XY轴的运动。
1. XY轴的运动停止
2. 传感器的破损
3. XY轴的异常运动
4. 贴装精度的恶化
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【1】－14
内容
夹具
日期
40048026 磁性膜X
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 磁性膜的粘贴位置（1/2）
FX-3R 装置名称 XY装置（9） 确认方法及调整方法（故障处理方法）
装贴时要使电磁标尺侧的Ｚ相记号位置对齐X轴框架的划线
位置。
由于划线有2种，装贴时与划线的关系要参照装配调整要领
书
划线
168mm
或
204mm
（有2种）
13±0.1ｍｍ
Ｚ相记号
