QA表 ＮＯ． 1/ 1 机种 确认方法 以张力计测量同步皮带Z的张力。 把同步皮带Ｚ调整到适当张力。 调整方法 把螺丝插到Ｚ马达，朝箭头方向用21.6Ｎ（2.2kgf)力拉，然后拧紧安装螺丝。 LNC贴装头 适宜张力 Ｗｅｉｇｈｔ： 0.9 g/m 10.5±1 N Ｗｉｄｔｈ： 8.0 mm Ｓｐａｎ： 45.0 mm 同步皮带Ｚ 影响Ｚ的稳定时间（稳定特性），大大影响贴装精度。 Ｚ马达 贴装精度恶化。 ＬＡ测定异常 ＮＯ ① ② …

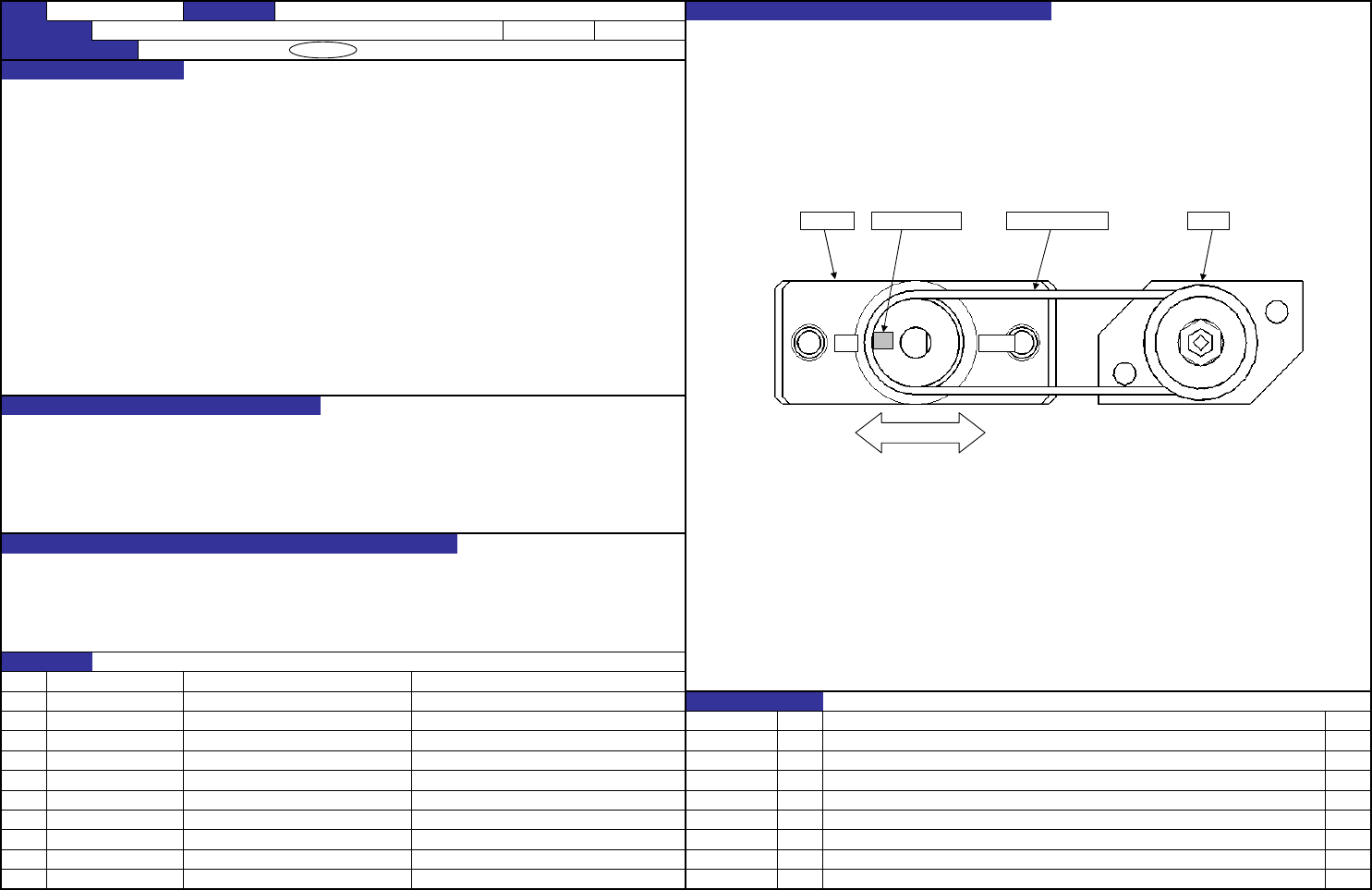

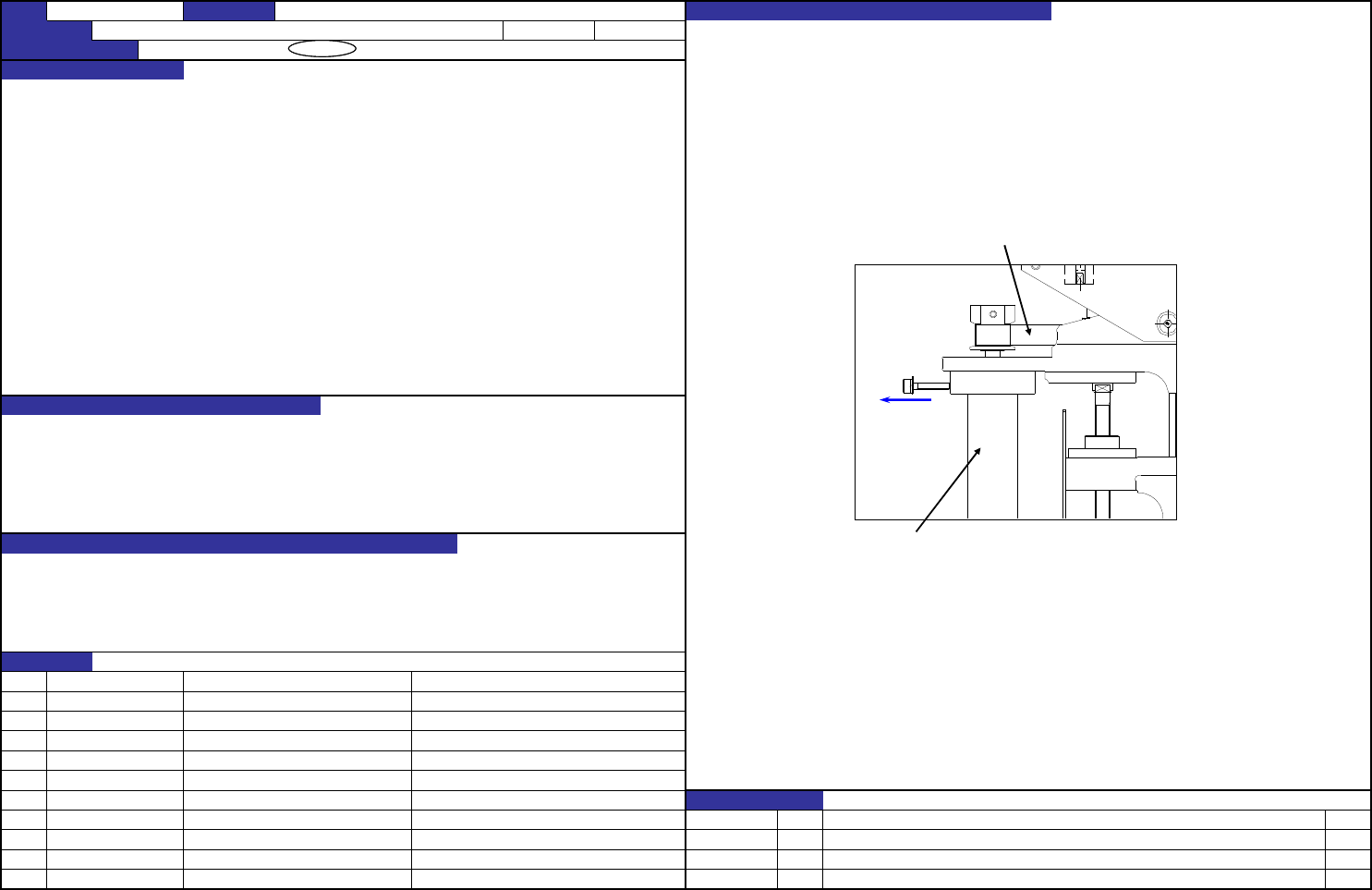

QA表 ＮＯ． 1/1
机种
确认方法
用张力计测定同步皮带Ｔ的张力。
把同步皮带Ｔ调整到适当的张力。 调整方法
LNC贴装头 1.张好皮带，在θ电动机皮带轮的止动螺丝为0°(参照下图)的位置上调整张力，确认达到规定值以内｡
张力标尺设定值 适当张力 2.将θ电动机皮带轮旋转180°(参照下图)，同样地测定张力｡
Ｗｅｉｇｈｔ： 0.9 g/m 4.5～12.5N 3.正式旋紧θ电动机固定螺丝，再次测定张力值｡
Ｗｉｄｔｈ： 4 mm 但测定平均值为: 6～11N
Ｓｐａｎ： 38.2 mm 或测定值的和为: 12～22N
影响θ轴的稳定时间（稳定特定），大大影响贴装精度。
贴装精度恶化
发生电机速度振荡
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【2】－6
内容
40044533 θ马达
日期
40046521 同步皮带Ｔ
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 θ皮带张力
FX-3R 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
θ电动机 皮带轮止动螺丝
0° 180°
皮带张力测定位置 花键轴
调整
QA表 ＮＯ． 1/1
机种
确认方法
以张力计测量同步皮带Z的张力。
把同步皮带Ｚ调整到适当张力。 调整方法
把螺丝插到Ｚ马达，朝箭头方向用21.6Ｎ（2.2kgf)力拉，然后拧紧安装螺丝。
LNC贴装头
适宜张力
Ｗｅｉｇｈｔ： 0.9 g/m 10.5±1 N
Ｗｉｄｔｈ： 8.0 mm
Ｓｐａｎ： 45.0 mm
同步皮带Ｚ
影响Ｚ的稳定时间（稳定特性），大大影响贴装精度。
Ｚ马达
贴装精度恶化。
ＬＡ测定异常
ＮＯ
①
②
③
④
⑤
⑥
⑦ ＮＯ． 担当人
⑧
⑨
⑩
【2】－7
内容日期
变更履历
40044534 Ｚ马达
货号 品名 有关质量特性
40046522 同步皮带Ｚ
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
张力计设定值
功能名称 Z皮带张力
FX-3R 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
QA表 ＮＯ． 1/1
机种
确认方法
应在转矩计或吸嘴套外周绕上绳子，用棒形测力计测量。
转矩（转矩标尺） 调整方法
0.0136Nm （0.136kgfcm） 以下 轴承座的装配、调整
滚珠花键的耦合
转矩（杆张力）（吸嘴套轴四周）
1.7N (0.17kgf) 以下
影响θ的稳定时间（稳定特性）。
吸嘴套轴
贴装精度恶化（θ不稳定）
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
【2】－8
内容日期
变更履历
货号 品名 有关质量特性
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能名称 θ轴转矩
FX-3R 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
