QA表 ＮＯ． 1/ 1 机种 确认方法 用万用表测量①～③部分的电阻值，确认电阻值是否在范围之内。 （在IEEE连接器①未连接的状态下进行测量） ① IEEE连接器的两端 ·电阻值测量…0.5Ω以下 ② LNC支架和连接部分（下部） ③ LNC支架和连接部分（上部） LNC60激光通信错误 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【2】－13 FX-3R 装置名称 贴装头单元 确认方法及调整方法（故障处理方法） …
QA表 ＮＯ． 1/1
机种
确认方法
进入MS参数，选择功能栏内的[简易控制]→[MSP]选项卡，在此状态下按紧急停止按钮｡
选择喷嘴上升气缸，使气缸ON/OFF，确认所显示的时间（msec）在调整值内。
· 气缸下降时间···140±5msec（左右之差为5msec以内）
调整方法
· 转动速度控制器的旋钮，使气缸下降时间与标准调整值相符。
（大致标准是将旋钮从全闭开始旋转2圈半（逆时针方向）左右）
· 调整后应将旋钮固定。
Z轴提升动作故障
释放闩损坏
气缸损坏
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【2】－12
管嘴提高汽缸的速度管理
FX-3R 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 贴装头提升气缸的调整
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
QA表 ＮＯ． 1/1
机种
确认方法

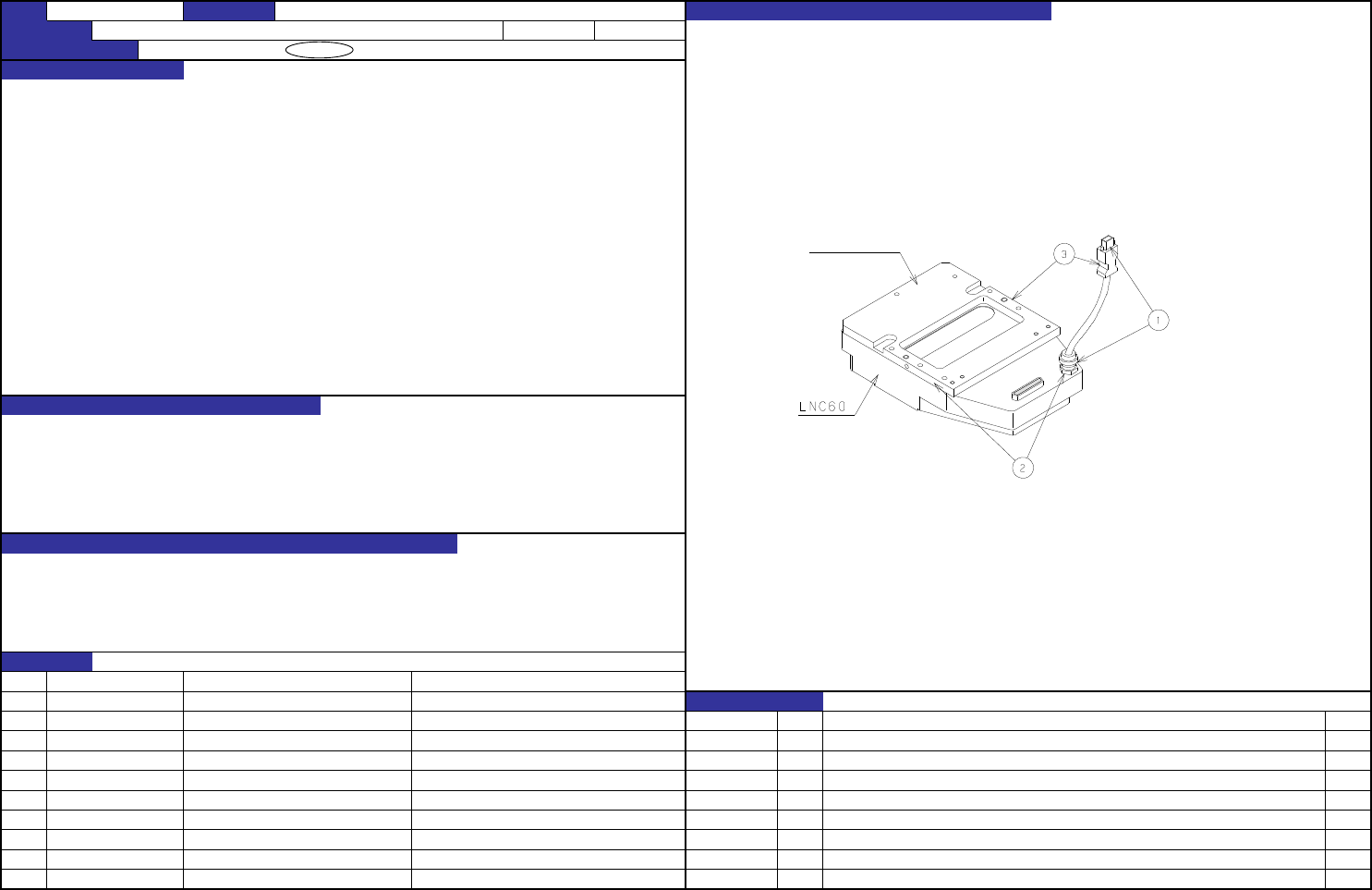

用万用表测量①～③部分的电阻值，确认电阻值是否在范围之内。
（在IEEE连接器①未连接的状态下进行测量）
① IEEE连接器的两端
·电阻值测量…0.5Ω以下 ② LNC支架和连接部分（下部）
③ LNC支架和连接部分（上部）
LNC60激光通信错误
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【2】－13
FX-3R 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 LNC60的电阻值测量
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
LNC支架
QA表 ＮＯ． 1/1
机种
确认方法
将电动机在适当的皮带张力下组装好的状态下，将轴下降至下限，在此处用推免规向上推大约30mm，然后测量最值。
各轴在右图的状态（Z轴电动机组装好）进行测量，6轴共计64.5N（6.58kgf）以下的负荷状态下组装电动机。
调整方法
用No.10的调整方法进行再次确认
皮带张力的再次调整
球窝螺丝的灵活性提高
影响上升汽缸的运动。
因上升汽缸无法上升引起的轴的碰撞。
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【2】－14
FX-3R 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 Z轴负荷（电动机组装）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
吸嘴套
