QA表 ＮＯ． 1/ 1 机种 ・ 确认方法 安装治具吸嘴，用千分表在Z轴的上下限位上测定Y方向的旋转中心。（上下之差应为0.03mm以下） ・ Z方向的移动平行度为0.03mm以下 ・ 调整方法 选择Head的上或下方放入Head中央垫片。 ・ 对同时吸取的吸取可靠性产生很大影响。 ・ 因贴片位置不良而造成的部件吸取失误 ・ 吸嘴同时更换不良 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【2】－16 FX-3R 装置…
QA表 ＮＯ． 1/1
机种
・在所有轴的Head偏移量设置中均确认无问题。
・所有轴的Head偏移量值规格范围，MIN～MAX为30μm以下。
・测定各Head的装配角度以及离OCC的装配位置
・贴片位置不良所造成的部件吸取失误
・吸嘴同时更换不良
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【2】－15
FX-3R 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 Head偏移量
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
QA表 ＮＯ． 1/1
机种
・确认方法
安装治具吸嘴，用千分表在Z轴的上下限位上测定Y方向的旋转中心。（上下之差应为0.03mm以下）
・Z方向的移动平行度为0.03mm以下 ・调整方法
选择Head的上或下方放入Head中央垫片。
・对同时吸取的吸取可靠性产生很大影响。
・因贴片位置不良而造成的部件吸取失误
・吸嘴同时更换不良
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【2】－16
FX-3R 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）

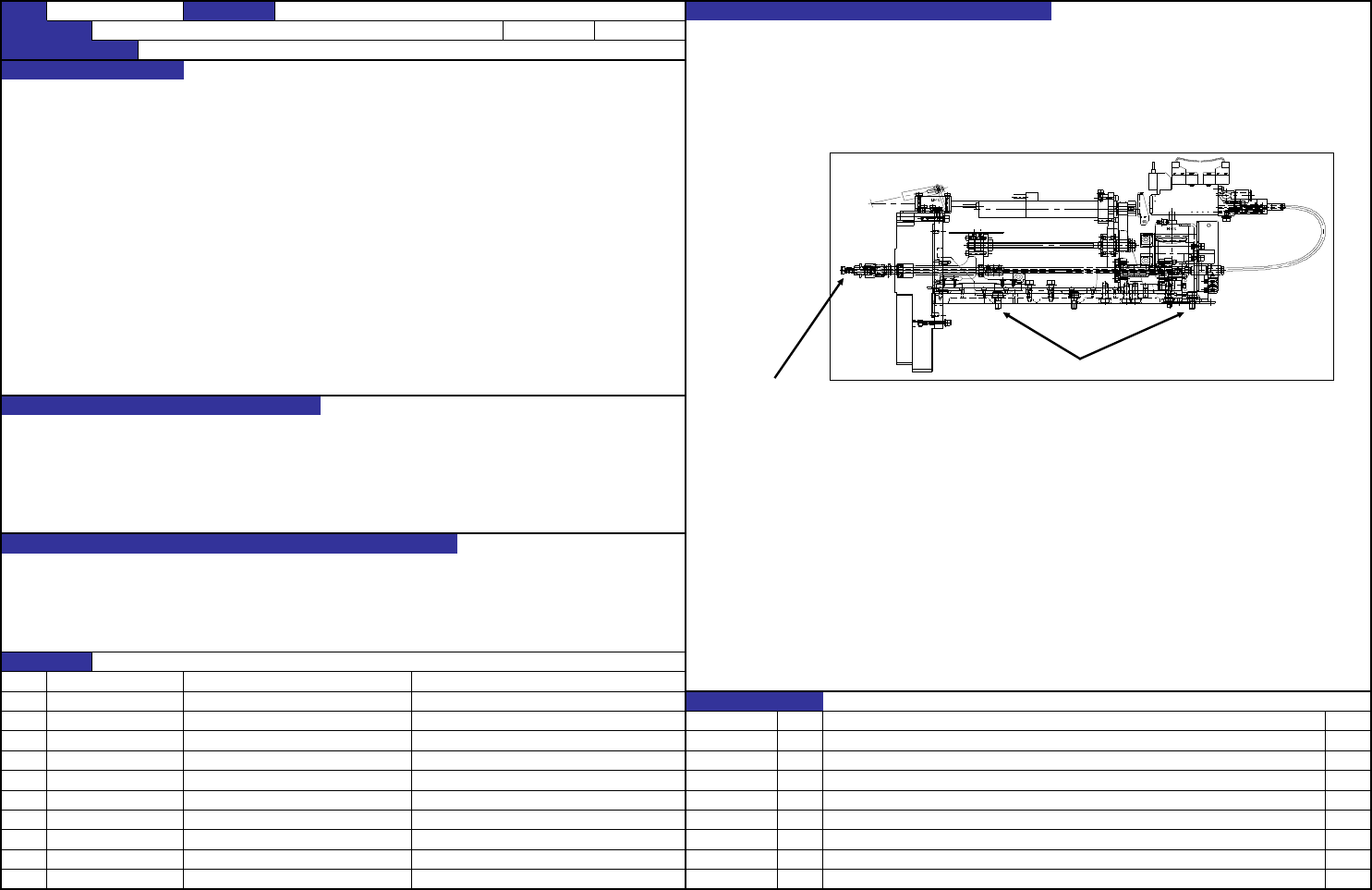

功能名称 Z方向移动平行度
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
対象部品
E3021721000 Head中央垫片C t=0.03mm
变更履历
货号 品名 有关质量特性
内容
E3047729000 Head中央垫片D t=0.02mm
日期
治具吸嘴
Head中央垫片
QA表 ＮＯ． 1/1
机种
从IEEE1394板上拆下电缆，与安装有标准化工具的电脑的IEEE1394电缆连接。
应根据LNC60 标准化要领书（A0006EK）来执行标准化。
・应可完成标准化
・激光波形的畸变
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【2】－17
FX-3R 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）

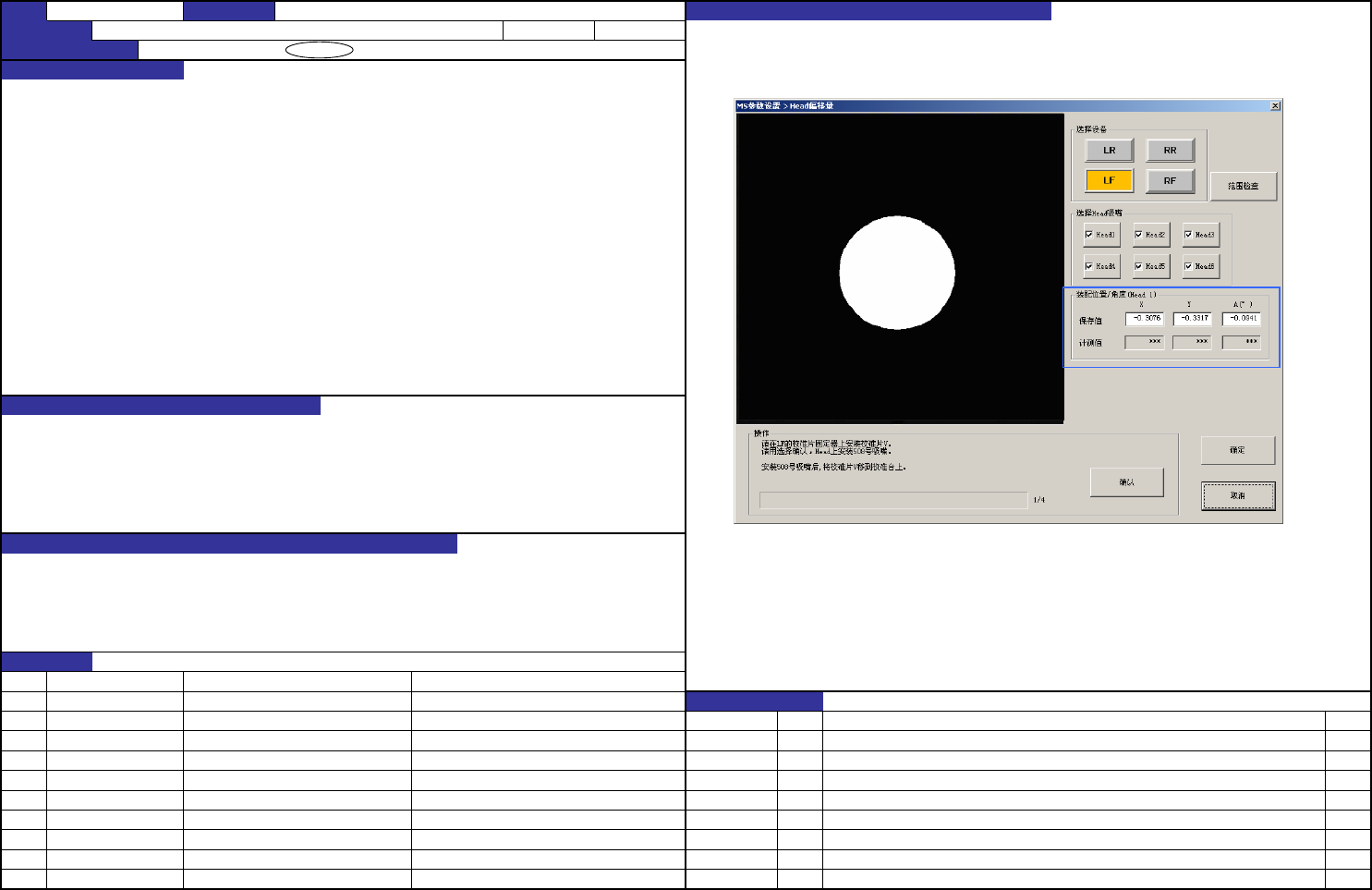

功能名称 LNC60 标准化
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
対象部品
变更履历
货号 品名 有关质量特性
内容日期
