QA表 ＮＯ． 1/ 1 机种 ① 执行MS参数的OCC补偿，确认是否符合以下规格。 OCC摄像机补偿（角度）=±0.5° OCC摄像机补偿（角度）=±0.5° ② 如果不符合规格，再次获取，使摄像机调整夹具在监视器上显示为正圆，确认和窗口没有接触。 即使如此也无法达到规定值以内时，拧松3处的螺钉进行调整。 输入错误值的情况下，监视器所显示的部品框等会发生倾斜或偏移。 ① 标记识别精度恶化 ② 发生标记识别异常 ③ 监视器所显示的部品框…
QA表 ＮＯ． 1/1
机种
①手动控制，确认OCC垂直照明和角度照明的亮灯情况。 ※确认所有的OCC。
②前后转动偏光滤光镜，确认是否达到最亮的状态。
③确认测定蚀前后的安全护罩是否关闭。
（角度照明） LGET输出结果 AVE＿LVL ＝ 96～94 ④按照MS参数的指示，把白色陶瓷基板设置到CAL块上。
（垂直照明） LGET输出结果 AVE＿LVL ＝ 48～45 ⑤调整电流值，使AVE＿LVL成为规定值。
（外圈照明 选项） LGET输出结果 AVE＿LVL ＝ 208～212 计算式：电流值×2＝保存值 ⑥调整后测定数次，确认是既定值。
⑦同样地调整所有的OCC垂直照明、角度照明、外圈照明。（※ 外圈照明要在电流值内输入左面的计算结果再进行保存）
角度照明：电流调整值应为220以下。 （注）白色陶瓷基板使用3个月后应更换新的。（脏污后应及时更换。）
垂直照明：电流调整值应为250以下。 （注）在调整照明时为了避免外界光线的影响，请将表面无光泽板置于陶瓷基板的前后以遮蔽外界光线。
（注）如使用遮光用的圆筒，请参照下图设置，OCC的视野中心要与圆筒的中心一致。
BOC标记、IC标记识别时的照明亮度调整影响识别的摄像。
也影响供料标记识别的摄像。
①标记识别精度恶化
②发生标记识别异常
③贴装偏斜
④吸附位置自动修正位置偏斜
⑤吸附率降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【4】－2
FX-3R 装置名称 OCC透镜组 确认方法及调整方法（故障处理方法）
功能名称 OCC照明光量调整（OCC照明）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
40047508 OCC A1 LIGHT PCB ASM DC电源输出电压
日期 内容
40047512 OCC C LIGHT PCB ASM DC电源输出电压
E2107998000 陶瓷基板（V002)
遮光圆筒的展开图（上 标准，下 有外圈照明选项
设置时，将黑色面作为遮光
圆筒的内面，要使A部分沿着
白色漫射体（位于OCC照明下
面）的侧面，并且离前后方
向的中心不超过±5mm。
（左图是从侧面观察的图）
遮光环设置位置
镜头
漫射体
照明
A
25mm
55mm
190mm
25mm
A
190mm
40mm
QA表 ＮＯ． 1/1
机种
① 执行MS参数的OCC补偿，确认是否符合以下规格。
OCC摄像机补偿（角度）=±0.5°
OCC摄像机补偿（角度）=±0.5° ② 如果不符合规格，再次获取，使摄像机调整夹具在监视器上显示为正圆，确认和窗口没有接触。
即使如此也无法达到规定值以内时，拧松3处的螺钉进行调整。
输入错误值的情况下，监视器所显示的部品框等会发生倾斜或偏移。
① 标记识别精度恶化
② 发生标记识别异常
③ 监视器所显示的部品框发生倾斜或偏移。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩

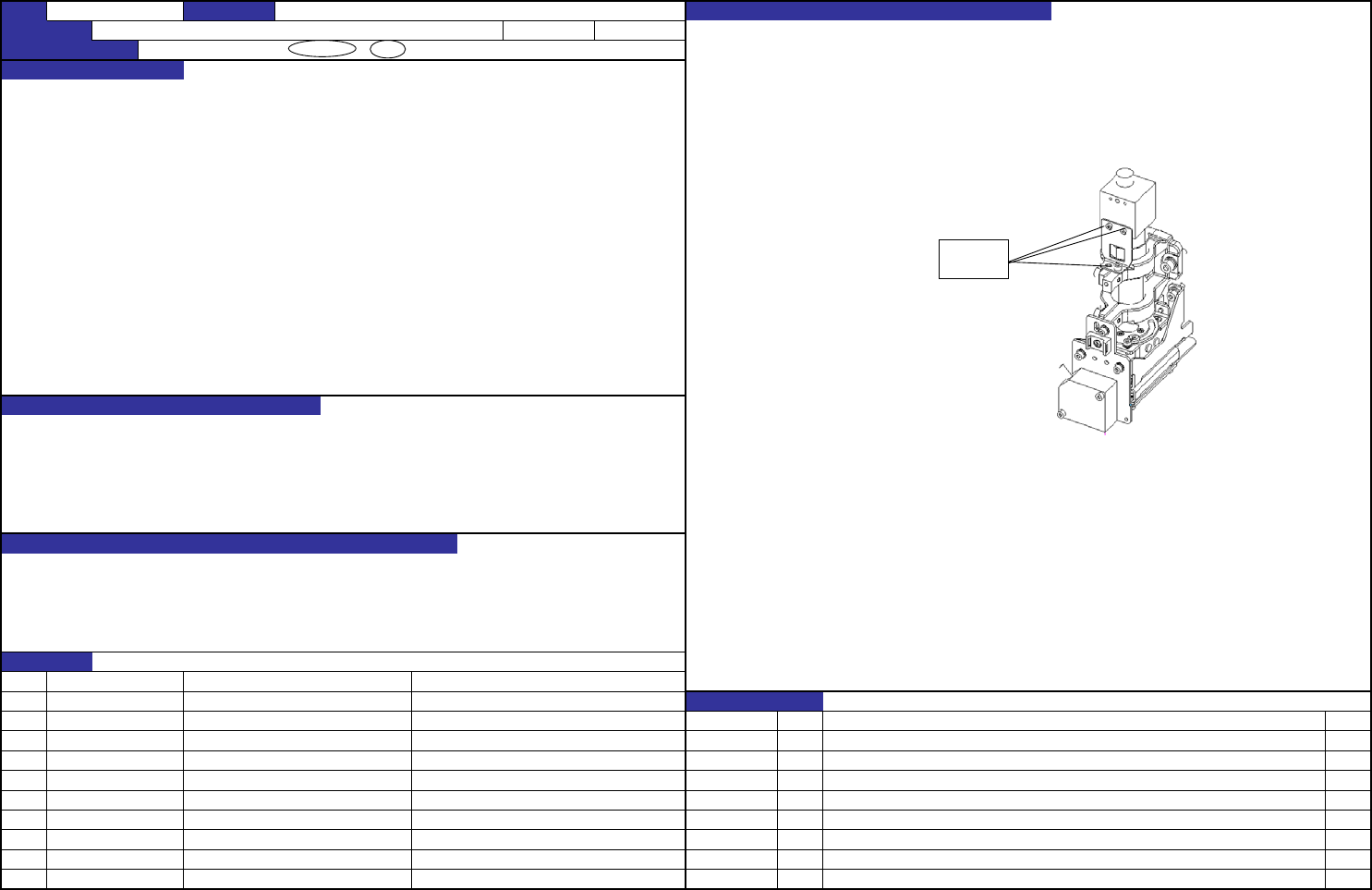

【4】－3
FX-3R 装置名称 OCC透镜组 确认方法及调整方法（故障处理方法）
功能名称 OCC补偿调整（角度）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40046815 OCC_LENS_ASSY
变更履历
货号 品名 有关质量特性
内容
E2106998000 摄像机调整夹具
日期
调整螺钉
QA表 ＮＯ． 1/1
机种
① 将校准块铺在白纸上，把照相机调节用治具板的真空镀膜面（可清楚看到图案的面）朝下放在其上面。
② 进行照相机调节治具板的调整，使可看到下图的标记。
比例容许值
X 0.0132±0.002mm/Pixel
Y 0.0132±0.002mm/Pixel
比例调整后的X轴、Y轴之差
X-Y=±0.001mm/Pixel
③ 利用示教进行调整，使监视器的十字光标基本处于2个标记的中央，按HOD的Enter键。
④ 根据MS参数的指示选择确认，于是测量X方向标记间的距离。
⑤ Y轴也相同操作，进行测量位置的调整。
⑥ 对X轴和Y轴是否已符合比例规格值进行确认。
⑦ 对比例调整后X轴与Y轴之差是否已符合规格值进行确认。
（注）如照相机视野内除标记以外还出现灰尘时，要仔细擦拭照相机调节治具板使得只能看到标记。
（注）如不符合规格，则从新取得，要确认照相机调节用治具在监视器上显示为标准圆形，与视窗不接边。
如输入了错误的值，由于OCC照相机识别图像的精度降低，会导致各MSP值的偏离及贴片精度不良
① 标记识别精度恶化
② 发生标记识别异常
③ 使用BOC标记时贴片精度的恶化。
④ 由于台架识别精度、示教精度的恶化导致吸取可靠性的降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【4】－4
功能名称 OCC补偿调整（比例）
FX-3R 装置名称 OCC透镜组 确认方法及调整方法（故障处理方法）
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
对象元件
40001212 照相机组件
变更履历
货号 品名 有关质量特性
内容
E2106998000 摄像机调整夹具
日期
