QA表 ＮＯ． 1/ 1 机种 １．让马达皮带轮的端面和马达轴前端面一致。 ２．同步皮带的张力 １７．６～２１．６Ｎ １．拧松马达支架固定螺丝，上下移动马达支架。 请注意不要碰到其它零件，测定皮带的适当张力。 测定张力时，应使用由尼塔公司制的音波式皮带张力计。 （Weight=002.5、Widhth=006.0、Span=0090） １．让马达皮带轮的端面和ＣＥＮＴＥＲ马达轴前端面一致。 ２．同步皮带的张力 １．同步皮带与其它元件相碰…
QA表 ＮＯ． 1/1
机种
① 将校准块铺在白纸上，把照相机调节用治具板的真空镀膜面（可清楚看到图案的面）朝下放在其上面。
② 进行照相机调节治具板的调整，使可看到下图的标记。
比例容许值
X 0.0132±0.002mm/Pixel
Y 0.0132±0.002mm/Pixel
比例调整后的X轴、Y轴之差
X-Y=±0.001mm/Pixel
③ 利用示教进行调整，使监视器的十字光标基本处于2个标记的中央，按HOD的Enter键。
④ 根据MS参数的指示选择确认，于是测量X方向标记间的距离。
⑤ Y轴也相同操作，进行测量位置的调整。
⑥ 对X轴和Y轴是否已符合比例规格值进行确认。
⑦ 对比例调整后X轴与Y轴之差是否已符合规格值进行确认。
（注）如照相机视野内除标记以外还出现灰尘时，要仔细擦拭照相机调节治具板使得只能看到标记。
（注）如不符合规格，则从新取得，要确认照相机调节用治具在监视器上显示为标准圆形，与视窗不接边。
如输入了错误的值，由于OCC照相机识别图像的精度降低，会导致各MSP值的偏离及贴片精度不良
① 标记识别精度恶化
② 发生标记识别异常
③ 使用BOC标记时贴片精度的恶化。
④ 由于台架识别精度、示教精度的恶化导致吸取可靠性的降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【4】－4
功能名称 OCC补偿调整（比例）
FX-3R 装置名称 OCC透镜组 确认方法及调整方法（故障处理方法）
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
对象元件
40001212 照相机组件
变更履历
货号 品名 有关质量特性
内容
E2106998000 摄像机调整夹具
日期
QA表 ＮＯ． 1/1
机种

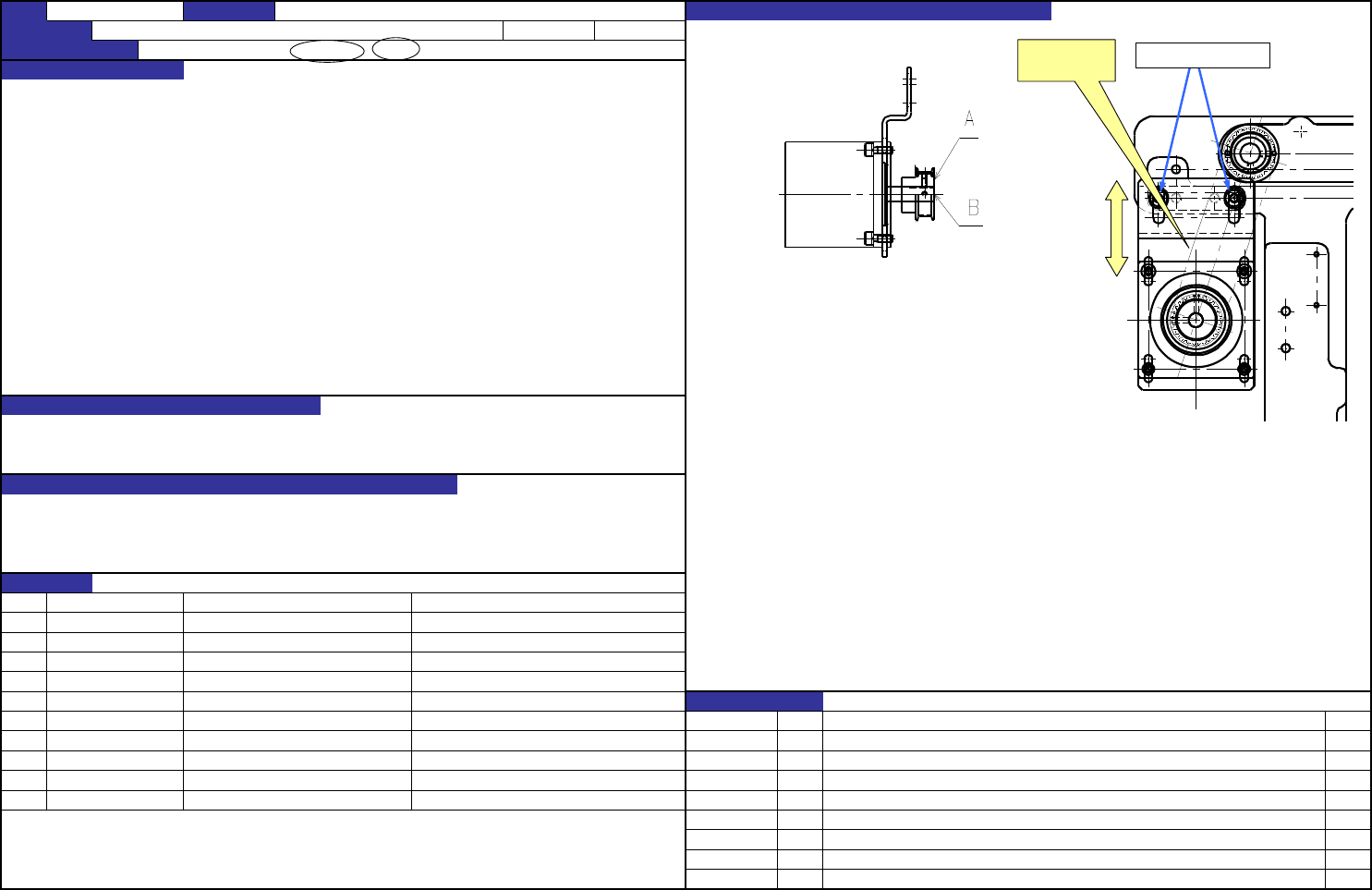

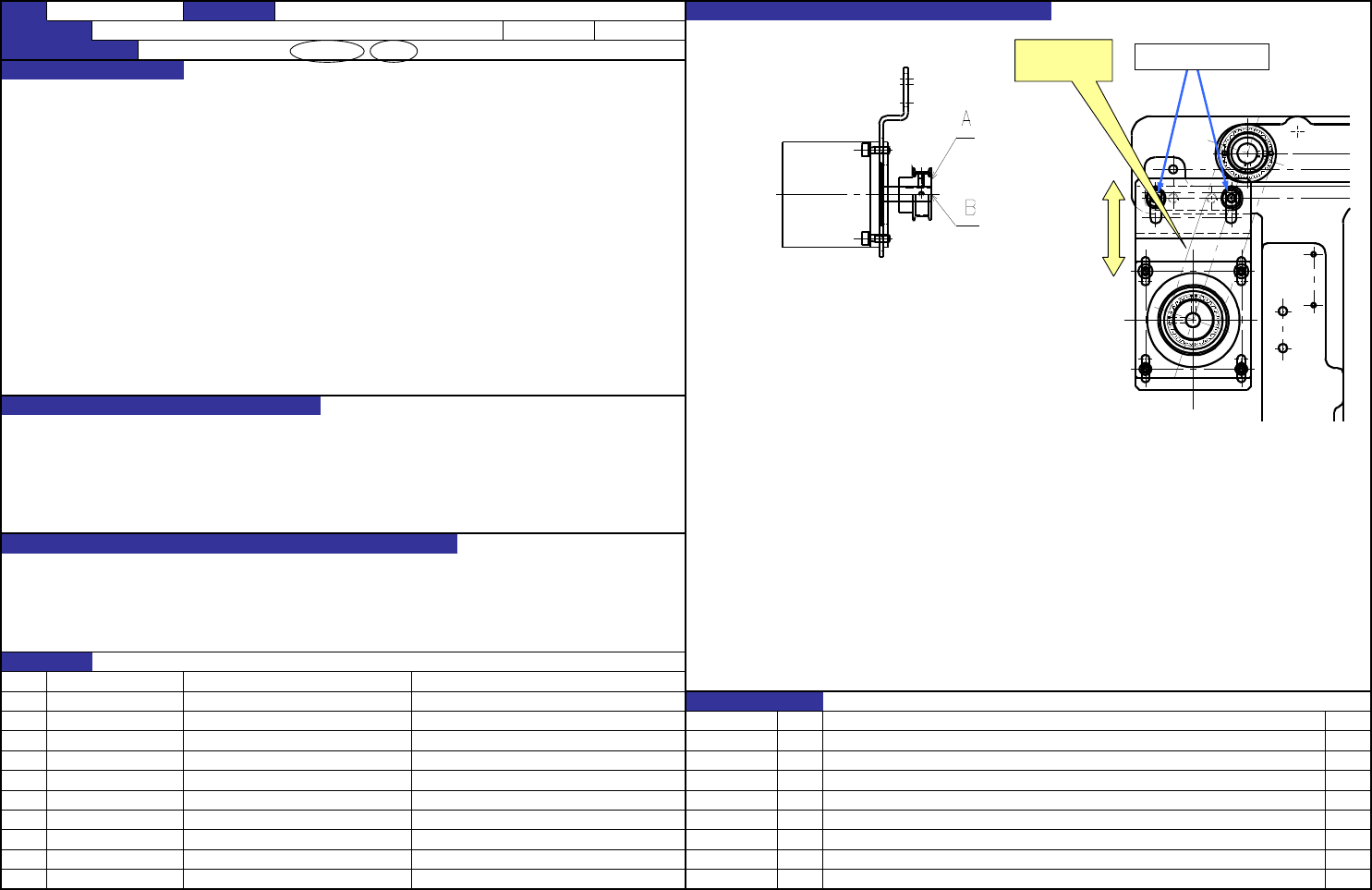

１．让马达皮带轮的端面和马达轴前端面一致。
２．同步皮带的张力
１７．６～２１．６Ｎ
１．拧松马达支架固定螺丝，上下移动马达支架。
请注意不要碰到其它零件，测定皮带的适当张力。
测定张力时，应使用由尼塔公司制的音波式皮带张力计。
（Weight=002.5、Widhth=006.0、Span=0090）
１．让马达皮带轮的端面和ＣＥＮＴＥＲ马达轴前端面一致。
２．同步皮带的张力
１．同步皮带与其它元件相碰。
２．强时：发生异常声音，动作转矩大，马达可靠性低。
弱时：在传送动作发生异常。皮带轮的皮带跳出。
ＮＯ
①
②
③
④
⑤
⑥
ＮＯ． 担当人
⑦
⑧
⑨
【5】－1
E2051721000 DRIVE BELT
内容日期
变更履历
货号 品名 有关质量特性
对象元件
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
FX-3R L 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 顺利地传送基板（传送马达关系调整） L规格
质量保证类别
L规格: (IN、OUT、L-STATION、R-STATION)
L规格: (JOINT)
SL6051292TN
SL6041242TN
SCREW
CONVEYOR_MOTOR_BRACKET
MOTOR_ADJUST_PLATE
SCREW
SM8030602TP
40046956
SCREW
40000869
40048074
40048075
40000870
CENTER_MOTOR_ASM
JOINT MOTOR ASM
MOTOR_PULLEY_C
张力测量位置
电动机托架定位螺丝
QA表 ＮＯ． 1/1
机种
１．让马达皮带轮的端面和马达轴前端面一致。
２．同步皮带的张力
１７．６～２１．６Ｎ
１．拧松马达支架固定螺丝，上下移动马达支架。
请注意不要碰到其它零件，测定皮带的适当张力。
测定张力时，应使用由尼塔公司制的音波式皮带张力计。
（Weight=002.5、Widhth=006.0、Span=0090）
１．让马达皮带轮的端面和ＣＥＮＴＥＲ马达轴前端面一致。
２．同步皮带的张力
１．同步皮带与其它元件相碰。
２．强时：发生异常声音，动作转矩大，马达可靠性低。
弱时：在传送动作发生异常。皮带轮的皮带跳出。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－2
E2051721000 DRIVE BELT
SL6041242TN SCREW
SL6051292TN SCREW
40046956 CONVEYOR_MOTOR_BRACKET
40000869 MOTOR_ADJUST_PLATE
内容
SM8030602TP SCREW
40000870 MOTOR_PULLEY_C
日期
40048075 JOINT MOTOR ASM XL规格: (L-STATION、R-STATION)
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 顺利地传送基板（传送马达关系调整） XL规格 STATION
FX-3R XL 装置名称 基板传送 确认方法及调整方法（故障处理方法）
张力测量位置
电动机托架定位螺丝
