QA表 ＮＯ． 1/ 1 机种 １．让马达皮带轮的端面和马达轴前端面一致。 ２．同步皮带的张力 １７．６～２１．６Ｎ １．拧松马达支架固定螺丝，上下移动马达支架。 请注意不要碰到其它零件，测定皮带的适当张力。 测定张力时，应使用由尼塔公司制的音波式皮带张力计。 （Weight=002.5、Widhth=006.0、Span=0182） １．让马达皮带轮的端面和ＣＥＮＴＥＲ马达轴前端面一致。 ２．同步皮带的张力 １．同步皮带与其它元件相碰…

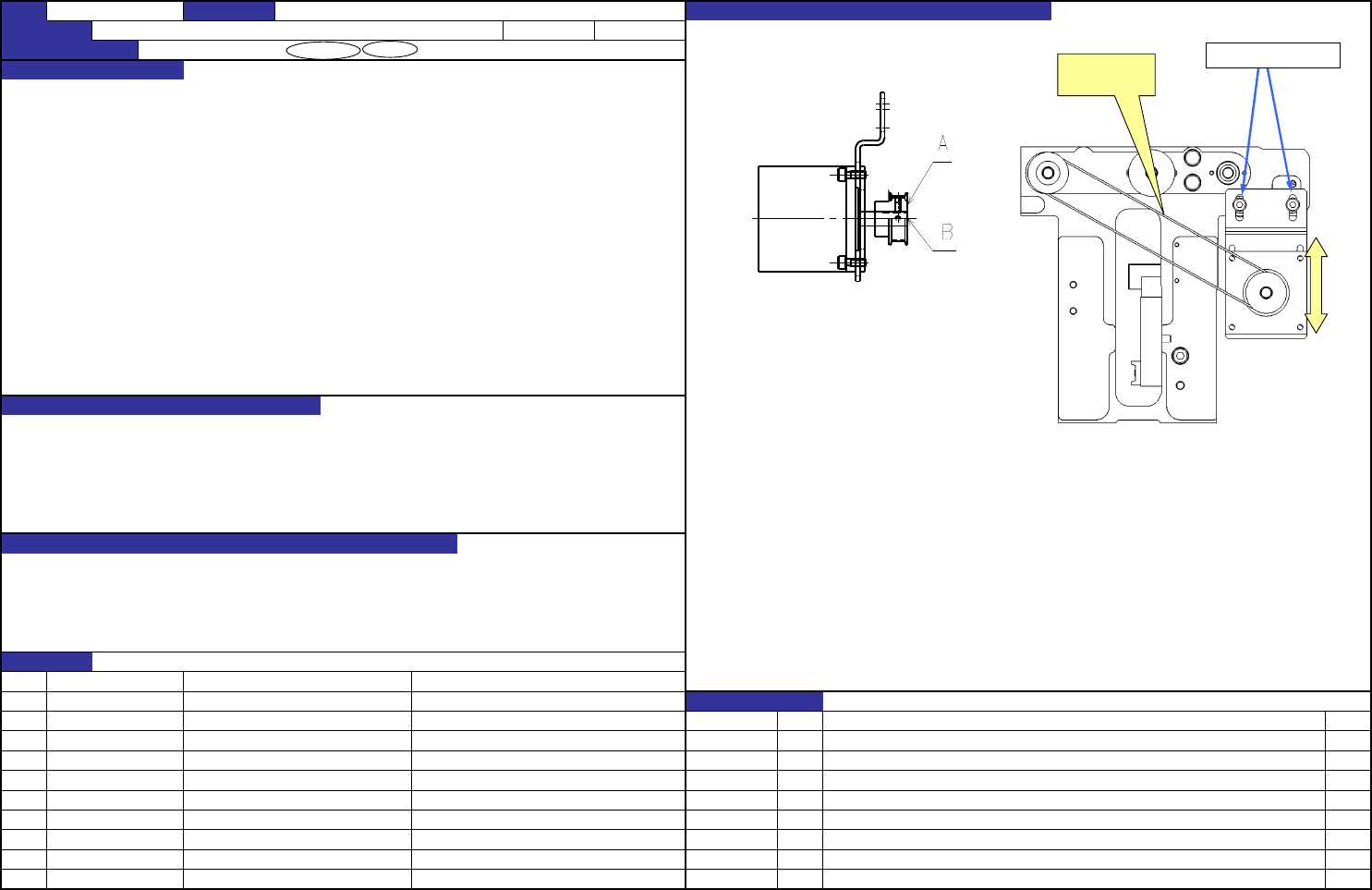

QA表 ＮＯ． 1/1
机种
１．让马达皮带轮的端面和马达轴前端面一致。
２．同步皮带的张力
１７．６～２１．６Ｎ
１．拧松马达支架固定螺丝，上下移动马达支架。
请注意不要碰到其它零件，测定皮带的适当张力。
测定张力时，应使用由尼塔公司制的音波式皮带张力计。
（Weight=002.5、Widhth=006.0、Span=0090）
１．让马达皮带轮的端面和ＣＥＮＴＥＲ马达轴前端面一致。
２．同步皮带的张力
１．同步皮带与其它元件相碰。
２．强时：发生异常声音，动作转矩大，马达可靠性低。
弱时：在传送动作发生异常。皮带轮的皮带跳出。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－2
E2051721000 DRIVE BELT
SL6041242TN SCREW
SL6051292TN SCREW
40046956 CONVEYOR_MOTOR_BRACKET
40000869 MOTOR_ADJUST_PLATE
内容
SM8030602TP SCREW
40000870 MOTOR_PULLEY_C
日期
40048075 JOINT MOTOR ASM XL规格: (L-STATION、R-STATION)
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 顺利地传送基板（传送马达关系调整） XL规格 STATION
FX-3R XL 装置名称 基板传送 确认方法及调整方法（故障处理方法）
张力测量位置
电动机托架定位螺丝
QA表 ＮＯ． 1/1
机种
１．让马达皮带轮的端面和马达轴前端面一致。
２．同步皮带的张力
１７．６～２１．６Ｎ
１．拧松马达支架固定螺丝，上下移动马达支架。
请注意不要碰到其它零件，测定皮带的适当张力。
测定张力时，应使用由尼塔公司制的音波式皮带张力计。
（Weight=002.5、Widhth=006.0、Span=0182）
１．让马达皮带轮的端面和ＣＥＮＴＥＲ马达轴前端面一致。
２．同步皮带的张力
１．同步皮带与其它元件相碰。
２．强时：发生异常声音，动作转矩大，马达可靠性低。
弱时：在传送动作发生异常。皮带轮的皮带跳出。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－3
Y0912821750 TIMING_BELT_IN_OUT_XL
SL6041242TN SCREW
SL6051292TN SCREW
40000869 MOTOR_ADJUST_PLATE
40046956 CONVEYOR_MOTOR_BRACKET
内容
SM8030602TP SCREW
40000870 MOTOR_PULLEY_C
日期
40048075 JOINT MOTOR ASM XL规格: (IN、OUT)
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 顺利地传送基板（传送马达关系调整） XL规格 IN_OUT
FX-3R XL 装置名称 基板传送 确认方法及调整方法（故障处理方法）
张力测量位置
电动机托架定位螺丝
QA表 ＮＯ． 1/1
机种
１．让马达皮带轮的端面和马达轴前端面一致。
２．同步皮带的张力
１７．６～２１．６Ｎ
１．拧松马达支架固定螺丝，上下移动马达。
请注意不要碰到其它零件，测定皮带的适当张力。
测定张力时，应使用由尼塔公司制的音波式皮带张力计。
（Weight=002.5、Widhth=006.0、Span=0160）
１．让马达皮带轮的端面和ＣＥＮＴＥＲ马达轴前端面一致。
２．同步皮带的张力
１．同步皮带与其它元件相碰。
２．强时：发生异常声音，动作转矩大，马达可靠性低。
弱时：在传送动作发生异常。皮带轮的皮带跳出。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－4
40048075 JOINT MOTOR ASM
内容
SM8030602TP SCREW
FX-3R XL 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 顺利地传送基板（传送马达关系调整） XL规格 JOINT
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
XL规格: (JOINT)
变更履历
货号 品名 有关质量特性
40000870 MOTOR_PULLEY_C
日期
40000869 MOTOR_ADJUST_PLATE
40092031 CONVEYOR_MOTOR_BRACKET_J_XL
SL6041242TN SCREW
SL6051292TN SCREW
E2016715000 IDLER PULLEY
40092066 TIMING_BELT_JOINT_XL
张力测量位置
电动机托架定位螺丝
