QA表 ＮＯ． 1/ 1 机种 1. 传送导轨的平直度是以S导轨的PWB导向器S为基准把直尺靠上去进行测量，PWB导向器IN/OUT及PWB导向器J都要有。 １．传送轨道的组装真直度（ＰＷＢ导向器Ｊ及ＰＷＢ导向器ＩＮ／ＯＵＴ） ： ０．３ｍｍ以内 ２．传送轨道Ｆ、Ｒ间的平行度 ： ０．５ｍｍ以下 ３．传送轨道间的高低差 ： ０．２ｍｍ以内 注意左右方向，把ＰＷＢ和传送皮带的间隙调整为０．２ｍｍ。 ２．确认传送轨道的平行时，测定传送轨道S…
QA表 ＮＯ． 1/1
机种

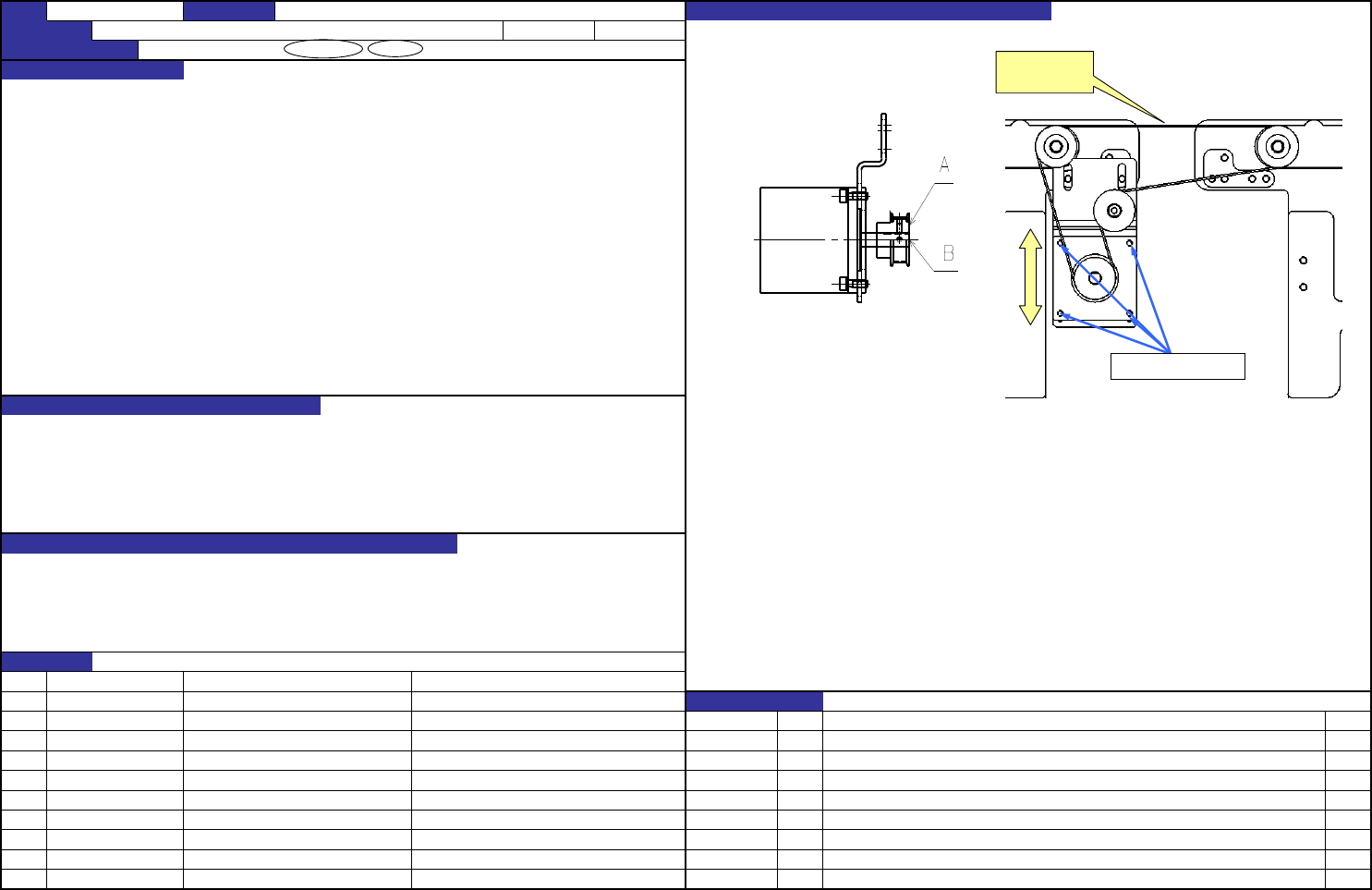

１．让马达皮带轮的端面和马达轴前端面一致。
２．同步皮带的张力
１７．６～２１．６Ｎ
１．拧松马达支架固定螺丝，上下移动马达。
请注意不要碰到其它零件，测定皮带的适当张力。
测定张力时，应使用由尼塔公司制的音波式皮带张力计。
（Weight=002.5、Widhth=006.0、Span=0160）
１．让马达皮带轮的端面和ＣＥＮＴＥＲ马达轴前端面一致。
２．同步皮带的张力
１．同步皮带与其它元件相碰。
２．强时：发生异常声音，动作转矩大，马达可靠性低。
弱时：在传送动作发生异常。皮带轮的皮带跳出。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－4
40048075 JOINT MOTOR ASM
内容
SM8030602TP SCREW
FX-3R XL 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 顺利地传送基板（传送马达关系调整） XL规格 JOINT
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
XL规格: (JOINT)
变更履历
货号 品名 有关质量特性
40000870 MOTOR_PULLEY_C
日期
40000869 MOTOR_ADJUST_PLATE
40092031 CONVEYOR_MOTOR_BRACKET_J_XL
SL6041242TN SCREW
SL6051292TN SCREW
E2016715000 IDLER PULLEY
40092066 TIMING_BELT_JOINT_XL
张力测量位置
电动机托架定位螺丝
QA表 ＮＯ． 1/1
机种

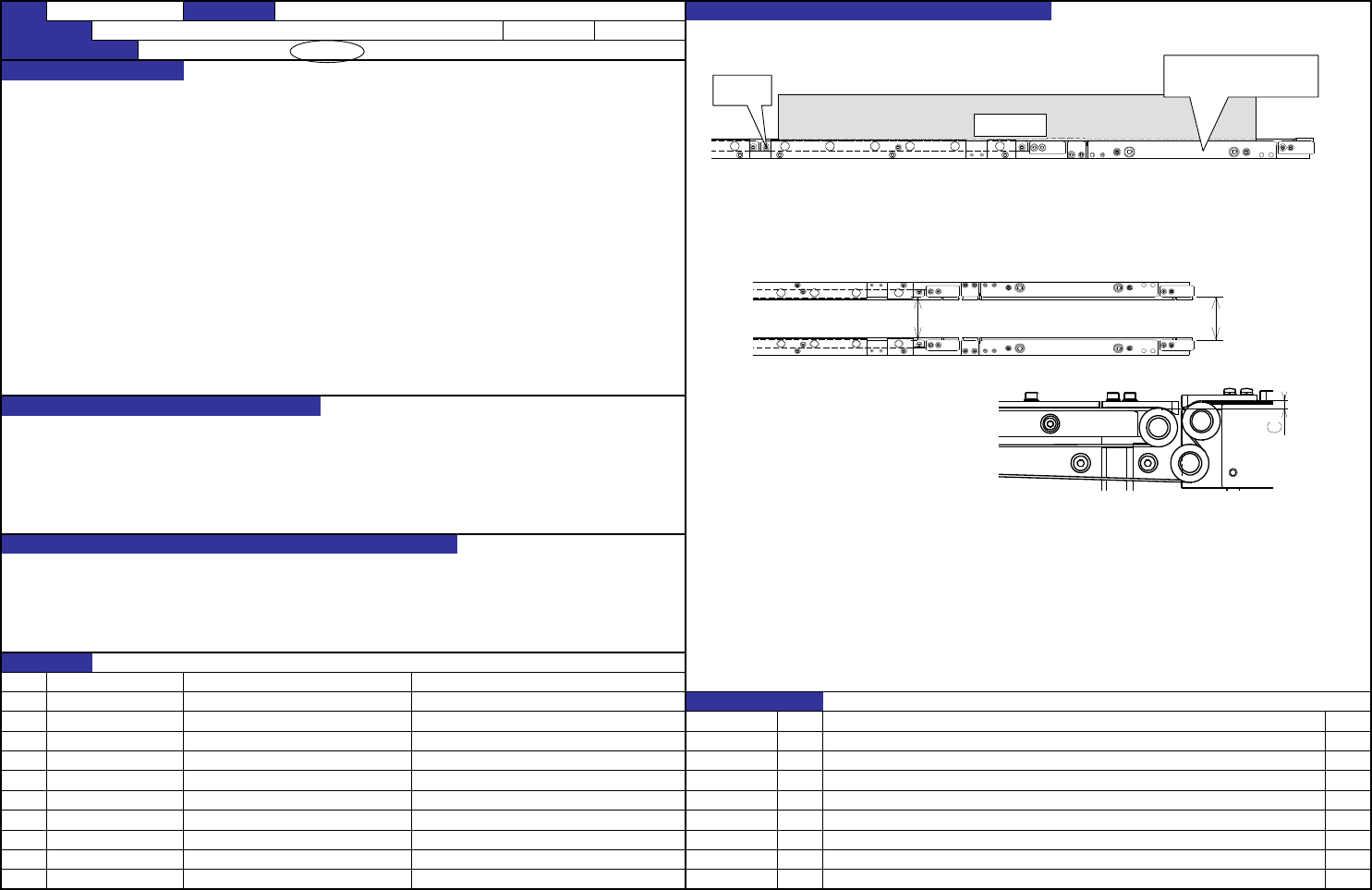

1. 传送导轨的平直度是以S导轨的PWB导向器S为基准把直尺靠上去进行测量，PWB导向器IN/OUT及PWB导向器J都要有。
１．传送轨道的组装真直度（ＰＷＢ导向器Ｊ及ＰＷＢ导向器ＩＮ／ＯＵＴ） ： ０．３ｍｍ以内
２．传送轨道Ｆ、Ｒ间的平行度 ： ０．５ｍｍ以下
３．传送轨道间的高低差 ： ０．２ｍｍ以内
注意左右方向，把ＰＷＢ和传送皮带的间隙调整为０．２ｍｍ。
２．确认传送轨道的平行时，测定传送轨道S两端（A部）以及传送轨道两端（B部）的轨道最大，最小宽度。
３．以传送轨道S的皮带面高度为基准，调整左右的
１．传送基板时，基板真直地前进。 传送轨道高度。
２．传送基板时，基板真直地前进。 Ｃ尺寸在０．２ｍｍ以内。
３．缓冲时顺利传送。
１．基板被轨道接头拉住，贴装元件偏斜。
２．传送路中基板被拉出，或跳轨。
３．在高低处，贴装元件偏斜。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－5
FX-3R 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 顺利地传送基板（调整传送轨道）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
定規
ＰＷＢ导向器Ｊ
ＰＷＢ导向器ＩＮ／ＯＵＴ
基准
A
B
QA表 ＮＯ． 1/1
机种

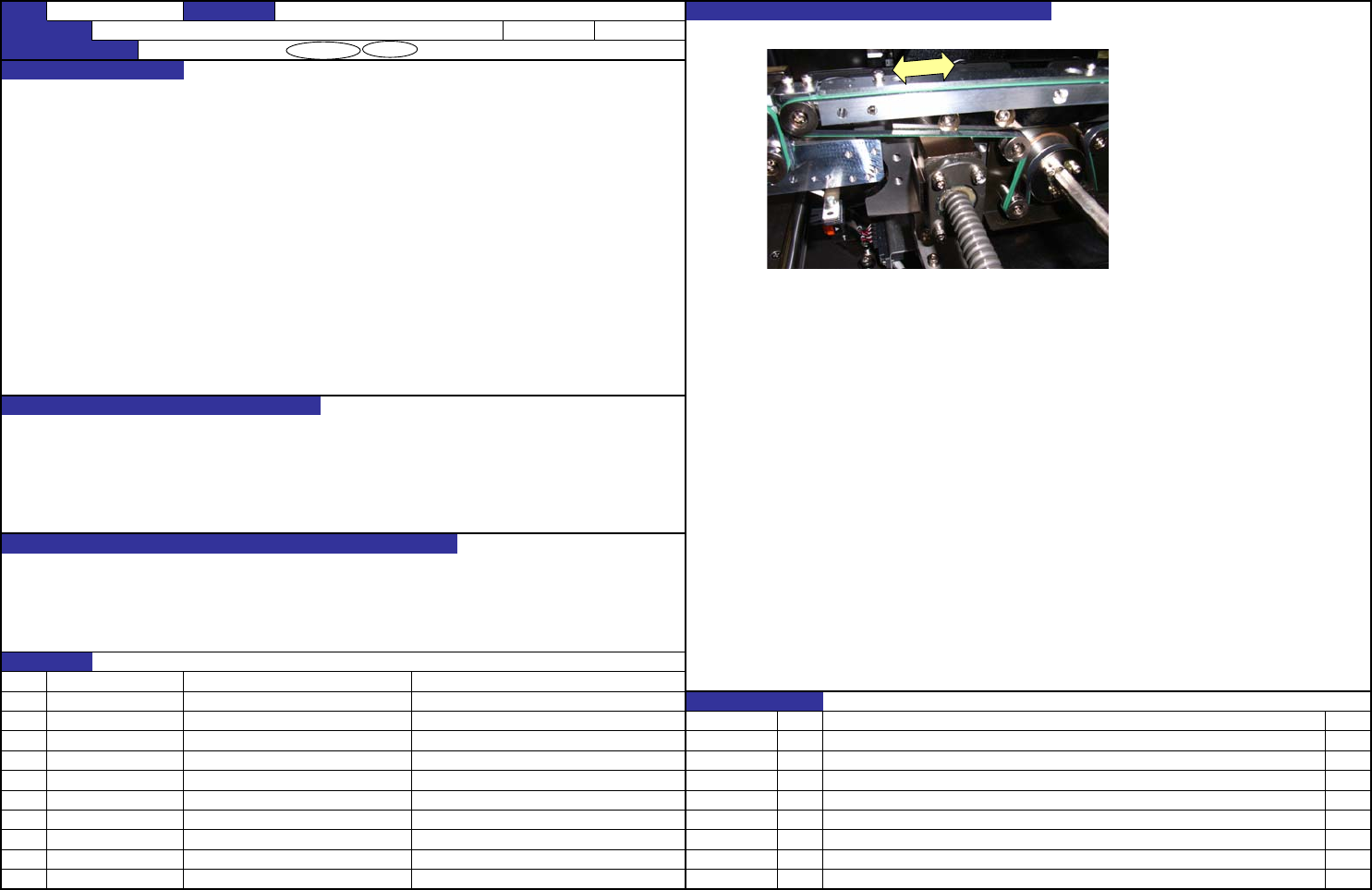

１．在没有施加张力的状态测定皮带长度，移动长孔部的传送皮带轮，让长孔增加０．５％。
１．传送带的适当张力
发生０．５％伸长的张力
举一例说明，传送轨道上的传送皮带上用铅笔等画上距离２００ｍｍ的两个标记。
移动传送皮带，让这两个标记距离２０１ｍｍ。
关于中心减震部，传送导轨S上施加皮带张力后请注意不要抬起。
１．顺利地传送基板
２．强时：传送轨带S跳起，降低皮带耐久性，促进皮带伸长。
弱时：皮带错位，传送不稳定
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－6
FX-3R L、XL 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 顺利地传送基板（调整传送带）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40046935 CONVEYOR_BELT_S L规格
变更履历
货号 品名 有关质量特性
内容
40046937 CONVEYOR_BELT_IN-OUT L规格
40046936 CONVEYOR_BELT_J L规格
日期
40092069 CONVEYOR_BELT_CENTOR_XL XL规格
40092060 CONVEYOR_BELT_IN_OUT_XL XL规格
40092061 CONVEYOR_BELT_JOINT_XL XL规格
