QA表 ＮＯ． 1/1
机种
1．轨道宽度调整驱动皮带张力的调整
变更惰轮的位置高度进行调整。
１．传送轨道宽度调整驱动皮带张力：44±4.4Ｎ（39.6～48.4Ｎ） 把左右的惰轮高度调整得一样。
L规格 (Weight=002.5、Width=009.0、Span=0838)
XL规格 (Weight=002.5、Width=009.0、Span=0953)
・L规格
１．传送基板宽度调整用手柄的适合转矩
２．左右螺旋轴和同步皮带的适合张力
・XL规格
１．转矩大时，传送轨道宽度调整的操作性变坏。
如果示导向器轴、螺旋轴的上下左右方向不平行时，可能可动侧轨道发生卡住滑出等故障。
安装自动基板宽度调节装置时，因马达转矩不足发生动作不良。
２．强时：调整螺旋轴，加重转矩。
弱时：在皮带轮不皮带跳牙，传送轨不平行。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－7
FX-3R L、XL 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 传送轨道宽度变更
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
E4734729000 TIMING BELT S (30E) L规格
变更履历
货号 品名 有关质量特性
内容
40092064 TIMING BELT AWC_SHAFT_XL XL规格
日期
张力测量位置
张力测量位置
QA表 ＮＯ． 1/1
机种

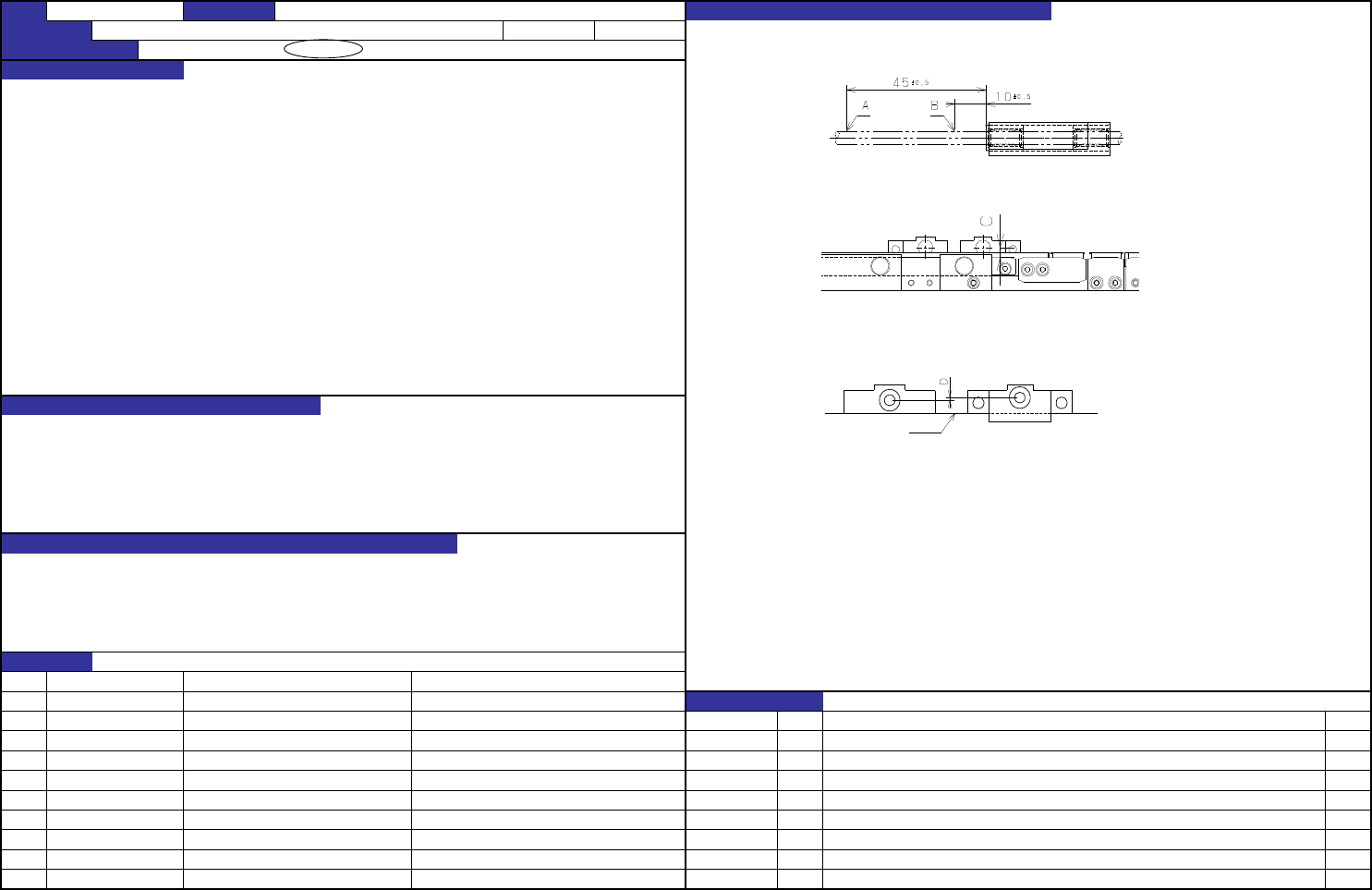

１．把ＩＮ传感器Ｘ轴方向的位置调整成Ａ尺寸规格值。
１．ＩＮ传感器位置 ： ９．５ｍｍ±2mm
２．ＯＵＴ传感器位置 ： ２０ｍｍ±2mm
３．传感器灵敏度
可以检测传送路传感器上设置的黑凸起基板（无光泽）。
１．ＩＮ马达起动触发时间（线上流的机器→本贴片机传送基板时）
调整基板宽度方向检测位置（对应异型基板）
２．ＯＵＴ马达停止信号触发时间 ２．把ＯＵＴ传感器Ｘ轴方向的位置调整成Ｂ尺寸规格值。
调整基板宽度方向检测位置（对应异型基板） ３．反时针转动传感器灵敏度调整钮，然后慢慢顺时针转动，到检测指定基板停止。
３．对应基板的颜色
１．ＩＮ马达起动迟→增加传送转矩
进入的基板挂到传送皮带，因振动贴装元件发生偏斜。
２．停止迟时：线下流机器传送过度
停止快时：对线下流机器的传送不足增加传送节拍。Ｃ・ＯＵＴとＯＵＴ传感器同时ＯＮ的话发生异常。
３．颜色不同发生基板检测不良。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－8
FX-3R 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 传送基板的识别（IN·OUT传感器关系）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
QA表 ＮＯ． 1/1
机种
１．固定导向块，插入φ４（-0.006/-0.008)的检测杆，在Ｂ位置互为１８０°反方向施加１Ｎ的负荷
的Ａ位置，用拨盘标尺测定轴的松动。
１．中心销的松动：６０μｍ以下
２．中心销～传送轨道S的基板导向器面为止的距离 ： ５．３ｍｍ±０．２ｍｍ
３．左右的中心销的Ｙ方向位置偏斜 ： ０．０３ｍｍ以内
２．测定Ｃ尺寸。
３．以导向部的安装面为基准，求两销位置的偏差尺寸Ｄ。
１．固定中心销的位置。
２．销基准保持基板钳夹的重复精度。
３．确保对传送的基板孔的基准销位置。
４．销基准时被钳夹的缉办倾斜的基准。
１．弱：销基准丝二，基准销（从动侧）的位置不稳定，贴装位置不一致。强：皮带损坏。
２．销基准时，不能保持基板钳夹位置的重复精度，发生贴装偏斜。
３．基准销不能进入基板的基准孔里。不能识别ＢＯＣ标记，贴装时发生基准销偏斜，贴装偏斜。
４．不能识别ＢＯＣ标记，贴装时基准销偏斜，基板偏斜，贴装位置偏斜。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－9
确认方法及调整方法（故障处理方法）FX-3R 装置名称 基板传送
功能名称 销中心的定位
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
安装面
