QA表 ＮＯ． 1/1
机种
１．固定导向块，插入φ４（-0.006/-0.008)的检测杆，在Ｂ位置互为１８０°反方向施加１Ｎ的负荷
的Ａ位置，用拨盘标尺测定轴的松动。
１．中心销的松动：６０μｍ以下
２．中心销～传送轨道S的基板导向器面为止的距离 ： ５．３ｍｍ±０．２ｍｍ
３．左右的中心销的Ｙ方向位置偏斜 ： ０．０３ｍｍ以内
２．测定Ｃ尺寸。
３．以导向部的安装面为基准，求两销位置的偏差尺寸Ｄ。
１．固定中心销的位置。
２．销基准保持基板钳夹的重复精度。
３．确保对传送的基板孔的基准销位置。
４．销基准时被钳夹的缉办倾斜的基准。
１．弱：销基准丝二，基准销（从动侧）的位置不稳定，贴装位置不一致。强：皮带损坏。
２．销基准时，不能保持基板钳夹位置的重复精度，发生贴装偏斜。
３．基准销不能进入基板的基准孔里。不能识别ＢＯＣ标记，贴装时发生基准销偏斜，贴装偏斜。
４．不能识别ＢＯＣ标记，贴装时基准销偏斜，基板偏斜，贴装位置偏斜。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－9
确认方法及调整方法（故障处理方法）FX-3R 装置名称 基板传送
功能名称 销中心的定位
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
安装面
QA表 ＮＯ． 1/1
机种
2. 百分比调整设定值：60﹪
1. 输出切换设置变更（变为LO→DO）
WAIT、STOP、C-OUT传感器放大器设置（每台6个）
1. 输出切换设置变更（变为LO→DO）
2. 百分比调整设定值：60﹪
注解
·新的光缆，一定要先用刀子把前端的附属品切去后，再与传感放大器相连接。（为了使光量稳定）
一般情况下只切去前端部，把剩余的光缆好好的扎成圆束。
·信息感受型，使用nL（正规的）。
此部分，出厂时已进行了默认设置，基本没有必要变更。
1. 正确传感检知的确保
2. 传感器正常阈值的确保
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－10
装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能名称 线路板位置的识别（WAIT、STOP、C-OUT传感器关联） L规格
预想故障（应规格调整值不良而发生的故障）
对象元件
40047772 WAIT-L SENSOR ASM
变更履历
货号 品名 有关质量特性
内容
40047774 STOP-L SENSOR ASM
40047773 COUT-L SENSOR ASM
日期
40047776 COUT-R SENSOR ASM
40047775 WAIT-R SENSOR ASM
40047777 STOP-R SENSOR ASM
功能作用（规格调整值的意义）
质量保证类别
FX-3R L
■ 输出切换
把入光时输出打开（LO）和遮光时输出打开（DO）进行切
换。
① 请按住FUNC/CANCEL按钮持续3秒钟以上。
② 请用＋或－按钮选择LO/DO。
③ 若按AUTO/OK按钮切换就结束。
■ 因为调整而出现错误时
出现调整错误显示时，请按FUNC/CANCEL按钮，进行取消。
重新检查状态请再重新做一次自动调整。
● 百分比调整
以现在的受光水平为基准，指定那
个基准中的比例（﹪），把那个水
平作为设定值。
要适合没有工作状态下的调整。
① 请短时间按住AUTO/OK按钮。
设置范围是10﹪到999﹪。
③ 请短时间按住AUTO/OK按钮。
调整结束后显示[Pcnt good]。
﹡
调整中请不要加入
工
作
。
② 请用＋或－按钮设置阈值水平比例（﹪）。
身前导轨安装侧
内部导轨安装侧
投光侧
受光侧
QA表 ＮＯ． 1/1
机种

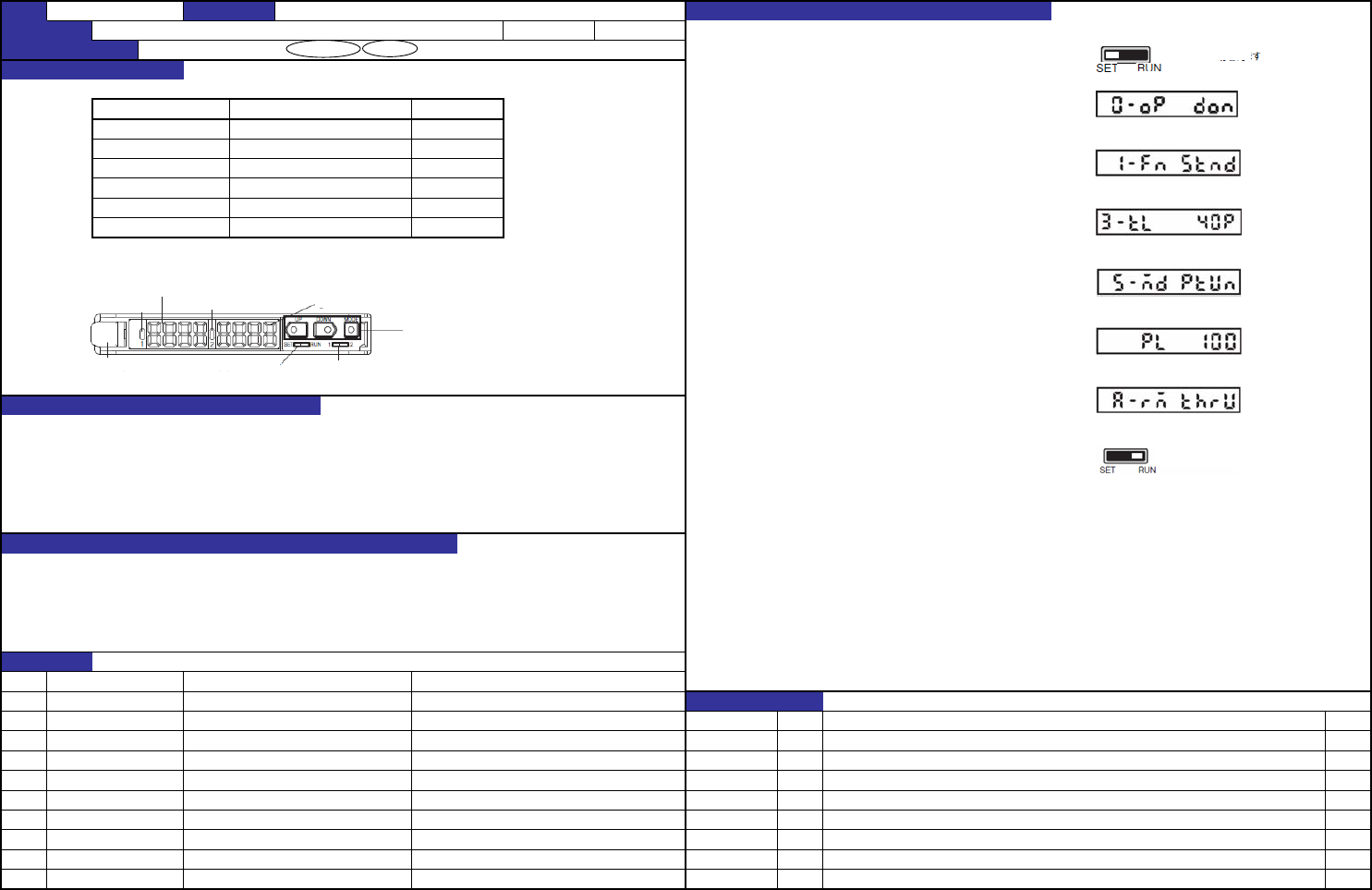

1. 将⑤SET/RUN切换开关切换到“SET”模式。
2. 按⑦操作键，转到动作模式的设置画面（显示“0-op”），
各种设置 设置值 放大器的显示 按⑦的三角按钮，设置为暗态模式（don）。参照右图
动作模式 暗态模式 0-op don
检测功能模式 标准模式 1-Fn Stnd 3. 按⑦操作键，转到检测功能模式的设置画面（1-Fn），
示教阈值程度 阈值设置为60% 3-tL 40P 按⑦的三角按钮，设置为标准模式（Stnd）。参照右图
MODE键设置 执行功率调谐 5-Md PtUn
功率调谐目标值 光量 100 PL 100 4. 按⑦操作键的方形按钮，转到阈值示教程度的设置画面（3-tL），
外部输入设置 无透射型工件的示教 A-rM thrU 按⑦的三角按钮，设置为40P。参照右图
5. 按⑦操作键的方形按钮，转到MODE键设置的设置画面（5-Md），
按⑦的三角按钮，设置为执行功率调谐（PtUn）。参照右图
6. 按⑦操作键的方形按钮，转到功率调谐目标值的设置画面（PL ），
按⑦的三角按钮，设置为100。参照右图
7. 按⑦操作键的黄色按钮，转到外部输入的设置画面（A-rM），
按⑦的三角按钮，设置为无透过型工件示教（thrU）。参照右图
为了检测基板
8. 功率调谐的操作
将⑤SET/RUN切换开关切换到“RUN”模式。
请将自动宽度长设置为560mm，按住⑦操作键的方形按钮3秒钟以上进行
功率调谐。
这时，请小心操作，避免从适合于正在操作的放大器的光纤发出的光在传送轨道间被遮挡。
1. 如阈值设置得高，即使不存在基板时传感器也会启动，传送中会发生错误，生产率恶化。
2. 如阈值设置得低，不能正确检测到基板。
3. 如阈值设置得不正确，就不能正确检测缺口基板等。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－11
内容日期
HD002850000 SENSOR
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 线路板位置的识别（WAIT、STOP、C-OUT传感器关联） XL规格
FX-3R XL 装置名称 基板传送 确认方法及调整方法（故障处理方法）
①动作指示灯1CH
②主数显（红色）
（橙色）
③动作指示灯2CH（橙色）
④副数显（绿色）
⑦操作键
⑥通道切换开关⑤SET/RUN切换开关
⑧锁定扳手
切换到“SET”模式
切换到“RUN”模式
