QA表 ＮＯ． 1/ 1 机种 传送导轨移动用直线导向器安装面的高度 导向杆的组装，高出定盘下面的高度及平行度的调整。 此时，进行组装使导向杆的平行销和导轨开始端面之间无间隙。 1. 导向杆的高度调整 91±0.05mm 2. 导向杆的平行度 0.02以内（仅在两端A、B部） 1. 从动侧导轨顺畅运动的确保 2. 因线路板尺寸不同加紧精度的确保 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【5】－26 FX-3R L、…
QA表 ＮＯ． 1/1
机种
连接结合部（皮带张力）
1. 导轨宽度调整驱动皮带的张力调整
变更调紧皮带轮的位置高度进行相应的调整。
使左右调紧皮带轮的高度均等。
由尼塔公司制的张力计测定值如下
２５±２．５Ｎ 用UNITTA制音波式皮带张力计进行测量。（重量=002.5、宽度=009.0、长度=0170）
连接传送装置L和R的连接部的驱动用皮带轮的同步皮带的适应性张力
１．同步皮带牙部的损耗
２．同步皮带跳牙动作不良
３．发生异常噪声
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－25
功能名称
FX-3R 基板传送 确认方法及调整方法（故障处理方法）装置名称
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期

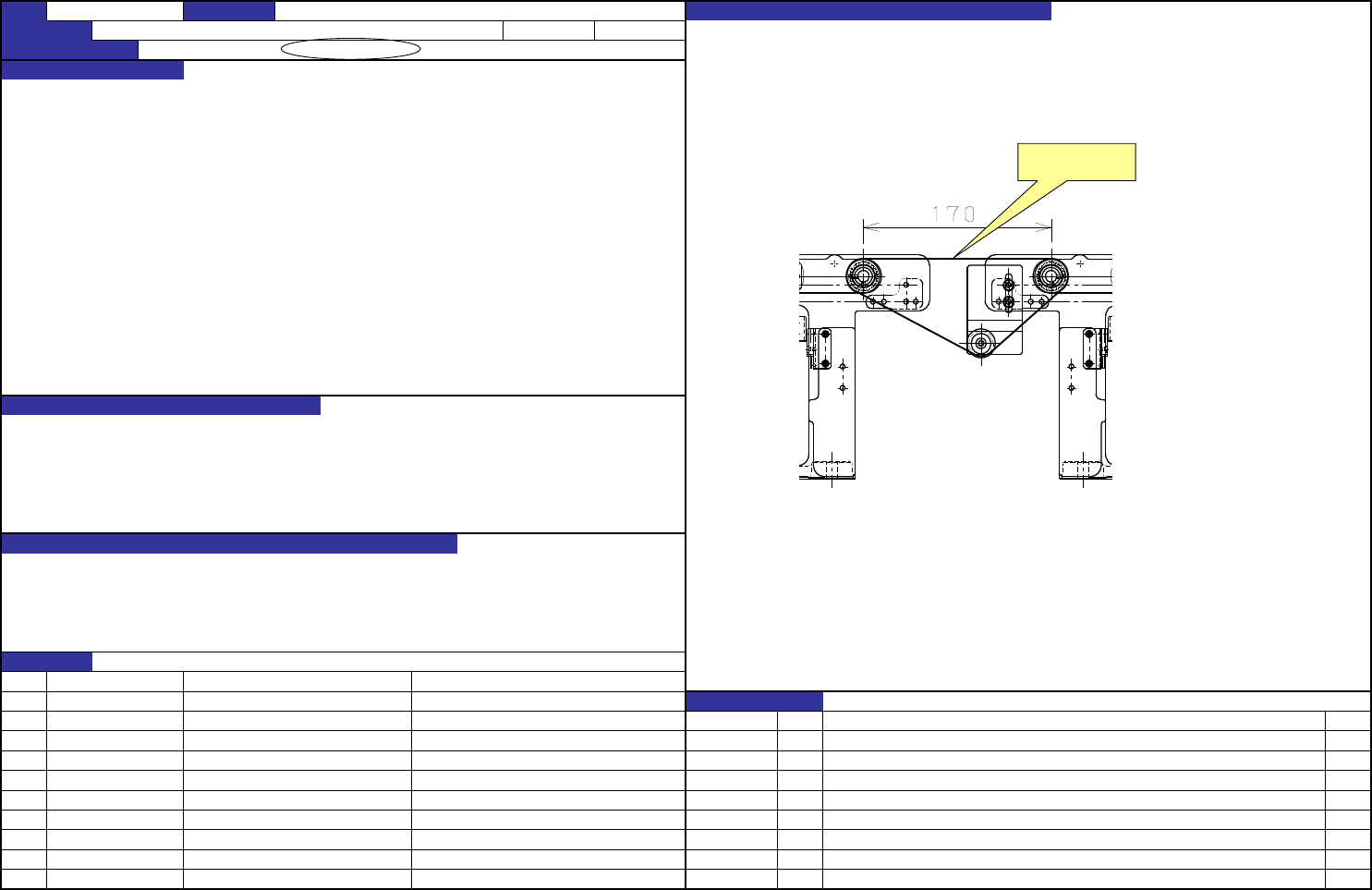

张力测量位置
连接部(后侧)
QA表 ＮＯ． 1/1
机种
传送导轨移动用直线导向器安装面的高度
导向杆的组装，高出定盘下面的高度及平行度的调整。
此时，进行组装使导向杆的平行销和导轨开始端面之间无间隙。
1. 导向杆的高度调整 91±0.05mm
2. 导向杆的平行度 0.02以内（仅在两端A、B部）
1. 从动侧导轨顺畅运动的确保
2. 因线路板尺寸不同加紧精度的确保
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－26
FX-3R L、XL 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40046901 GUIDE_BAR L规格
变更履历
货号 品名 有关质量特性
内容
40091999 GUIDE_BAR_XL XL规格
日期
组装要保证接触到平行销
QA表 ＮＯ． 1/2
机种
传送导轨移动用直线导向器的平值·平行（1/2）
1. 单体上的直线导向器的平直度
1-1. 确认方法
① 设置放置I型样板平尺的夹具。（往高处抬）
单体上的直线导向器的平直度： 20μm以下 ② 设置千分尺，在两端设置I型样板平尺使千分尺的值为“0”。
左右的直线导向器的平行度： 20μm以下（仅在两端部） ③ 在直线导向器的座上设置千分尺，
确认在整个行程中平直度是否都是在20μm以内。
1-2. 调整方法
① 设置放置I型样板平尺的夹具。（往高处抬）
② 设置千分尺，进行调整，使两端部的值为“0”。
③ 拧松平直度在规定值以外附近的直线导向器的螺钉，
再次调整导轨位置，使平直度在20μm以下，然后拧紧螺钉。
关系到加在直线导向器上的负荷，对直线导向器的破损及寿命的缩短有很大影响。
1. 传送宽度调整机能的问题
2. 直线导向器破损及寿命的缩短
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－27
FX-3R 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
导向导轨的基准面，
要组装到导向杆安装面侧。
