QA表 ＮＯ． 1/ 1 机种 自动宽度调整时的止动器干涉的防止（传送止动器干涉传感器） 1. 在电源打开和按下紧急停止按钮的状态下，用手动缩小传送宽度。 进行调整使传感器配件和传感器之间的间隙为规定值。（调整①②） 1. 传感器配件和传送止动器干涉传感器之间的间隙是1mm。 2. 传感器配件的位置， 把传送宽度变窄，将传感器配件靠近传送止动器干涉传感器，传感器打开（LED亮灯）以后， 在传送宽度（基板宽度）为50mm时传感器启动（LE…
QA表 ＮＯ． 2/2
机种
传送导轨移动用直线导向器的平值·平行（2/2）
2. 左右的直线导向器的平行度
2-1. 确认方法
① 在左侧的直线导向器座上设置千分尺。
② 让千分尺靠着右侧的直线导向器的内侧。
③ 移动千分尺，确认平行度是否在20μm以内（仅在两端部）。
2-2. 调整方法
① 在左侧的直线导向器座上设置千分尺。
② 如图所示以身前侧为0，测量C部分的值。
通过让右装置的前侧或后侧的任意一侧、右装置整体在＋方向上振动来进行调整，
使平行度在20μm以内。
（在进行测量的两端部，尽可能调整为0）
ＮＯ． 担当人
【5】－28
FX-3R 装置名称 基板传送
功能名称
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
变更履历
内容日期
振动后方部分时，先拧松这部分的螺钉，
然后再通过在＋方向上仅振动后方部分进
行调整。
振动前方部分时，先拧松这部分的螺钉，
然后再通过在＋方向上仅振动前方部分进行
调整。
（314：测量部）
+方向
“基准侧”
调为0
QA表 ＮＯ． 1/1
机种

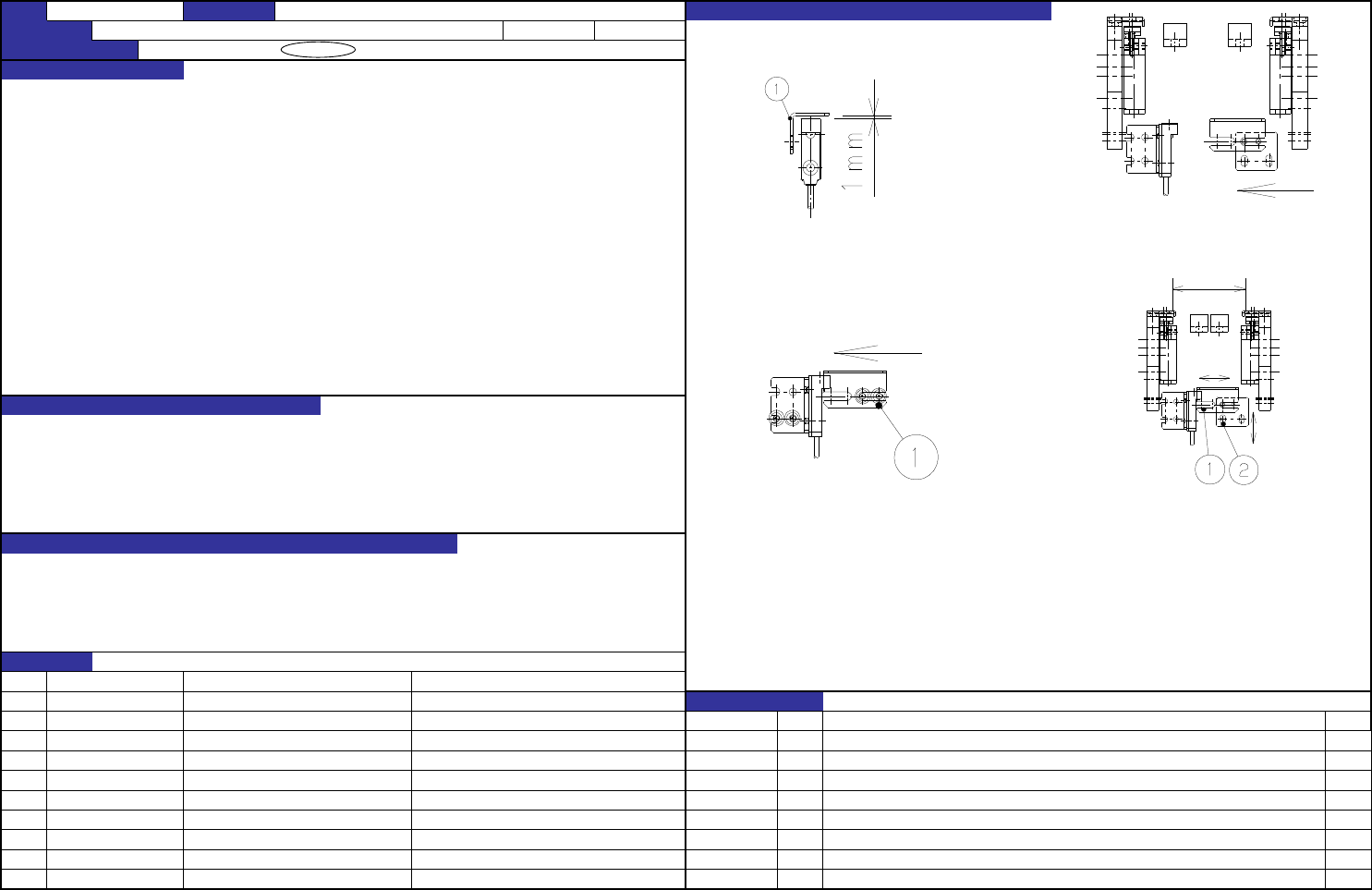

自动宽度调整时的止动器干涉的防止（传送止动器干涉传感器）
1. 在电源打开和按下紧急停止按钮的状态下，用手动缩小传送宽度。
进行调整使传感器配件和传感器之间的间隙为规定值。（调整①②）
1. 传感器配件和传送止动器干涉传感器之间的间隙是1mm。
2. 传感器配件的位置，
把传送宽度变窄，将传感器配件靠近传送止动器干涉传感器，传感器打开（LED亮灯）以后，
在传送宽度（基板宽度）为50mm时传感器启动（LED亮灯）的位置上予以固定。
2. 在传送宽度为50mm的状态下，调整传感器配件的位置使其满足规格。
1. 防止自动宽度调整时的止动器和止动器之间的干涉。
1. 止动器及传送导轨的破损
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－29
FX-3R 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40070248 STOPPER_SENSOR_DOG
变更履历
货号 品名 有关质量特性
内容
40070249 STOPPER_SENSOR_SPACER
日期
靠近箭头的方向
在电源打开和按下紧急停止
按钮的状态下用手动使传送
宽度变窄。
“基准侧”
『从动侧』
传送宽度50mm
QA表 ＮＯ． 1/1
机种
BU销检测传感器碰块的调整
1. 利用传送轨道宽度的自动调整，使移动到50mm宽度。
2. 此时调整碰块，使处于检测不到BU销检测传感器碰块的位置。
3. BU销检测传感器碰块应装配在从50mm检测位置向限动器侧移1～2mm的范围内。
1. 调整BU销检测传感器碰块 传送轨道宽度调整值为50mm时应检测不到。
向限动器侧移1mm～2mm的范围
确认方法
1. 将基准侧的限动器滑向从动侧。
2. 开动宽度调整，令活动到限动器接触的位置。
3. 如在限动器接触前就停止则无问题。
1. 进行传送轨道自动宽度调整时避免限动器之间干渉。
2. 通过碰块调整确保检测精度
1. 进行传送轨道自动宽度调整时，基准轨道侧的限动器与从动轨道侧的限动器发生干渉，不能进行宽度调整。
2. 令基准轨道侧的限动器朝Y方向动作时如进行传送轨道宽度调整，限动器会互相发生干渉。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－30
40092036 STOPPER_LANE_A_280_XL
40092035 STOPPER_LANE_B_280_XL
40046971 STOPPER_ARM_B
40092034 STOPPER_SUPPORT_PLATE_B_280_XL
40046972 STOPPER_CHIP_B
日期
40046967 STOPPER_ARM_A
货号 品名 有关质量特性
40092068 BU_PIN_SENSOR_DOG_XL
变更履历
对象元件
FX-3R XL 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
内容
基板宽度50mm
受光侧的传感器应是绿、红双方亮灯。
将受光侧的传感器滑动到绿、红双方均亮灯的位置并固定。
将基准侧的限动器预先滑向
从动侧
宽度调整移动到限动器互相
接触的位置。
传感器检测到碰块，限
动器互不干渉即可。
确认限动器不干渉
红色显示灯熄灭
如传感器检测到碰块，画面上会出现除
掉台上销子的信息。
