QA表 ＮＯ． 1/ 1 机种 确认方法 把杠杆式千分尺固定在贴装头上沿X方向移动，测量CAL板侧面和X轴的平行。 CAL板侧面和X轴的平行：0.3mm 调整方法 拧松把CAL块固定在底座车架上的螺钉（M6×20带垫片内六角螺钉）两处，调整CAL块的平行。 为了CAL块第一标记和第二标记的位置关系不要有太大错位 识别第二标记时标记错位太大 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【6】－2 FX-3R 装置名称 C…

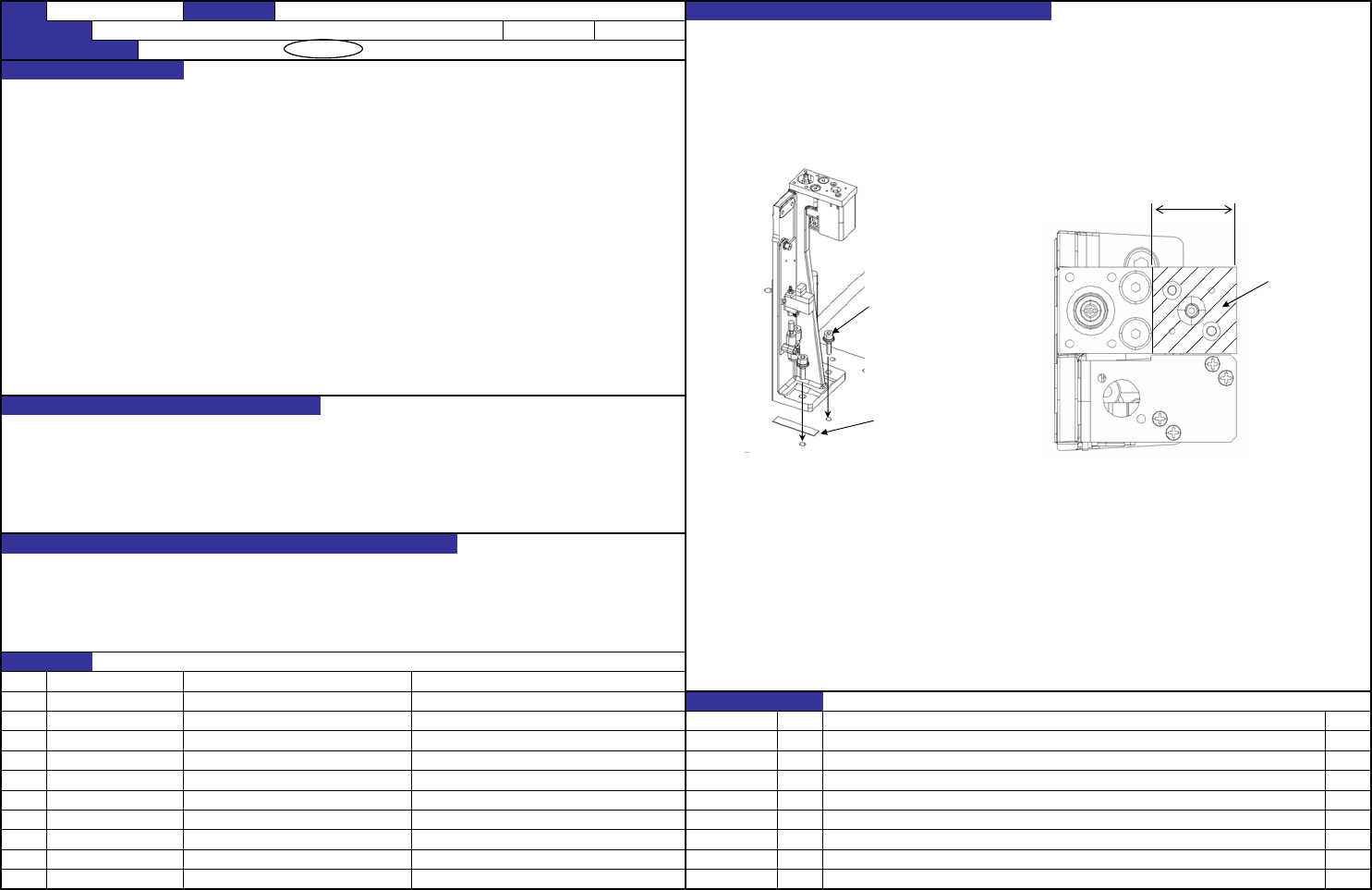

QA表 ＮＯ． 1/1
机种
确认方法
沿XY方向移动固定在贴装头上的杠杆式千分尺，测量CAL板上面和XY面的平行。
CAL板上面和XY面的平行度：0.03mm 调整方法
拧松把CAL块固定在底座车架上的螺钉（M6×20带垫片内六角螺钉）两处，在CAL块的下面塞入垫片进行调整。
坐标系的基准
CAL块是所有的坐标系的基准（原点）
贴装精度不良
吸附率降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【6】－1
FX-3R 装置名称 CAL块 确认方法及调整方法（故障处理方法）
功能名称 和XY面的平行调整
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40046828 CAL块组
变更履历
E3805721000 OCC垫片B
日期
E3806721000 OCC垫片C
E2063760000 垫片C
内容
CAL块固定螺钉
垫片
30
测量部位
QA表 ＮＯ． 1/1
机种
确认方法
把杠杆式千分尺固定在贴装头上沿X方向移动，测量CAL板侧面和X轴的平行。
CAL板侧面和X轴的平行：0.3mm 调整方法
拧松把CAL块固定在底座车架上的螺钉（M6×20带垫片内六角螺钉）两处，调整CAL块的平行。
为了CAL块第一标记和第二标记的位置关系不要有太大错位
识别第二标记时标记错位太大
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【6】－2
FX-3R 装置名称 CAL块 确认方法及调整方法（故障处理方法）
功能名称 和X轴的平行调整
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40046828 CAL块组
变更履历
货号 品名 有关质量特性
内容日期
CAL块固定螺钉
测量部位
QA表 ＮＯ． 1/1
机种
・在滑板OPEN、CLOSE的状态，调整传感器配件的位置为下图的规格值，
然后用螺母固定。（参照下图）
・传感器碰块的固定位置应如下。 ・如果开和关各自的1mm调整不易做到时，应使碰块稍微倾斜一点进行调整。
打开时→逐渐打开滑板，在LED熄灭之后再进入1mm的地方固定碰块。（参照右图）
关闭时→逐渐关闭滑板，在LED点亮之后再退出1mm的地方滑板应停止。（参照右图）
・防止滑板开闭时传感器误检测
・滑板移动时间超过规定
･吸嘴更换错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【7】－1
FX-3R 装置名称 ATC 确认方法及调整方法（故障处理方法）
功能名称 ATC传感器配件调整
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40002127 ATC十字传感器组件
变更履历
内容
40045978 传感器配件
40002128 ATC开放传感器组件
日期
LED熄灭之后再
向左1mm
40002127
ATC CLOSE传感器
LED点亮之后点亮
再向右1mm
滑板为CLOSE时
滑板为OPEN时
40002128
ATC OPEN传感器
传感器
碰块
传感器
碰块
OPEN
传感器
CLOSE
传感器
