QA表 ＮＯ． 1/ 1 机种 ・ 转动速度控制器旋钮，把滑板的开闭时间调整成规格值。 （把旋钮从全闭转2圈半) ・ 调整后固定旋钮。 ・ 滑三板开闭时间 ・・・ ８０±５msec ·吸嘴更换错误的防止 ·确定吸嘴更换时间 ・ 滑板移动时间超过规定 ･ 吸嘴更换错误 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【7】－2 FX-3R 装置名称 ATC 确认方法及调整方法（故障处理方法） 功能名称 速度控制器调整 质量保…
QA表 ＮＯ． 1/1
机种

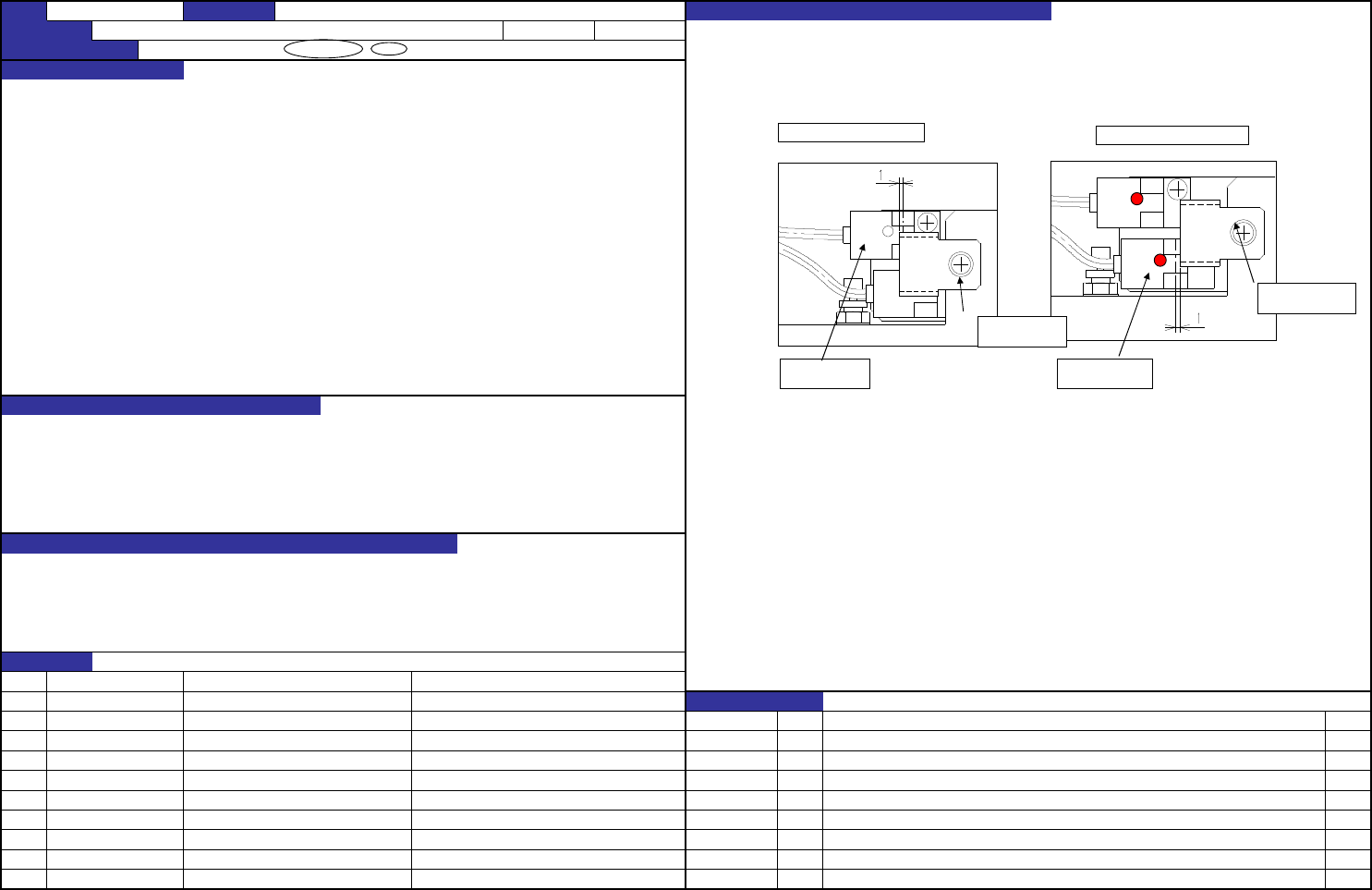

・在滑板OPEN、CLOSE的状态，调整传感器配件的位置为下图的规格值，
然后用螺母固定。（参照下图）
・传感器碰块的固定位置应如下。 ・如果开和关各自的1mm调整不易做到时，应使碰块稍微倾斜一点进行调整。
打开时→逐渐打开滑板，在LED熄灭之后再进入1mm的地方固定碰块。（参照右图）
关闭时→逐渐关闭滑板，在LED点亮之后再退出1mm的地方滑板应停止。（参照右图）
・防止滑板开闭时传感器误检测
・滑板移动时间超过规定
･吸嘴更换错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【7】－1
FX-3R 装置名称 ATC 确认方法及调整方法（故障处理方法）
功能名称 ATC传感器配件调整
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40002127 ATC十字传感器组件
变更履历
内容
40045978 传感器配件
40002128 ATC开放传感器组件
日期
LED熄灭之后再
向左1mm
40002127
ATC CLOSE传感器
LED点亮之后点亮
再向右1mm
滑板为CLOSE时
滑板为OPEN时
40002128
ATC OPEN传感器
传感器
碰块
传感器
碰块
OPEN
传感器
CLOSE
传感器
QA表 ＮＯ． 1/1
机种

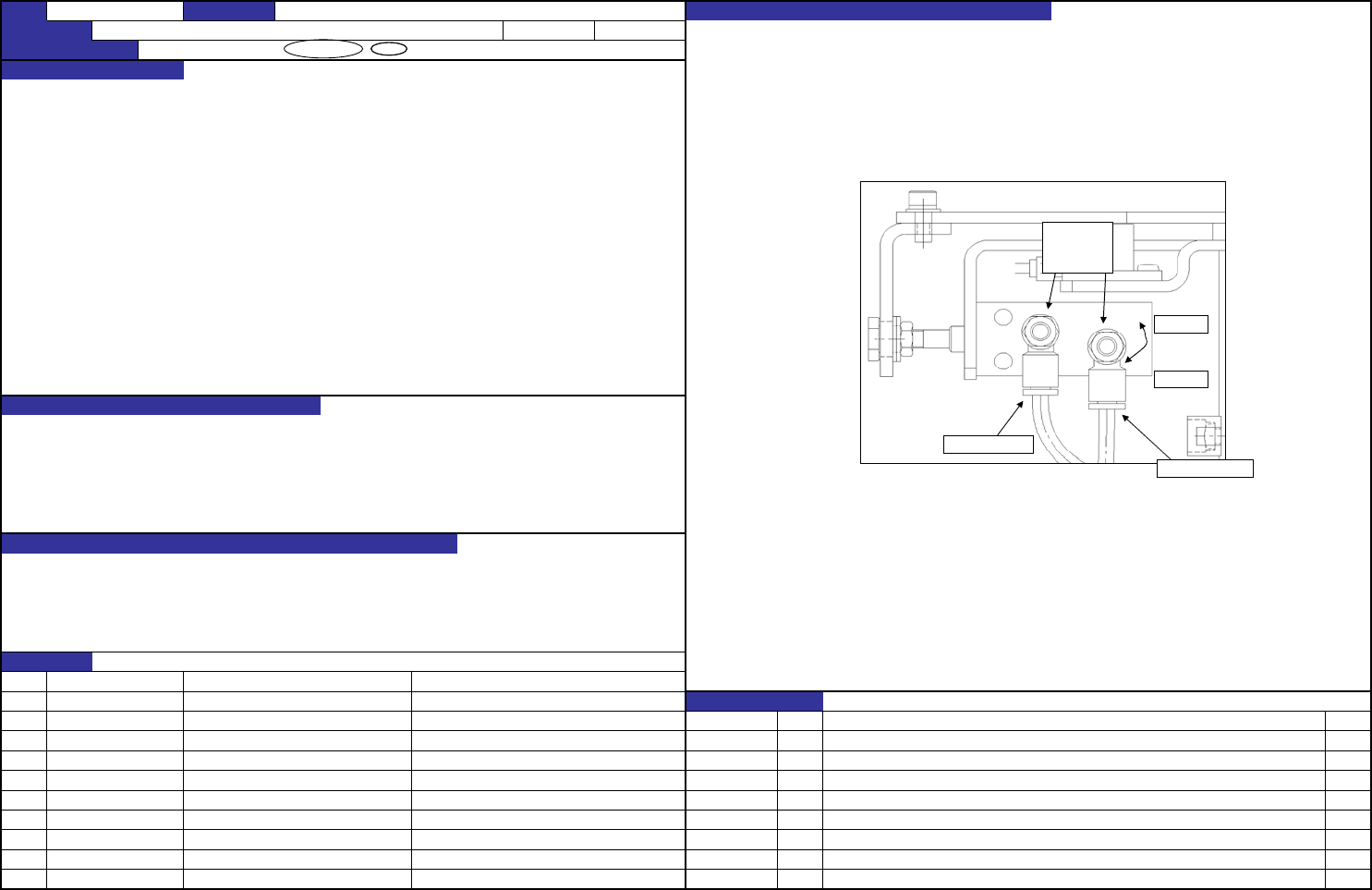

・转动速度控制器旋钮，把滑板的开闭时间调整成规格值。
（把旋钮从全闭转2圈半)
・调整后固定旋钮。
・滑三板开闭时间・・・８０±５msec
·吸嘴更换错误的防止
·确定吸嘴更换时间
・滑板移动时间超过规定
･吸嘴更换错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【7】－2
FX-3R 装置名称 ATC 确认方法及调整方法（故障处理方法）
功能名称 速度控制器调整
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
PC010508000 速度控制器
变更履历
货号 品名 有关质量特性
内容日期
调整OPEN时间用
调整CLOSE时间用
PC01058000
速度控制器
(速度表)
速（開）
遅（閉）
QA表 ＮＯ． 1/1
机种

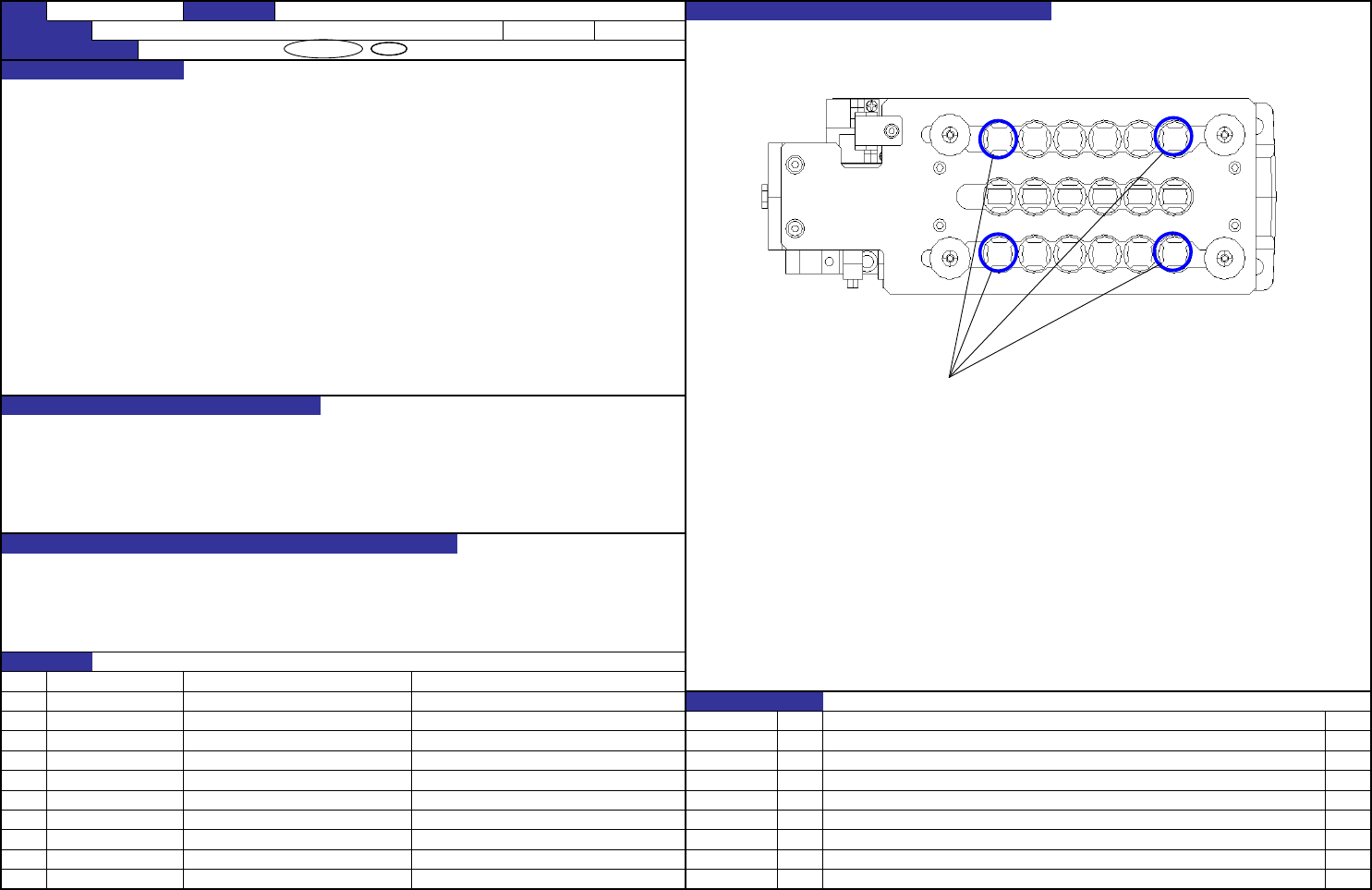

在ATC装置的右图所示4个角的测量位置，安装ATC高度偏差轮毂，测量4处的高度。
此时的4处偏差高度应载0.2mm以内。
防止吸嘴的倾斜
防止吸嘴更换高度的不一致
･吸嘴更换不良
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【7】－3
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
内容
40035256 ATC HEIGHT JIG
日期
40046767 ATC_ASM
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
FX-3R 装置名称 ATC
功能名称 ATC底板上面明面度
确认方法及调整方法（故障处理方法）
ATC高度偏差轮毂
