QA表 ＮＯ． 1/ 1 机种 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【8】－2 FX-3R 装置名称 供料装置 确认方法及调整方法（故障处理方法） 功能名称 驱动器缸筒 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值) 功能作用（规格调整值的意义） 预想故障（应规格调整值不良而发生的故障） 对象元件 变更履历 货号 品名 有关质量特性 内容 日期 22±0.2 发生带…
QA表 ＮＯ． 1/1
机种
①. 在供料器标记调整用夹具上安装供料器。以供料器定位销A的中心为原点，
以连接供料器定位销B的中心的线为X，以在原点与X轴相交的线为Y轴，并以此设定坐标。
①. 相对于左供料器标记设计值，±0.005mm。 ②. 看着图象识别装置的画面，把左供料器标记调整为相对于设计值X=36.02±0.005，
Y=12±0.005
②. 按照主供料器（夹具）的P.P位置：相对于设计值为±0.03mm。
③. 在三坐标测量仪上安装供料器，把主供料器安装在3、15、30、45、57的位置。
④. 对左供料器标记进行测量确认是否在①的规定值以内。
⑤. 测量主供料器的P.P位置确认是否在②的规定值以内。
①. 同时吸附率的提高，稳定化。
①. 因供料器标记识别精度不良而引起的零件吸附错位。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－1
FX-3R 装置名称 供料装置 确认方法及调整方法（故障处理方法）
功能名称 供料器标记位置精度
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
QA表 ＮＯ． 1/1
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－2
FX-3R 装置名称 供料装置 确认方法及调整方法（故障处理方法）
功能名称 驱动器缸筒
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
22±0.2 发生带式供料不良。
60±3ｍｓ 发生带式供料不良。
在定盘上一边测量一边组装。
或者用夹具进行保证。
供料器和驱动缸筒推进位置
保证上述位置关系
驱动器缸筒的调整
６０±3ｍｓ
驱动汽缸的速度控制器调整时的空气
供给，先连接PF0552150AO（可以是
等同品）防止有异物等混入。
供给压力设置为0.5MPa。
每3个月检查一次空气过滤器的洁净
情况，脏物比较明显时需更换。
更换时，速度控制器调整夹具的配管
也要用吹气进行清洁处理。
驱动汽缸的定位销在快要调整速度控
制器之前拆下，
防止调整后进行恢复时有异物混入。

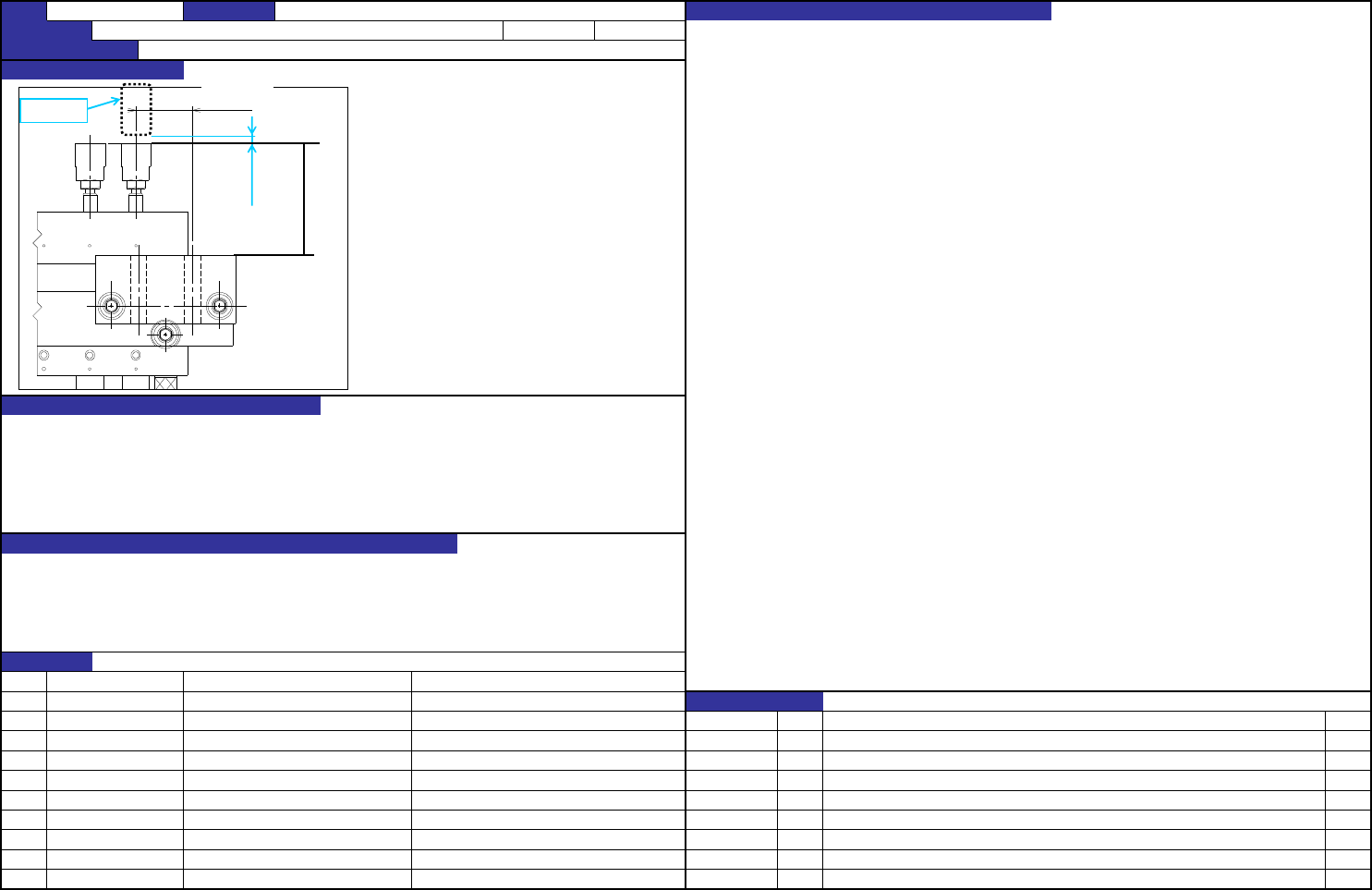

驱动汽缸顶销和安装块的高度
45.5±0.1。
22±0.2
8mmTF轴承
45.5±0.1
QA表 ＮＯ． 1/2
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－3
FX-3R 装置名称 供料装置 确认方法及调整方法（故障处理方法）
功能名称 供料器架高度调整1
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
供料器安装面高度： 离ＣＡＬ部31.2±0.02ｍｍ
与供料器安装面的Y轴的平行度：±0.02ｍｍ
按图所示使用必要数量的BANK_SHIM，将治具装在台架安装面，用千分表测量并进行调整，使
得距校准块的高度以及与Ｙ轴的平行度进入规格值内。
保证供料器的安装位置，保证带式供料器的间隔位置。
带式供料器吸附偏斜
同时吸附率降低
31.2±0.02
箭头部（BANK_SUPPORTER_SI与
ADJUSTER_BASE之间）使用以下垫片：
40070379; BANK_SHIM100
40070380; BANK_SHIM 50
40093382; BANK_SHIM 20
