QA表 ＮＯ． 2/ 2 机种 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【8】－4 FX-3R 装置名称 供料装置 确认方法及调整方法（故障处理方法） 功能名称 供料器架高度调整2 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值) 功能作用（规格调整值的意义） 预想故障（应规格调整值不良而发生的故障） 对象元件 变更履历 货号 品名 有关质量特性 内容 日期 供料器安装面…
QA表 ＮＯ． 1/2
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－3
FX-3R 装置名称 供料装置 确认方法及调整方法（故障处理方法）
功能名称 供料器架高度调整1
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
供料器安装面高度： 离ＣＡＬ部31.2±0.02ｍｍ
与供料器安装面的Y轴的平行度：±0.02ｍｍ

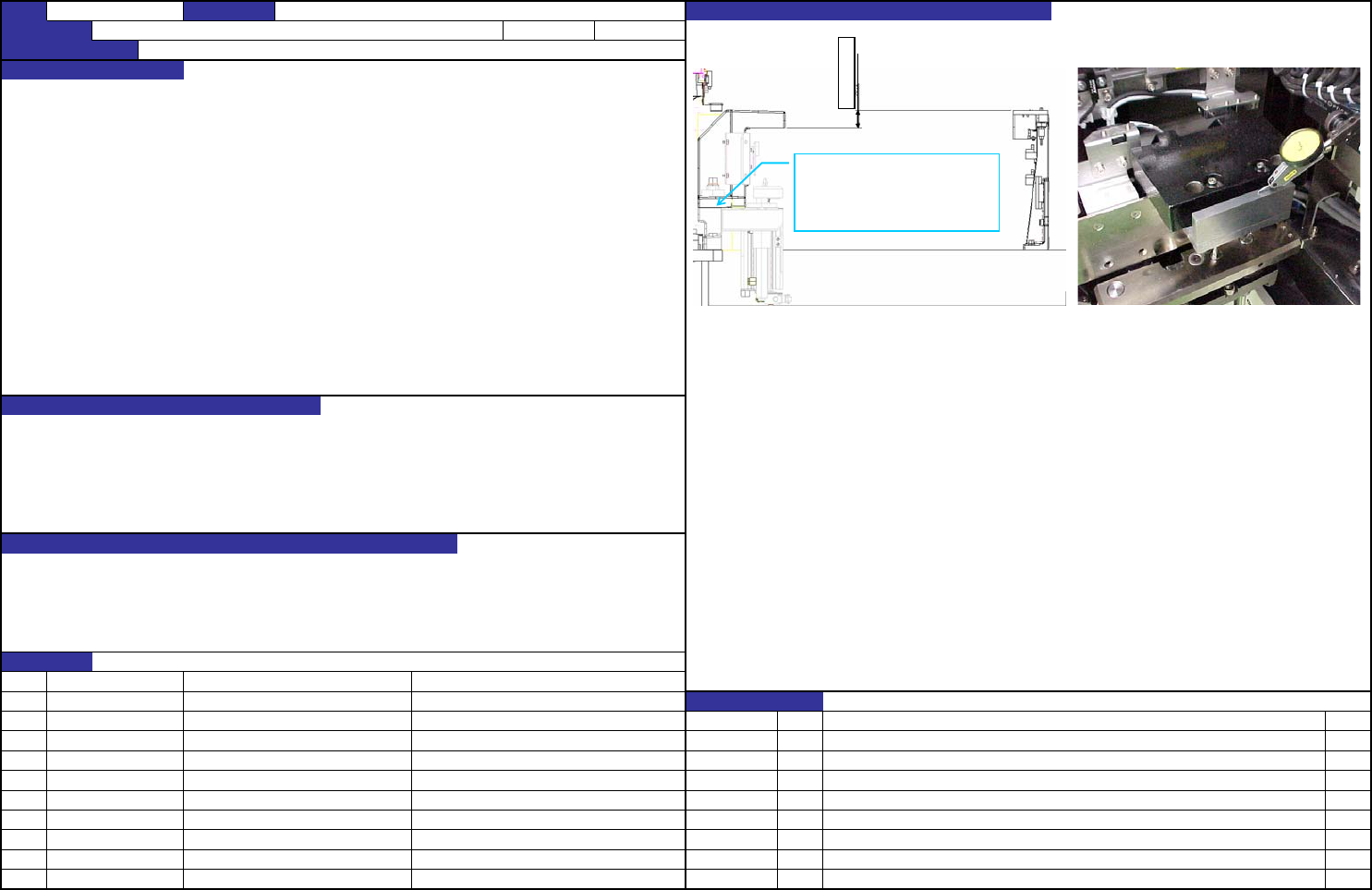

按图所示使用必要数量的BANK_SHIM，将治具装在台架安装面，用千分表测量并进行调整，使
得距校准块的高度以及与Ｙ轴的平行度进入规格值内。
保证供料器的安装位置，保证带式供料器的间隔位置。
带式供料器吸附偏斜
同时吸附率降低
31.2±0.02
箭头部（BANK_SUPPORTER_SI与
ADJUSTER_BASE之间）使用以下垫片：
40070379; BANK_SHIM100
40070380; BANK_SHIM 50
40093382; BANK_SHIM 20
QA表 ＮＯ． 2/2
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－4
FX-3R 装置名称 供料装置 确认方法及调整方法（故障处理方法）
功能名称 供料器架高度调整2
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
供料器安装面的高度：离CA31.2±0.02ｍｍ
与供料器安装面的Y轴的平行度：±0.02ｍｍ

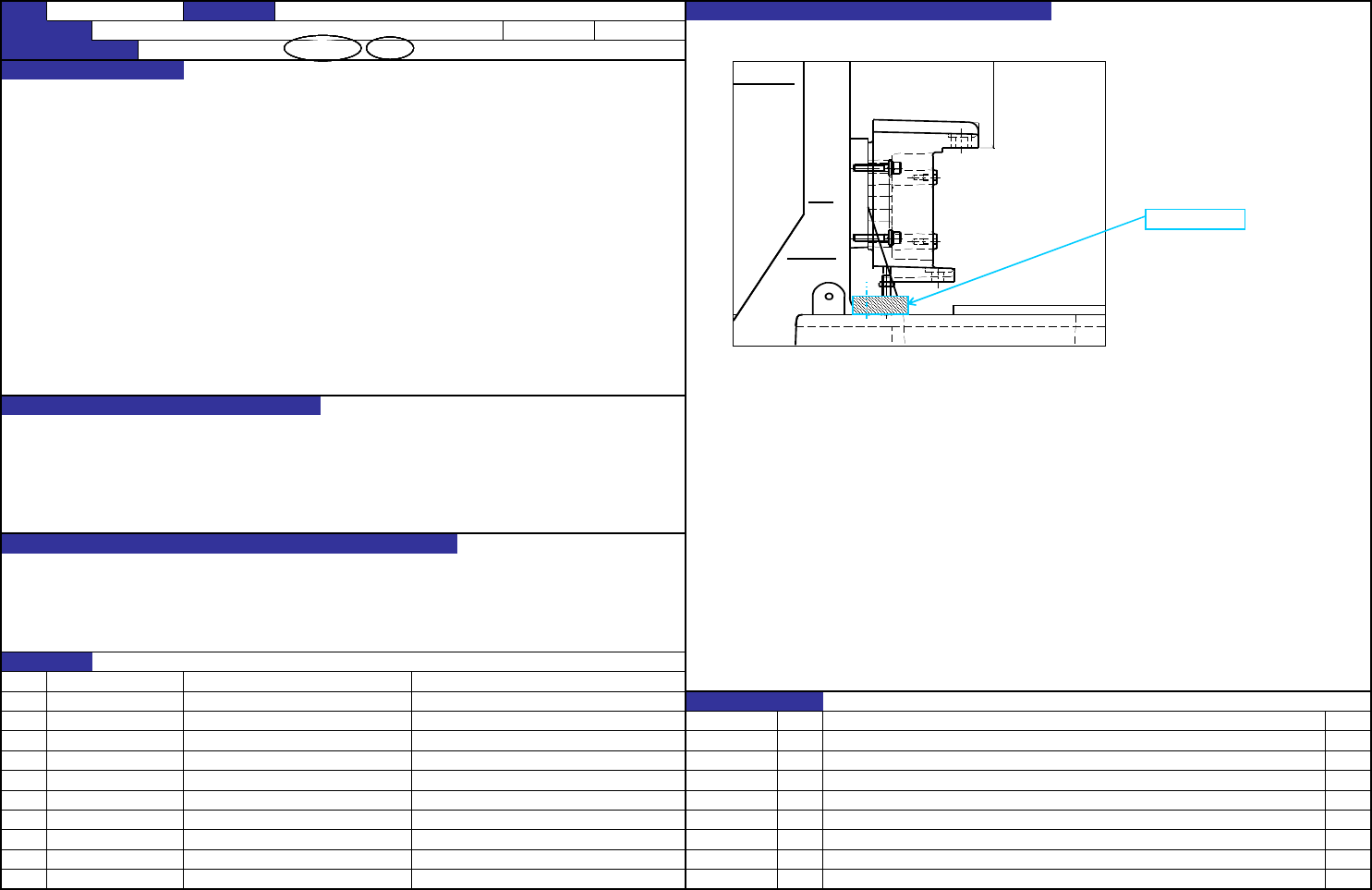

使用高度调整用夹具，如图所示，把夹具安装到供料器安装面，用拨盘仪测定，
把离CAL块的高度和与Y轴的平行度调整到规格值内。
保证供料器安装位置，保证带式供料器的间隔位置。
带式供料器吸附偏斜
同时吸附率降低
高度调整用夹具
31.2±0.02
QA表 ＮＯ． 1/1
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－5
FX-3R 装置名称 供料装置 确认方法及调整方法（故障处理方法）
功能名称 供料器的平行度
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期

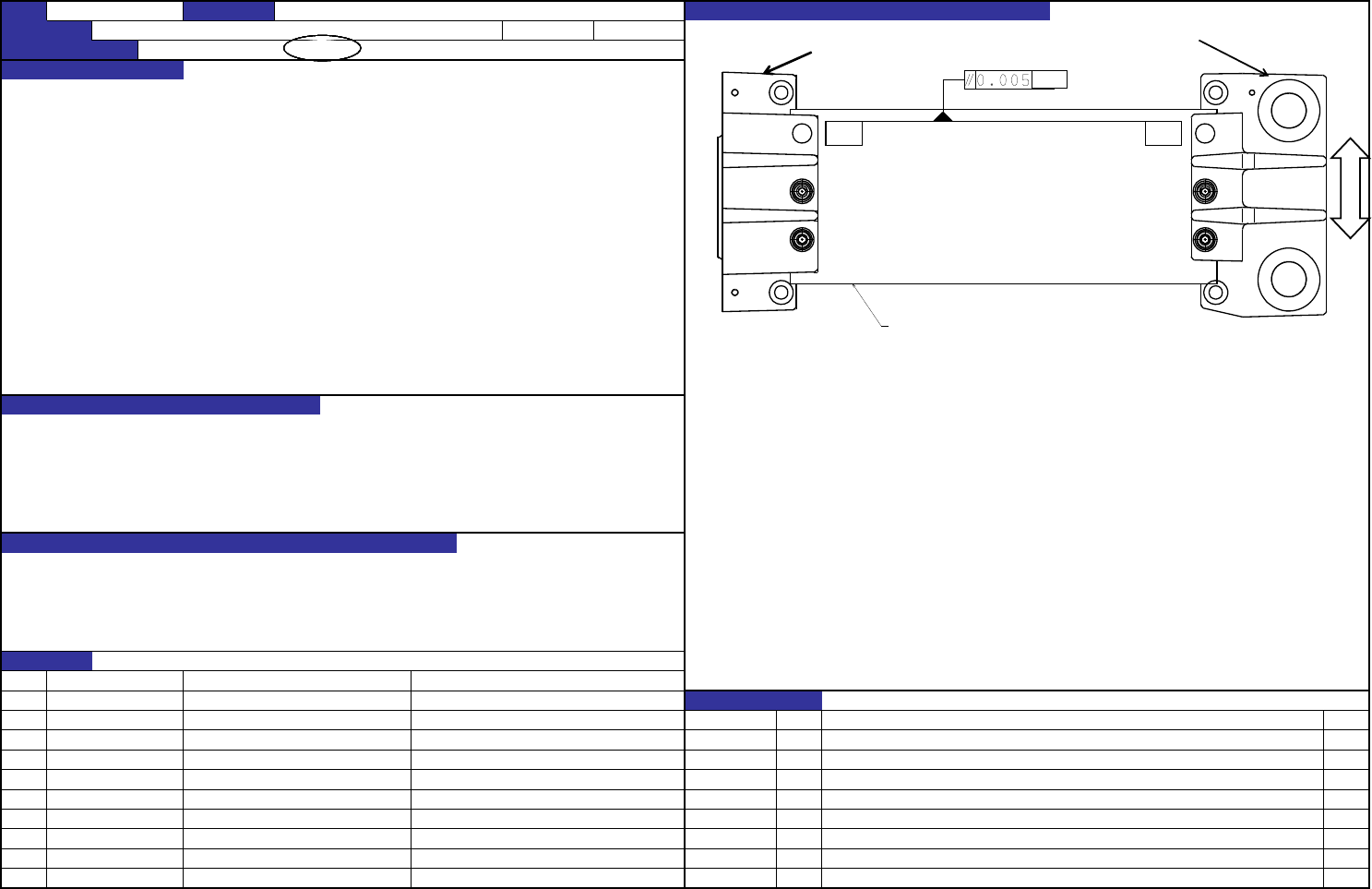

供料器架中央侧，在顶到打入Y轴的弹簧销的状态位置不移动。
移动位置把供料器架外侧调整在规格值内。
在±0.005ｍｍ以内调整X轴的平行。
保证供料器安装位置，保证带式供料器的间隔位置。
带式供料器吸附偏斜
同时吸附率降低
ＦＸ－３用夹具
中央侧
外侧
Ｘ轴
