QA表 ＮＯ． 1/1
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－5
FX-3R 装置名称 供料装置 确认方法及调整方法（故障处理方法）
功能名称 供料器的平行度
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
供料器架中央侧，在顶到打入Y轴的弹簧销的状态位置不移动。
移动位置把供料器架外侧调整在规格值内。
在±0.005ｍｍ以内调整X轴的平行。
保证供料器安装位置，保证带式供料器的间隔位置。
带式供料器吸附偏斜
同时吸附率降低
ＦＸ－３用夹具
中央侧
外侧
Ｘ轴
QA表 ＮＯ． 1/1
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－6
FX-3R 装置名称 供料装置 确认方法及调整方法（故障处理方法）
功能名称 供料器缸筒
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期

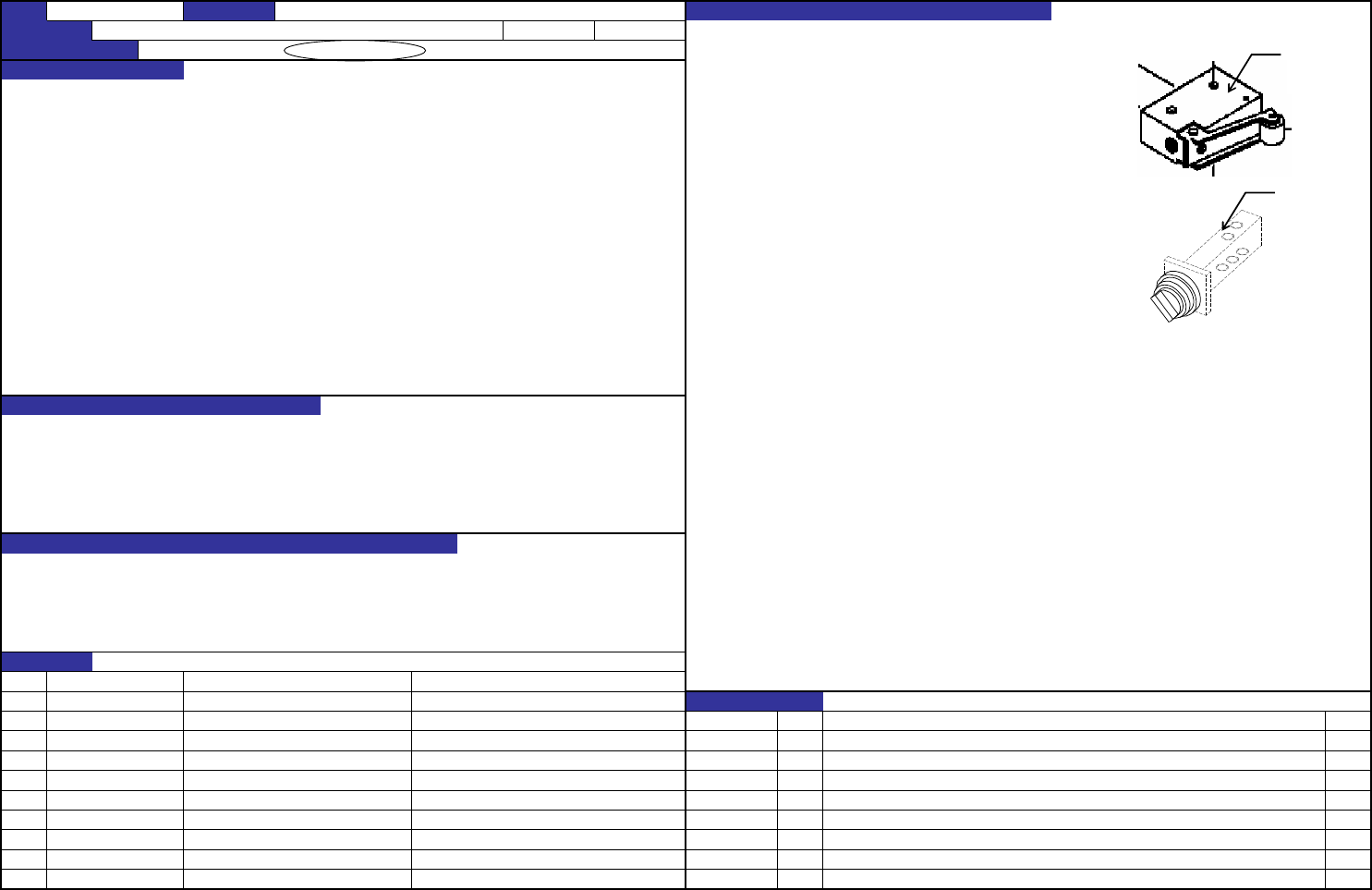

供料器缸筒的上升时间：调整为3.8～4.2秒
供料器缸筒的下降时间：调整为2～2.5秒
左右之差为0.1秒以内
供料器上升下降速度的稳定化
过持时：过紧货降低压力，降低供料能力
过快时：上升芯片跳起
左右的速度有差时：由于供料器定位销的拉毛而产生杂音
１．用工具等将左右的机械操纵阀的阀杆关闭。
２．在未放供料器的状态下，启动选择器（ON）。
３．用秒表或调整工具等，一面对供料器升降机从开始
上升至上升到底的瞬间进行确认，一面用速度控制器
进行调整。
４．关掉选择器（OFF），下降到底的瞬间也以同样方法
进行调整。
５．调整后，用锁定螺母将速度控制器的旋钮固定，
然后再次检查３．４．的项目。
机械操纵阀
选择器
QA表 ＮＯ． 1/1
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－7
内容日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 供料器上升传感器
FX-3R 装置名称 供料装置 确认方法及调整方法（故障处理方法）

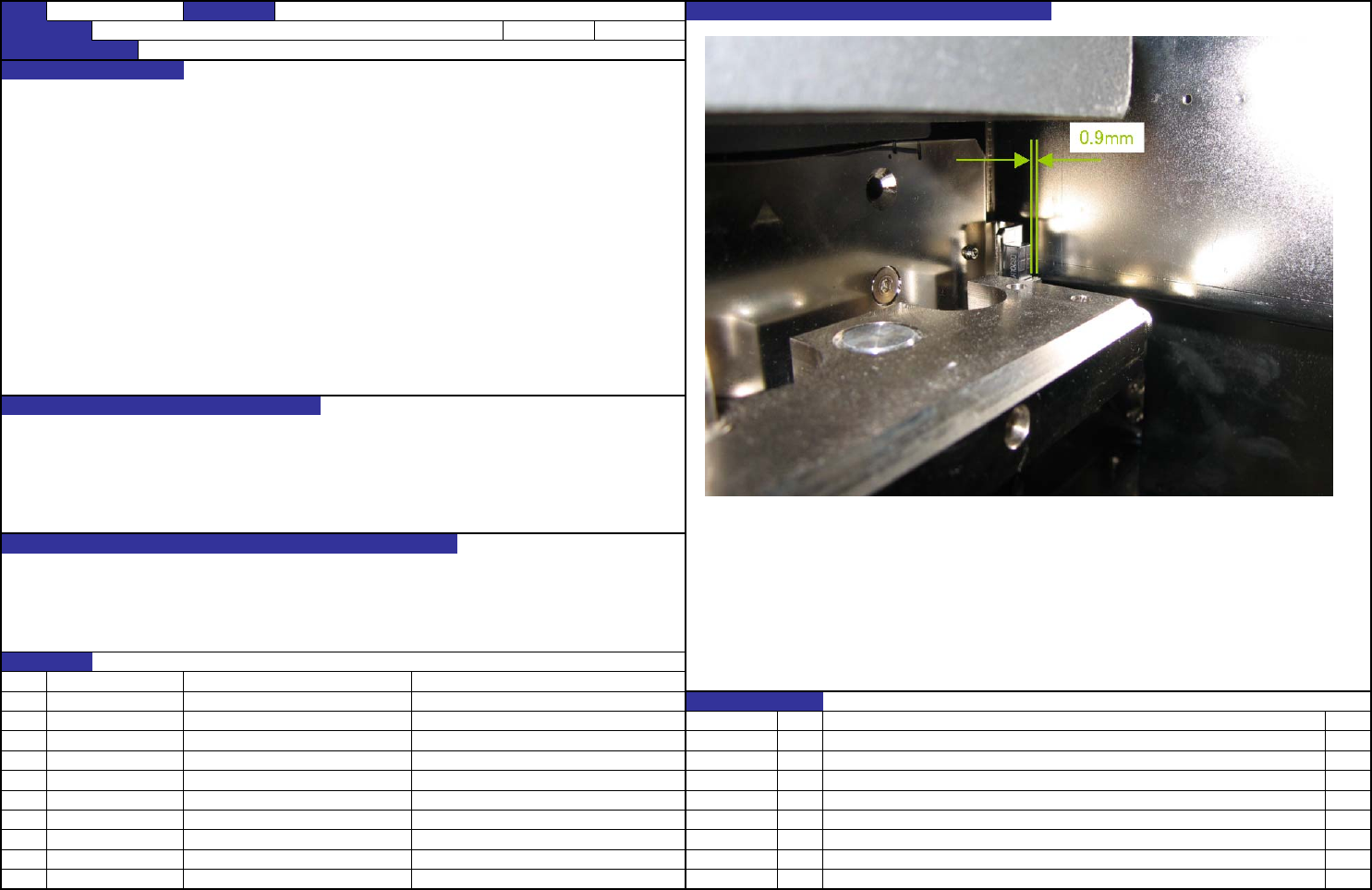

调整配件，把其和传感器的距离调整为0.5～1.5mm。
目标是0.9mm。
供料器的上升下降传感器的运动的稳定化
配件和传感器的距离太近，接触后传感器破损。
配件和传感器的距离太远，打不开。
