QA表 ＮＯ． 1/ 1 机种 ・ 将主送料器安装于3、15、30、45、57的位置。 ・ 测量主送料器的P.P位置，确认处于规格值内。 ※ 测量P．P位置时的示教中，应使用示教点“WINDOW”（参照下图）。 主送料器（治具）的P.P位置：对设计值 （X,Y）±0.05mm。 吸取位置的稳定化 同时吸取率的提高 带式送料器的吸取位置偏移 同时吸取率的降低 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【8】－9 内容 …
QA表 ＮＯ． 1/1
机种

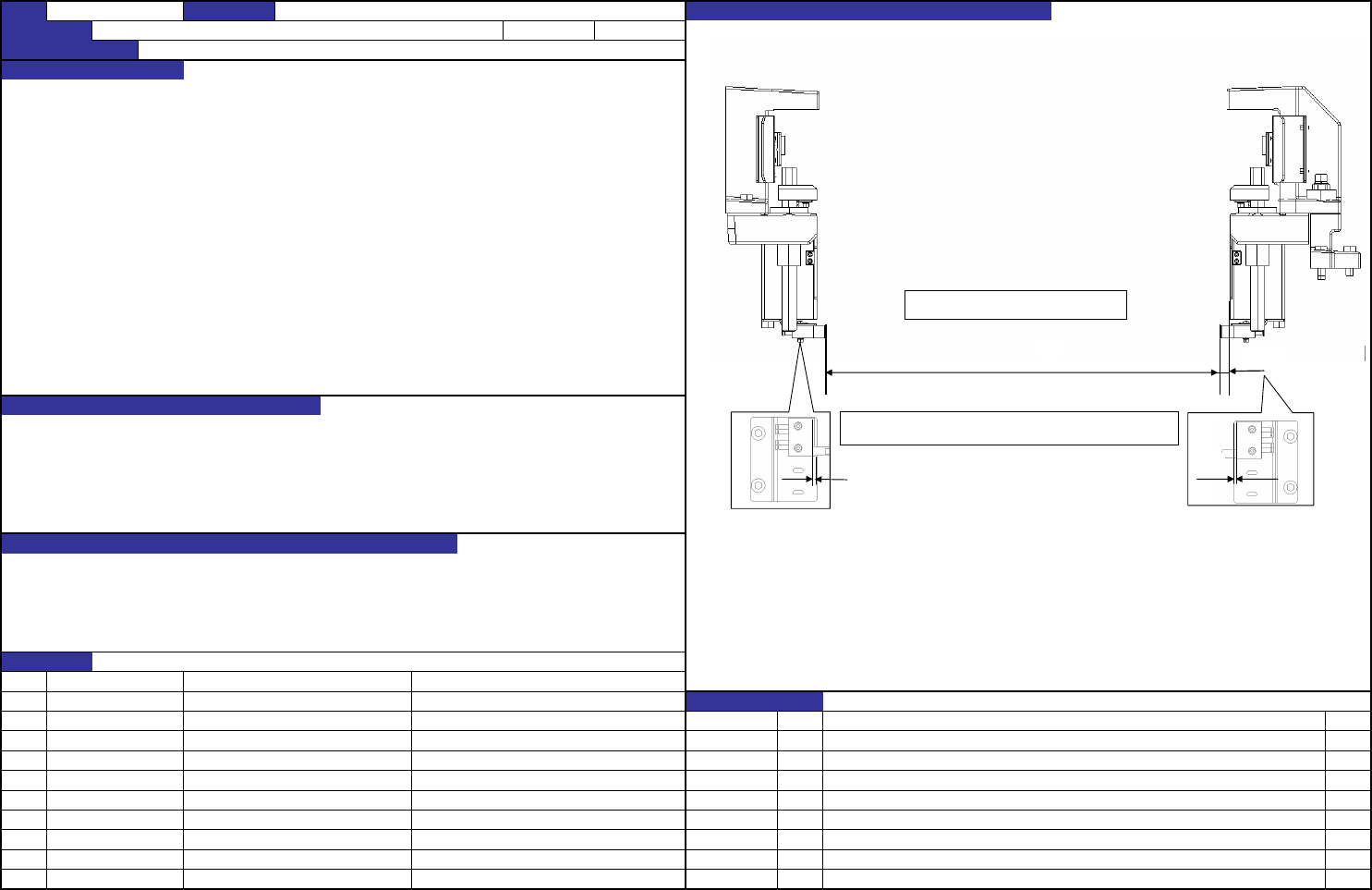

在机械式阀门之转子式杠杆被推入的状态下进行调整，调整到从气缸侧面起8 进距为563 。
要安装得机械操纵阀与安装板金端面平行。
调整后，放入碰块位置已调整好的更换台，确认在靠近左右某一方的状态下能够上升下降。
台架的上升下降、动作的稳定化。
台架不上升下降。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－8
内容
PV010505100 机械式阀门
日期
PV010505000 机械式阀门
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 转子式杠杆的调整
FX-3R 装置名称 供料装置 确认方法及调整方法（故障处理方法）
0
-0.5
0
+1
563
在推入转子式杠杆的状态下的尺寸
8
+1
0
0
-0.5
安装时要使机械式阀门与安装板金端面平行。
平行
平行
QA表 ＮＯ． 1/1
机种
・ 将主送料器安装于3、15、30、45、57的位置。
・ 测量主送料器的P.P位置，确认处于规格值内。

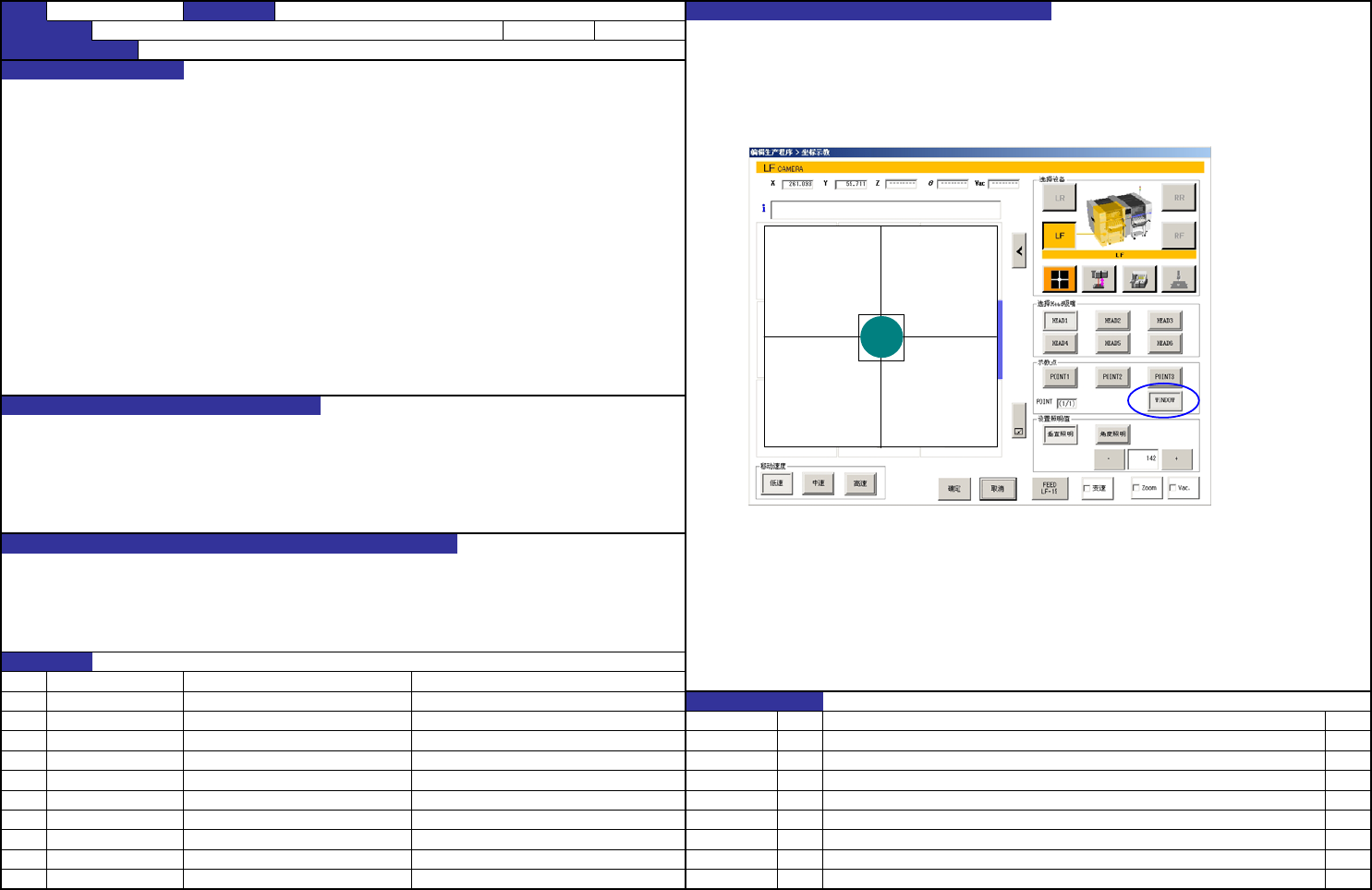

※ 测量P．P位置时的示教中，应使用示教点“WINDOW”（参照下图）。
主送料器（治具）的P.P位置：对设计值 （X,Y）±0.05mm。
吸取位置的稳定化
同时吸取率的提高
带式送料器的吸取位置偏移
同时吸取率的降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－9
内容日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 吸取位置精度（机械式台架）
FX-3R 装置名称 供料装置 确认方法及调整方法（故障处理方法）
QA表 ＮＯ． 1/1
机种
机械式供料器上面-FSD支架上面 ：128±0.1mm
（左右的差在0.1mm以下）
传感器旋钮调整 各种ETF台架没有问题
ETF放在轨道上就被错误插入安全罩内时，可以测知。
当安装得高时：不能测出放在轨道上被插入的ETF，造成Head压坏。
当安装得低时：正常插入的ETF却被测出，从而无法生产。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－10
内容日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 ETF检测传感器的高度
FX-3R 装置名称 供料装置 确认方法及调整方法（故障处理方法）
EFDS托架L/R
ETF检测传感器
台架上面
投光侧传感器
贴片机上面图
LF
RF
RR
LR
REAR
FRONT
LEFT
RIGHT
受投
受投
受 投
受 投
（传感器的调整顺序）
① 把投光侧的旋钮转到最小侧（左侧），使传感器处于遮断状态。
② 慢慢向最大侧（右侧）旋转旋钮，旋至受光侧显示灯红绿都亮的位置。
③ 安装ETF台架，将放在滑轨上的ETF装在台架的左・中・右，检查传感器是否能启动。
※ 传感器为关掉（緑灯熄灯）状态时，请转动电位器，使緑灯点亮。
