1OM-1604
2-7
第二章2.操作界面
[ 画面切换 ] 按钮
切换到识别图像的显示界面。
Reference
关于
“
识别界面
”
，请参照
“
第二章 2.2 识别界面
”
章节。
[ 返回 ] 按钮
结束操作界面，返回到初始界面。
Reference
关于
“
退出登录
”
，请参照
“
第二章 4.1 退出登录
”
章节。
[6]操作 / 显示部
显示装置图像、操作按钮、相关信息等。
各操作界面的显示内容有所不同。
[7]Tab 以及选项卡
界面由多个页面构成时，在界面上部有被称作 Tab 的卡片型旋钮或按钮。
在 Tab 标有各页面的名称，按下 Tab，便切换到该页面 ( 画面 )。
[8]状态栏
显示登录类型、显示界面的编号、当前日期以及时间。
1011-002
1OM-1604
2-8
第二章2.操作界面

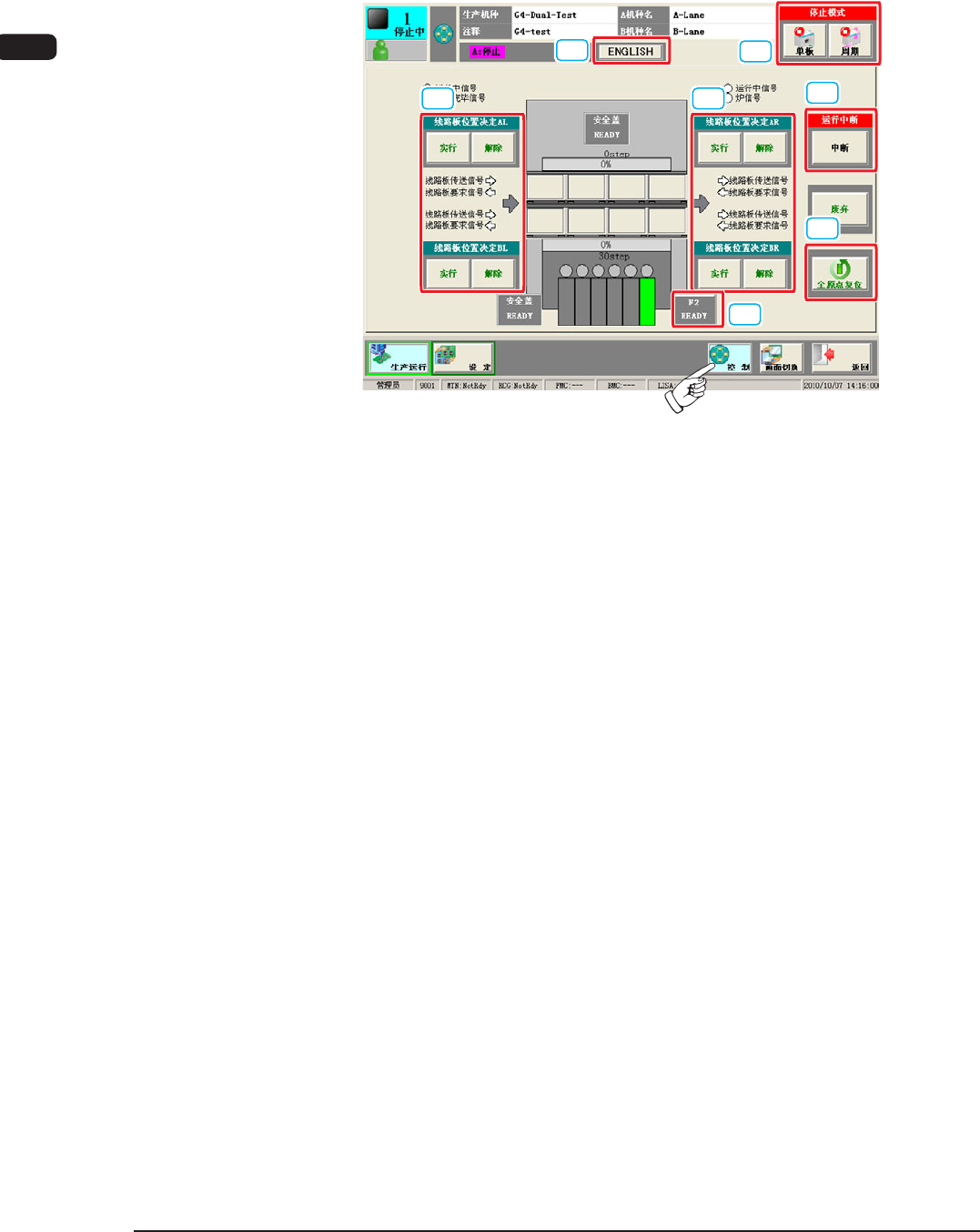

2.1 控制菜单
在通用菜单栏，按下 [ 控制 ] 按钮，便显示
“
控制菜单
”
界面。
在
“
控制菜单
”
界面集中配置有基本的操作执行按钮。
[1] [1]
[3]
[4]
[5]
[2]
[6]
F1B6-1
[1]线路板位置决定 ( 定位 )
AL、AR、BL、BR
[ 实行 ] 按钮
按下 [ 实行 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，支撑台
以及夹板上升，线路板定位部上的线路板被定位。
[ 解除 ] 按钮
按下 [ 解除 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，支撑台
以及夹板下降，线路板定位被解除。
1011-002
1OM-1604
2-9
第二章2.操作界面
[2][F2READY] 按钮
按下 [F2 READY] 按钮，装置主机的送料器准备完了开关亮灯 / 灭灯，
送料器夹板按杆锁定 / 锁定解除。
Note
不能进行送料器安装台的上升 / 下降，此时请用装置主机的送料器准
备完了开关进行。
Reference
关于装置主机的送料器准备完了开关，请参照
“
第一章 2.2.2 送料
器准备完了开关
”
以及
“
第一章 2.2.3 机盖锁定开关
”
章节。
[3]停止模式
[ 单板 ] 按钮
作业中的线路板生产结束后，排出线路板停止生产运行。
[ 周期 ] 按钮
作业中的线路板元件贴装结束后，停止生产运行。
[4]运行中断
[ 中断 ] 按钮
装置状态变为
“
暂停
”
时，显示 [ 中断 ] 按钮。
按下 [ 中断 ] 按钮，
“
暂停
”
状态被解除，装置进入
“
停止
”
状态。
[5][ 全原点复位 ] 按钮
按下 [ 全原点复位 ] 按钮后，在 10 秒钟内再按操作台的 [START] 按钮，
进行全轴的原点复位。
[6][ENGLISH] 按钮
切换中国语显示与英语显示。
