1OM-1604 2-1 1 第二章2.操作界面 [2] 显示图像操作按钮 用以下按钮切换对 “ [1] 识别图像显示领域 ” 中显示的图像进行放大或 移动等操作的模式。 [ ]按钮 : 通常操作模式 [ ] 按钮 : 图像放大模式 按下 [ ] 按钮移行到图像放大模式后 ( 指针 形状变为 记号。)，触摸想要放大的图像或 在图像上点击鼠标的左按钮，图像便以指针位 置为中心被放大。 想要固定位置而放大时，请将指针对准图像的 中…
1OM-1604
2-10
第二章2.操作界面
2.2 识别界面
按下操作界面的通用菜单栏的 [ 画面切换 ] 菜单按钮，触摸台显示便切换到
“
认识 ( 识别 ) 图像
”
界面。

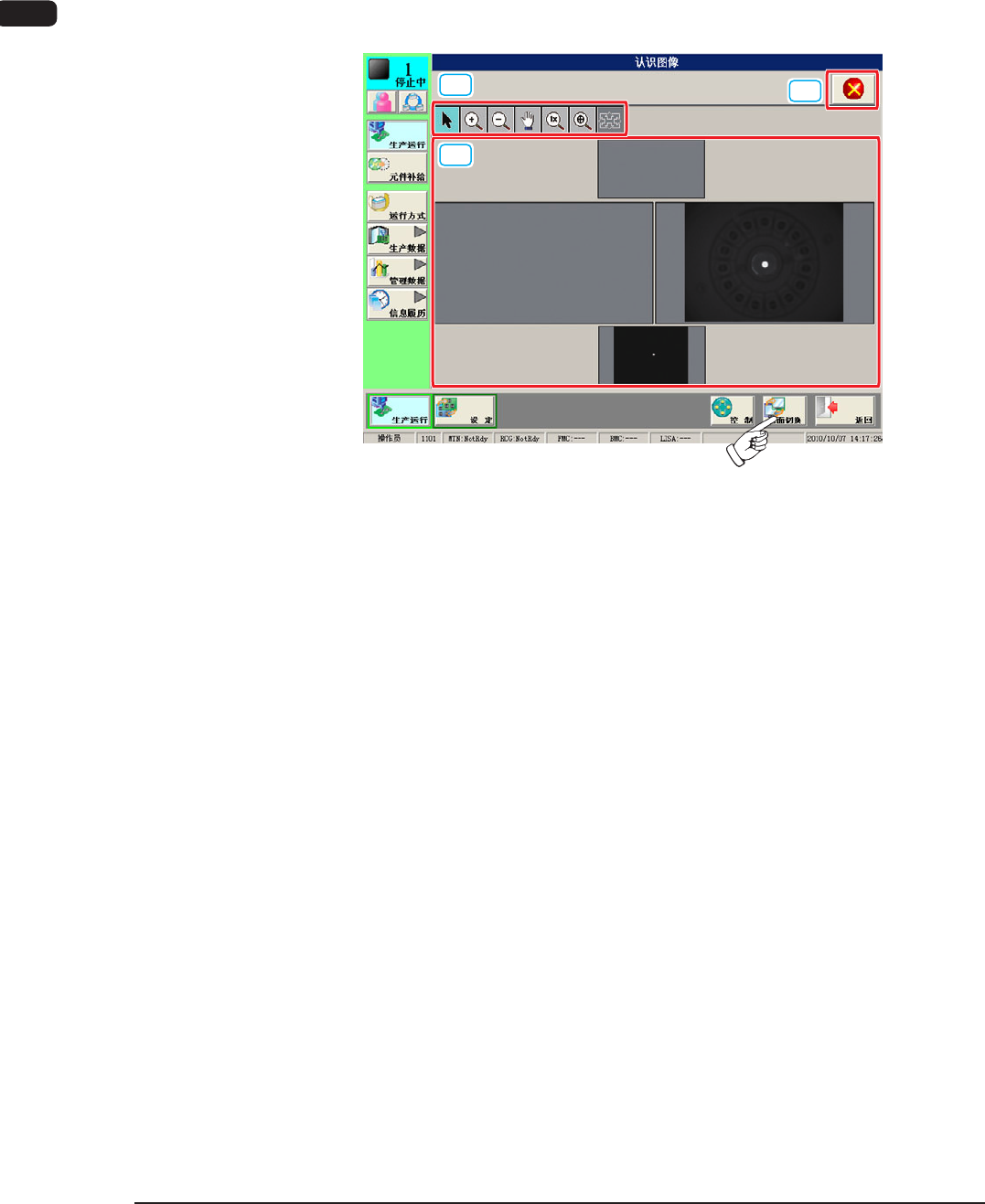

2.2.1 通常操作时的识别界面
在
“
运行中
”
显示识别界面时，显示如下界面。
[1]
[3]
[2]
F1B6-2
[1]识别图像显示领域
显示各模块的识别图像 ( 照相机图像 )。
可选择多重 (2 横梁同时 ) 显示和单一 (1 横梁 ) 显示。
通过选择想要切换显示的识别图像，切换识别图像显示领域的显示内
容。
1011-002
1OM-1604
2-11
第二章2.操作界面
[2]显示图像操作按钮
用以下按钮切换对
“
[1] 识别图像显示领域
”
中显示的图像进行放大或
移动等操作的模式。
[
]按钮 : 通常操作模式
[
] 按钮 : 图像放大模式
按下 [
] 按钮移行到图像放大模式后 ( 指针
形状变为
记号。)，触摸想要放大的图像或
在图像上点击鼠标的左按钮，图像便以指针位
置为中心被放大。
想要固定位置而放大时，请将指针对准图像的
中心后放大。
[
] 按钮 : 图像缩小模式
按下 [
] 按钮移行到图像缩小模式后 ( 指针
形状变为
记号。)，触摸想要缩小的图像或
在图像上点击鼠标的左按钮，图像便以指针位
置为中心被缩小。
想要固定位置而缩小时，请将指针对准图像的
中心后缩小。
[
] 按钮 : 图像移动模式
按下 [
] 按钮切换到图像移动模式时 ( 指针
形状变为
记号。)，在想要移动的图像上拖
曳 ( 按住鼠标的左按钮移动 )。
1011-002
1OM-1604
2-12
第二章2.操作界面
[ ] 按钮 : 图像实际大小显示模式 ( 将图像显示为实际大
小。)
按下 [
] 按钮移行到图像实际大小显示模式
后 ( 指针形状变为
记号。)，触摸想要实际
大小显示的图像或在图像上点击鼠标的左按钮，
图像便以指针位置为中心被实际大小显示。
想要固定位置而实际大小显示时，请将指针对
准图像的中心后，进行实际大小显示。
[
] 按钮 : 满画布显示模式 ( 在识别图像显示领域中满画
布显示图像。)
按下 [
] 按钮移行到满画布显示模式后 ( 指
针形状变为
记号。)，触摸想要满画布显示
的图像或在图像上点击鼠标的左按钮，图像便
以指针位置为中心被满画布显示。
想要固定位置而在识别图像显示领域上满画布
显示图像时，请将指针对准图像的中心后，进
行满画布显示模式下的显示。
