1OM-1604 2-13 第二章2.操作界面 [ ] 按钮 : 图像目视对齐模式 单一显示识别图像后，按下 [ ] 按钮，便显 示图像移动按钮。 F1B6-3 图像移动按钮 ( 按钮 ) 向选择按钮的箭头指向移动图像。 [ ] 按钮 : 切换按钮 进行正反面判定、极性判定的图像切换。 [ ] 按钮 : 多重模式显示按钮 切换到多重显示界面。 [3] 关闭按钮 ([ ] 按钮 ) 关闭目视对齐模式的识别界面。 101 1-…
1OM-1604
2-12
第二章2.操作界面
[ ] 按钮 : 图像实际大小显示模式 ( 将图像显示为实际大
小。)
按下 [
] 按钮移行到图像实际大小显示模式
后 ( 指针形状变为
记号。)，触摸想要实际
大小显示的图像或在图像上点击鼠标的左按钮，
图像便以指针位置为中心被实际大小显示。
想要固定位置而实际大小显示时，请将指针对
准图像的中心后，进行实际大小显示。
[
] 按钮 : 满画布显示模式 ( 在识别图像显示领域中满画
布显示图像。)
按下 [
] 按钮移行到满画布显示模式后 ( 指
针形状变为
记号。)，触摸想要满画布显示
的图像或在图像上点击鼠标的左按钮，图像便
以指针位置为中心被满画布显示。
想要固定位置而在识别图像显示领域上满画布
显示图像时，请将指针对准图像的中心后，进
行满画布显示模式下的显示。
1011-002
1OM-1604
2-13
第二章2.操作界面
[ ] 按钮 : 图像目视对齐模式
单一显示识别图像后，按下 [
] 按钮，便显
示图像移动按钮。
F1B6-3
图像移动按钮 ( 按钮 )
向选择按钮的箭头指向移动图像。
[
] 按钮 : 切换按钮
进行正反面判定、极性判定的图像切换。
[
] 按钮 : 多重模式显示按钮
切换到多重显示界面。
[3]关闭按钮 ([
] 按钮 )
关闭目视对齐模式的识别界面。
1011-002
1OM-1604
2-14
第二章3.数据的输入
3. 数据的输入
就在操作界面上输入数据的方法进行说明。
3.1 数值数据的输入
Procedure
(1) 在操作界面中，按显示输入界面的按钮。
( 显示输入界面。)

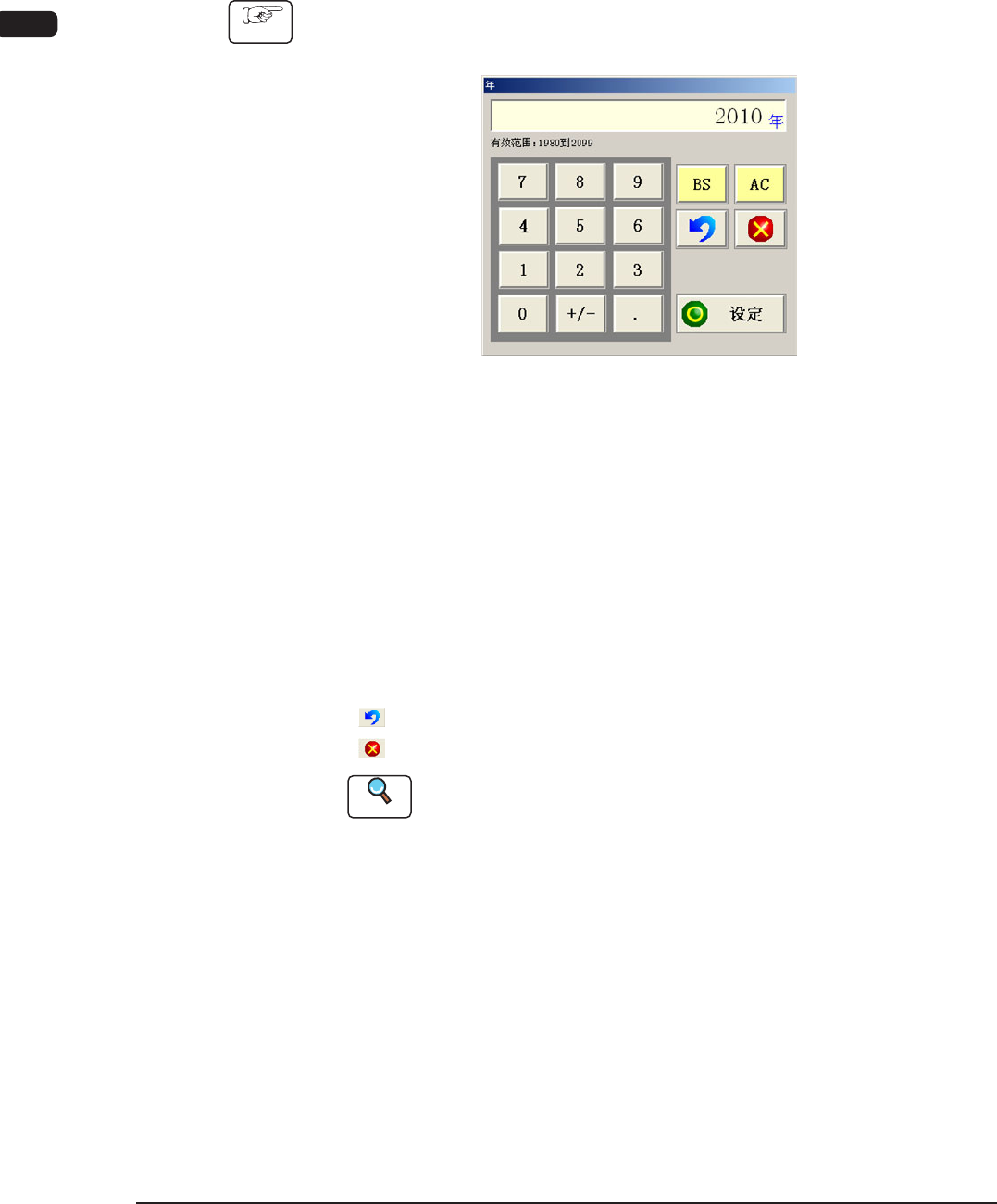

数值数据的输入界面示例F1B7
(2) 参考显示在界面下部的有效范围，用数字键输入。
( 在输入界面上端的显示框显示出所输入的数据。)
(3) 确认所输入的数据后，按 [ 设定 ] 按钮。
( 输入界面被关闭，在操作界面显示所输入的数据。)
进行输入数据的修正或中断输入操作时，使用以下按钮。
[BS] 按钮 : 删除输入的一字节数据。
[AC] 按钮 : 删除显示框内显示的所有数据。
[] 按钮 : 重新输入。
[] 按钮 : 中止数据的输入操作。
Reference
关于口令等字符数据的输入请参照
“
第二章 3.2 字符数据的输入
”
章节。
