1OM-1604-002_w - 第139页
1OM-1604 3-24 第三章2.生产机种的切换 2.3.6 元件吸取位置的确认 通常少许的吸取位置偏离被自动跟踪，因此不需要吸取位置的确认，但是吸 取位置不能顺利进行精密元件等初次的元件吸取时，进行 “ 送料器吸取位置 教示 ” 。 Reference “ 送料器吸取位置教示 ” 的详细内容请参照 “ 第二卷 第六章 7.5 吸取位 置补正教示 ” 章节。 101 1-002
1OM-1604
3-23
第三章2.生产机种的切换
(7) 打开透明盖。
注意
马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行
调整作业，因此请充分注意安全。
(8) 用手指轻压线路板，确认支撑销位置是否有问题。
(9)
关闭透明盖。
(10) 按机盖锁定开关，打开开关灯。
1011-002
1OM-1604
3-24
第三章2.生产机种的切换
2.3.6 元件吸取位置的确认
通常少许的吸取位置偏离被自动跟踪，因此不需要吸取位置的确认，但是吸
取位置不能顺利进行精密元件等初次的元件吸取时，进行
“
送料器吸取位置
教示
”
。
Reference
“
送料器吸取位置教示
”
的详细内容请参照
“
第二卷 第六章 7.5 吸取位
置补正教示
”
章节。
1011-002
1OM-1604
3-25
第三章2.生产机种的切换
2.4 贴装确认
2.4.1 运行方式的设定
开始生产运行前，请在
“
运行方式
”
界面对生产机种的运行方式进行以下确
认和设定。
运行方式指定的确认和设定
按
“
运行方式
”
界面的 [ 指定运行方式 ]Tab，显示
“
指定运行方式
”
界面。
“

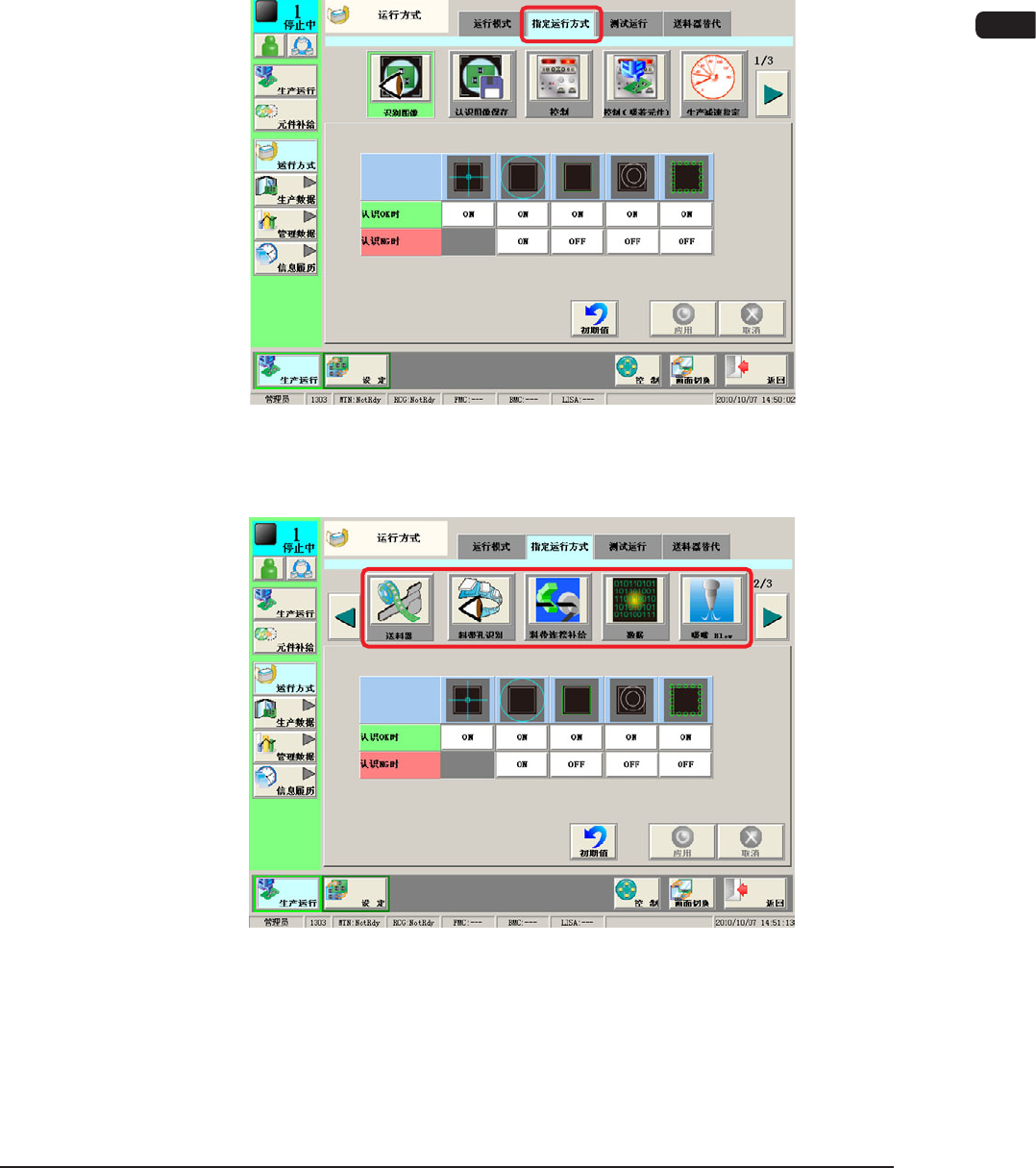

指定运行方式
”
界面 ( 第一页 )F1D18
按页面切换按钮，依次显示
“
指定运行方式
”
界面的第二页。
“
指定运行方式
”
界面 ( 第二页 )F1D19
1011-002
