1OM-1604 3-27 第三章2.生产机种的切换 2.4.2 元件的贴装确认 确认是否能够正确贴装元件。 Procedure (1) 从前工序搬入线路板。 Reference 手动搬运线路板时， 请参照 “ 第三章 4.1.1 手动贴装线路板的步骤 ” 章节。 (2) 按操作台的 [START] 按钮。 ( 开始贴装运行。) (3) 按 [ 单板 ] 按钮。 (4) 确认贴装结束线路板的贴装位置、角度和元件种类是否正确。 1…
1OM-1604
3-26
第三章2.生产机种的切换
“

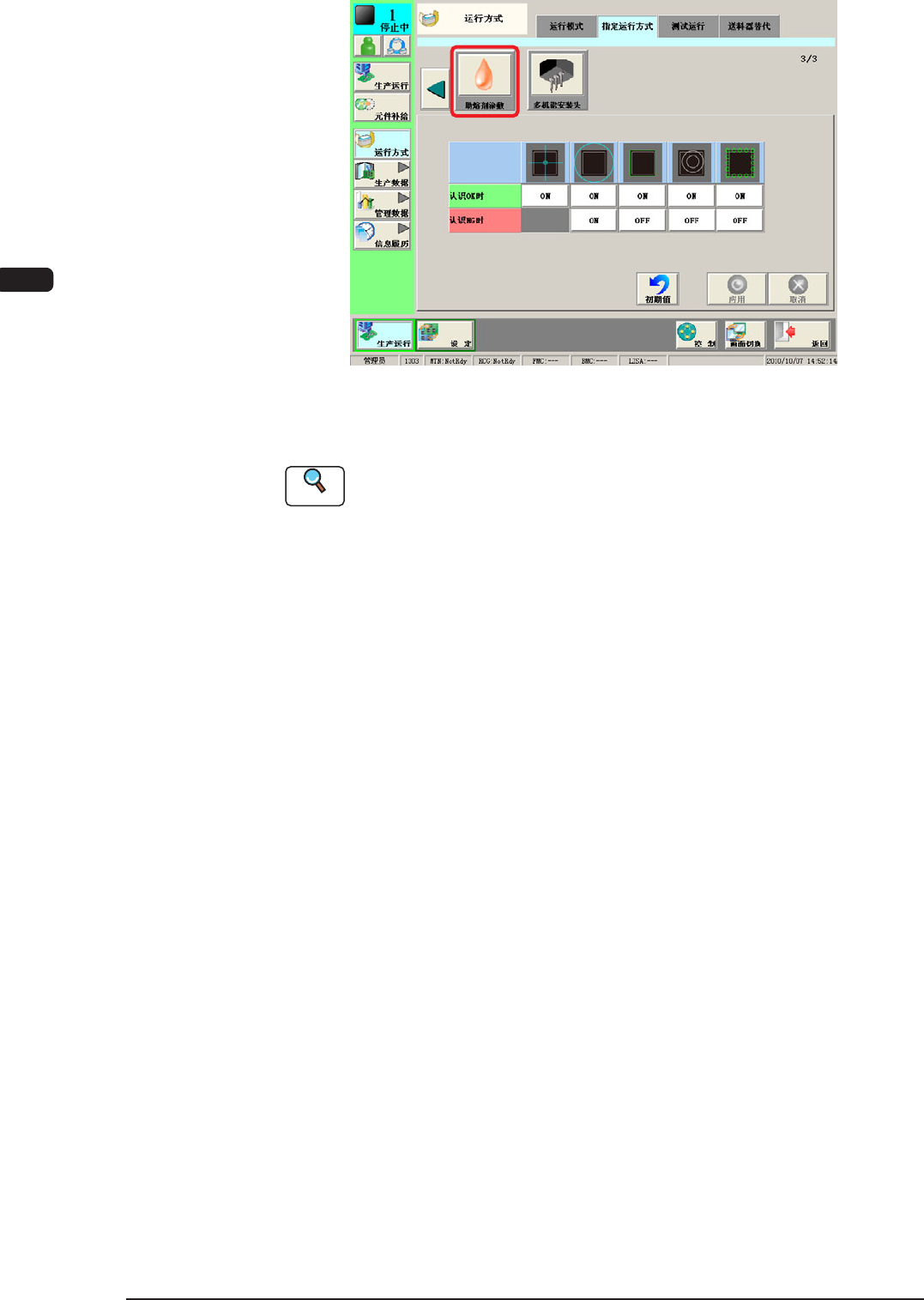

指定运行方式
”
界面 ( 第三页 )F1D20
从各图标进行各功能的确认和设定。
Reference
详细内容请参照
“
第二卷 第一章 4.2 指定运行方式
”
章节。
1011-002
1OM-1604
3-27
第三章2.生产机种的切换
2.4.2 元件的贴装确认
确认是否能够正确贴装元件。
Procedure
(1) 从前工序搬入线路板。
Reference
手动搬运线路板时，请参照
“
第三章 4.1.1 手动贴装线路板的步骤
”
章节。
(2) 按操作台的 [START] 按钮。
( 开始贴装运行。)
(3) 按 [ 单板 ] 按钮。
(4)
确认贴装结束线路板的贴装位置、角度和元件种类是否正确。
1011-002
1OM-1604
3-28
第三章3.元件的补给
3. 元件的补给
生产运行中的元件补给分为元件断料时、生产运行中、有意识补给元件
时等。
3.1 发生元件断料时
生产运行中发生元件断料时，装置用以下警报告知。
塔灯 : 亮红色灯。
蜂鸣器 : 蜂鸣器发出断续音。
操作台的 [START] 按钮 : 闪烁。
此时按以下步骤补给元件，重新启动生产运行。

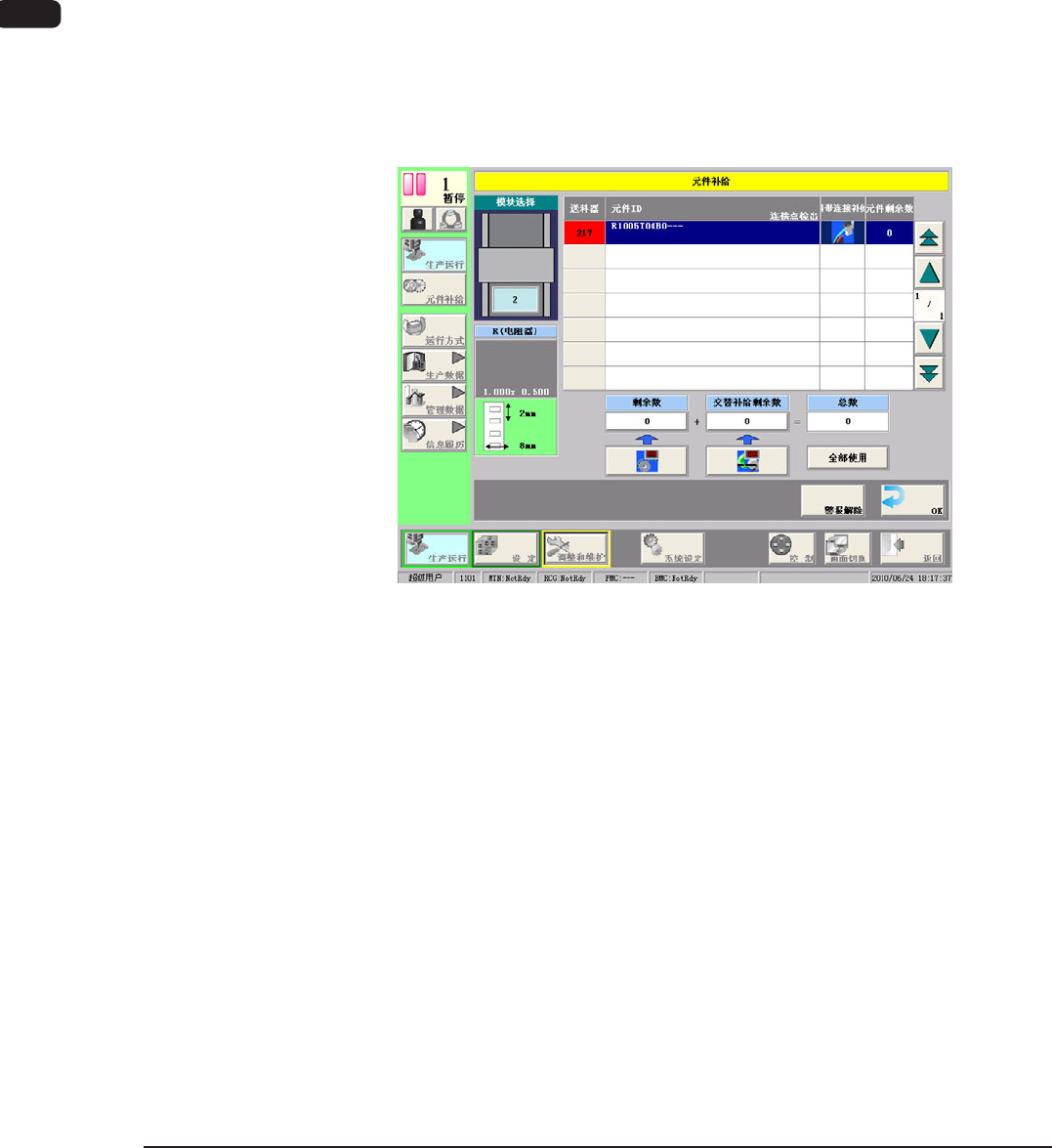

发生元件断料时，显示
“
元件补给
”
界面。
元件断料的送料器及送料器安装台的图像显示部用红色显示。
F1C14
