1OM-1604 3-30 第三章3.元件的补给 (4) 在送料器上补给元件。 (5) 将进行元件补给的送料器安装到指定的 Fdr No. 位置。 通知 请在正确的 FdrNo. 上安装送料器。 错误安装送料器会导致元件被安装头夹住。 请将送料器插入到底。 若没有被插入到底，即使发生抑制器钩脱落或抑制器浮动时 也无法检出，与安装头冲突。 请正确安装送料器，不要使其松动。 如果安装不良，将导致与安装头部的冲突或吸取异常。 Refe…
1OM-1604
3-29
第三章3.元件的补给
Procedure
(1) 从
“
送料器一览
”
中按下元件断料的送料器的按钮 ( 红色 )。
( 在
“
元件补给
”
界面的送料器配置图上显示元件断料发生模块内的全
部送料器，发生位置用红色显示。)
送料器配置图用不同颜色显示送料器的状态。
红色 : 发生元件断料和送料器未设置等无法使用送料器的状态。
粉红色 : 发生接合停止的送料器。
黄色 : 元件断料预告等需要注意的送料器。
绿色 : 送料器正常。
灰色 : 线路板程序中未使用的送料器。
也能确认除元件断料的送料器 ( 红色 ) 外的其他送料器的状态并同时进行
元件补给。
(2) 按 [ 警报解除 ] 按钮，解除警报。

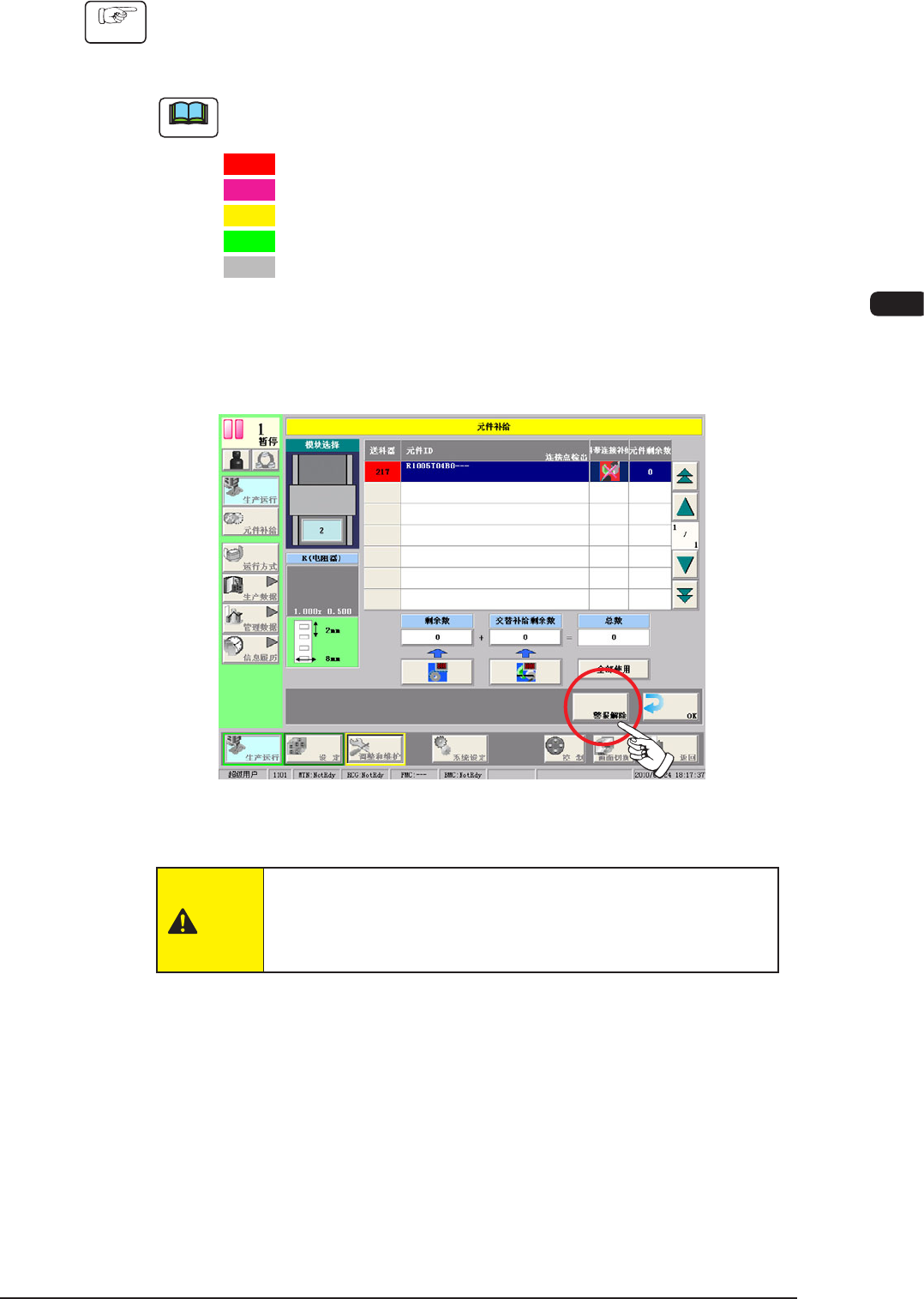

F1C15
(3) 拆卸发生元件断料的送料器。
注意
装卸时请避免带式送料器掉落。
带式送料器掉落可能会导致足部受伤或送料器损坏。
请一台一台使用，注意不要使其掉落。
1011-002
Note
1OM-1604
3-30
第三章3.元件的补给
(4) 在送料器上补给元件。
(5) 将进行元件补给的送料器安装到指定的 Fdr No. 位置。
通知
请在正确的 FdrNo. 上安装送料器。
错误安装送料器会导致元件被安装头夹住。
请将送料器插入到底。
若没有被插入到底，即使发生抑制器钩脱落或抑制器浮动时
也无法检出，与安装头冲突。
请正确安装送料器，不要使其松动。
如果安装不良，将导致与安装头部的冲突或吸取异常。
Reference
送料器的安装和拆卸方法，请参照
“
SIGMA-G4/G5 带式送料器
”
使用说
明书的
“
2. 带式送料器的安装及拆卸方法
”
章节。
(6) 送料器的交换结束后，在
“
元件补给
”
界面，设定补给的元件数。
•
补给了新编带时
按 [ ]( 元件补给 ) 按钮。
确认送料器一览内的余量，确认已进行元件补给。
•
补给了使用过的编带时
( 编带的元件数和元件数据库中设定的数量不同时 )
按 [ ]( 交替补给剩余数 ) 按钮，在
“
当前元件余数
”
输入界面输
入补给的元件数。
确认送料器一览内的余量，确认已进行元件补给。
(7)
按操作台的 [START] 按钮。
( 闪烁中的 [START] 按钮变为亮灯 ( 绿色 )，再开始运行。)
1011-002
1OM-1604
3-31
第三章3.元件的补给
3.2 生产运行中补给元件时
Procedure
(1) 按操作台的 [STOP] 按钮，暂停生产。
(2) 从送料器安装台拆卸元件变少的送料器。
(3)
在送料器放置新的元件并安装到送料器安装台。
(4) 按生产运行菜单的 [ 元件补给 ] 按钮，切换到
“
元件补给
”
界面。

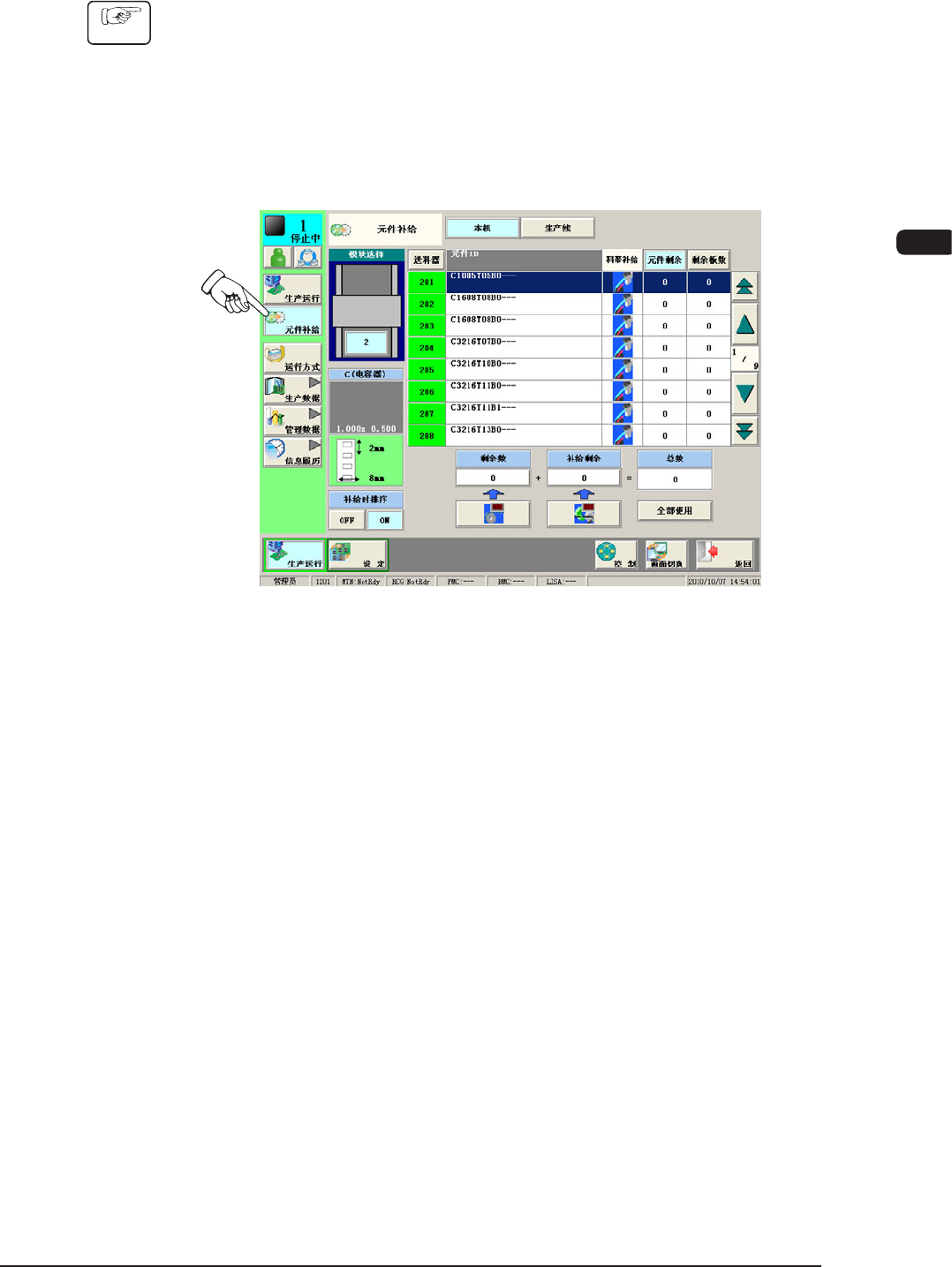

F1C16
(5) 按进行了元件补给的 Fdr No. 的按钮。
