1OM-1604
3-34
第三章3.元件的补给

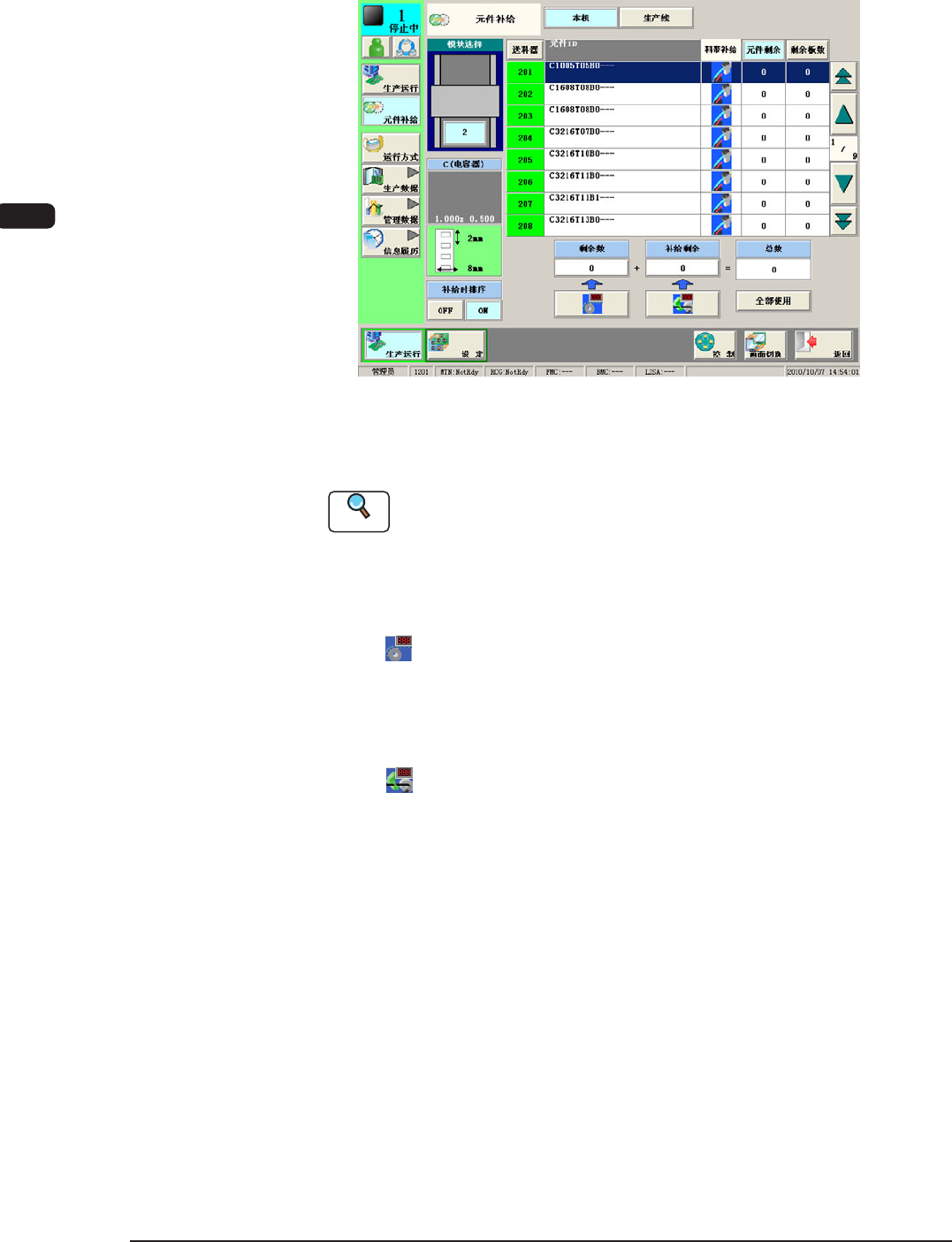

(3) 按下显示在预告界面中需要进行接合准备的 Fdr No 的按钮，确
认元件数据概要。
( 需要准备接合的元件其接合图标显示为红色。)
F1C18
(4) 进行接合作业，在送料器补给元件。
Reference
关于接合作业的详细内容，请参照
“
SIGMA-G4/G5 带式送料器
”
使用说明书的
“
6. 接合
”
章节。
(5) 设定补给的元件。
•
接合了新编带时
按 [ ]( 元件补给 ) 按钮。
确认送料器一览内的余量，确认已进行元件补给。
•
接合了使用过的编带时
( 编带的元件数和元件数据库中设定的数量不同时 )
按 [ ]( 交替补给剩余数 ) 按钮，在
“
料带连接余数
”
输入
界面输入补给的元件数。
确认送料器一览内的余量，确认已进行元件补给。
1011-002
1OM-1604
3-35
第三章4.线路板的补给
1011-002
4. 线路板的补给
生产运行中发生线路板断料时，前工序的装置发出异常警报或装置自动停
止。
•
前工序的装置发出异常警报时
请在前工序装置补给线路板，再开始生产运行。
•
装置自动停止时
前工序装置正常自动停止。
通常意味着生产的结束。
4.1 线路板的手动贴装及取出步骤
在进行向供给传送带手动贴装线路板及从排出传送带取出作业之前，请
注意以下项目。
注意
开始运行前，请确认装置周围 ( 尤其操作侧的相反侧 ) 是否
有人或放有工具和元件之类的物品。
4.1.1 手动贴装线路板的步骤
Procedure
(1) 使装置处于停止状态。
(2) 将线路板放在缓冲部的搬送带上。
(
放置线路板时，请轻轻放在带子上。有可能因搬送带的伸展或切断，无
法正常进行线路板的搬送。)
Notice
请不要让线路板碰到搬送线路板检出传感器。
会导致传感器破损、无法检出线路板。

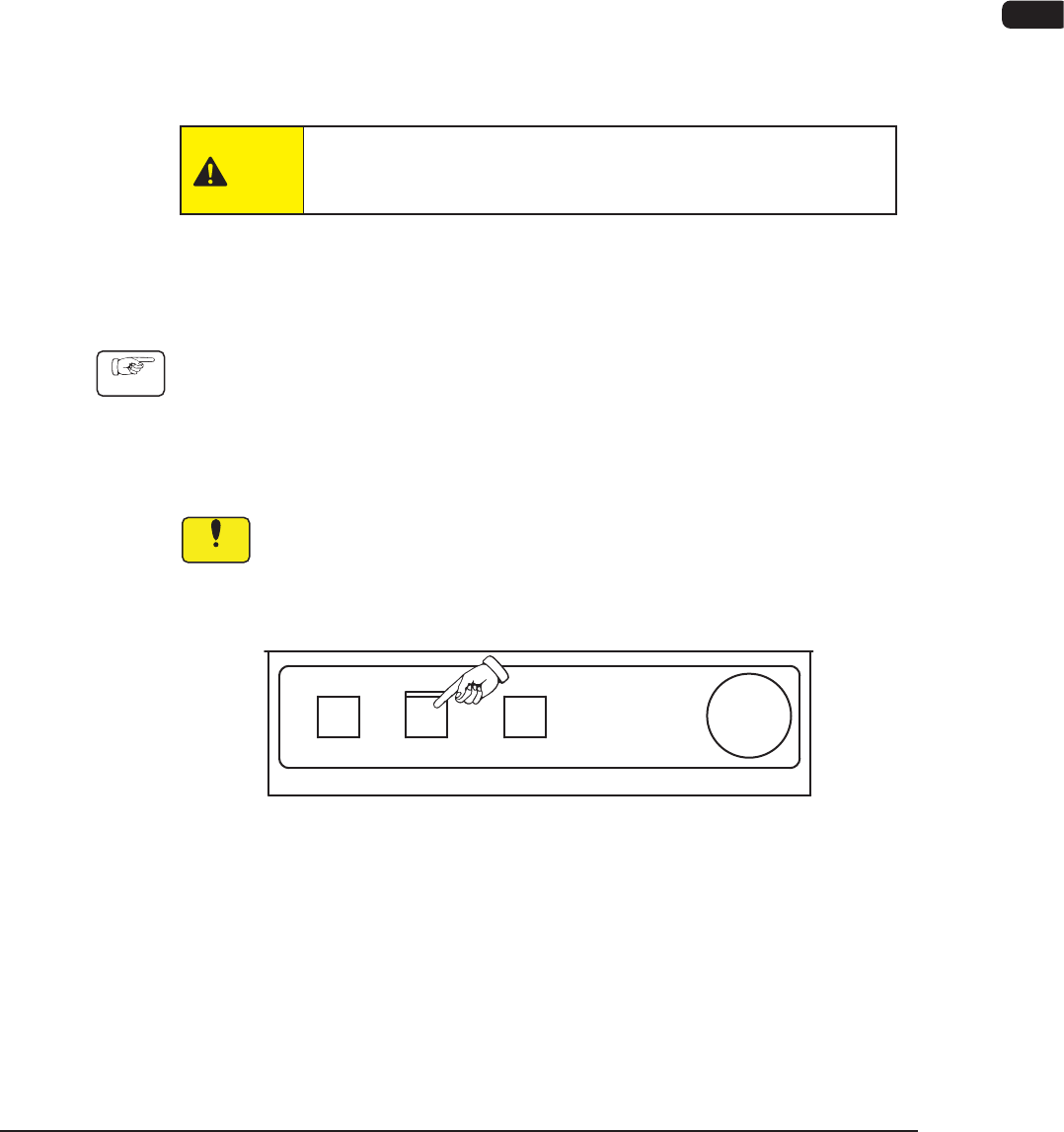

(3) 按操作台的 [START] 按钮，开始搬送线路板。
F1C19
1OM-1604
3-36
第三章4.线路板的补给
1011-002
4.1.2 取出线路板的步骤
Procedure
(1) 使装置处于停止状态。
(2) 从缓冲部取出线路板。
Notice
请不要让线路板碰到搬送线路板检出传感器。
会导致传感器破损、无法检出线路板。
