1OM-1604 3-42 第三章5.运行的停止、中断和重新启动 5.4 用贴装恢复重新开始生产 使用吸取前吸嘴确认功能时，若在吸取元件之前检测出吸嘴顶端存在异物或元 件，就显示 “ 吸取前吸嘴确认异常 ” 界面，进入贴装恢复操作可能状态。 (1) 按 [ 返回 ] 按钮。 ( 显示 “ 贴装步骤恢复 ” 界面。) F1C27 (2) 按 [ 贴装位置移动 ] 按钮。 ( 显示 “ 贴装位置 ” 界面。) F1C28 101 1…
1OM-1604
3-41
第三章5.运行的停止、中断和重新启动

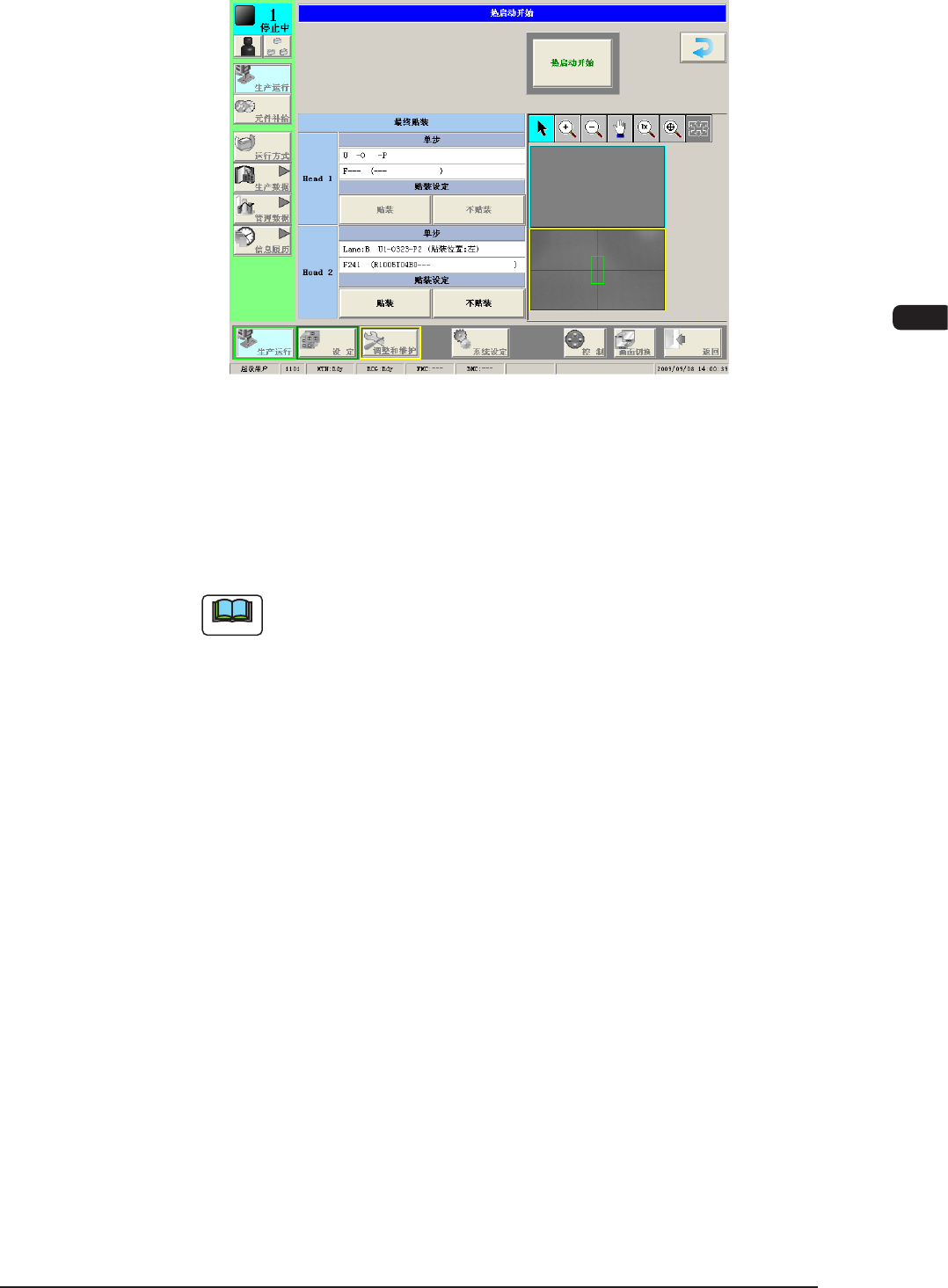

(2) 确认各安装头的最终贴装元件是否被贴装。
F1C26
(3) 选择
“
贴装设定
”
。
( 元件贴装在线路板时选择 [ 不贴装 ] 按钮，元件未贴装在线路板时选择
[ 贴装 ] 按钮。)
(4)
按 [ 热启动开始 ] 按钮，开始热启动。
Note
若有未设定贴装设定的安装头时，不能开始热启动。
(5) 确认通过热启动生产的线路板的所有元件是否被正常贴装。
1011-001
1OM-1604
3-42
第三章5.运行的停止、中断和重新启动
5.4 用贴装恢复重新开始生产
使用吸取前吸嘴确认功能时，若在吸取元件之前检测出吸嘴顶端存在异物或元
件，就显示
“
吸取前吸嘴确认异常
”
界面，进入贴装恢复操作可能状态。

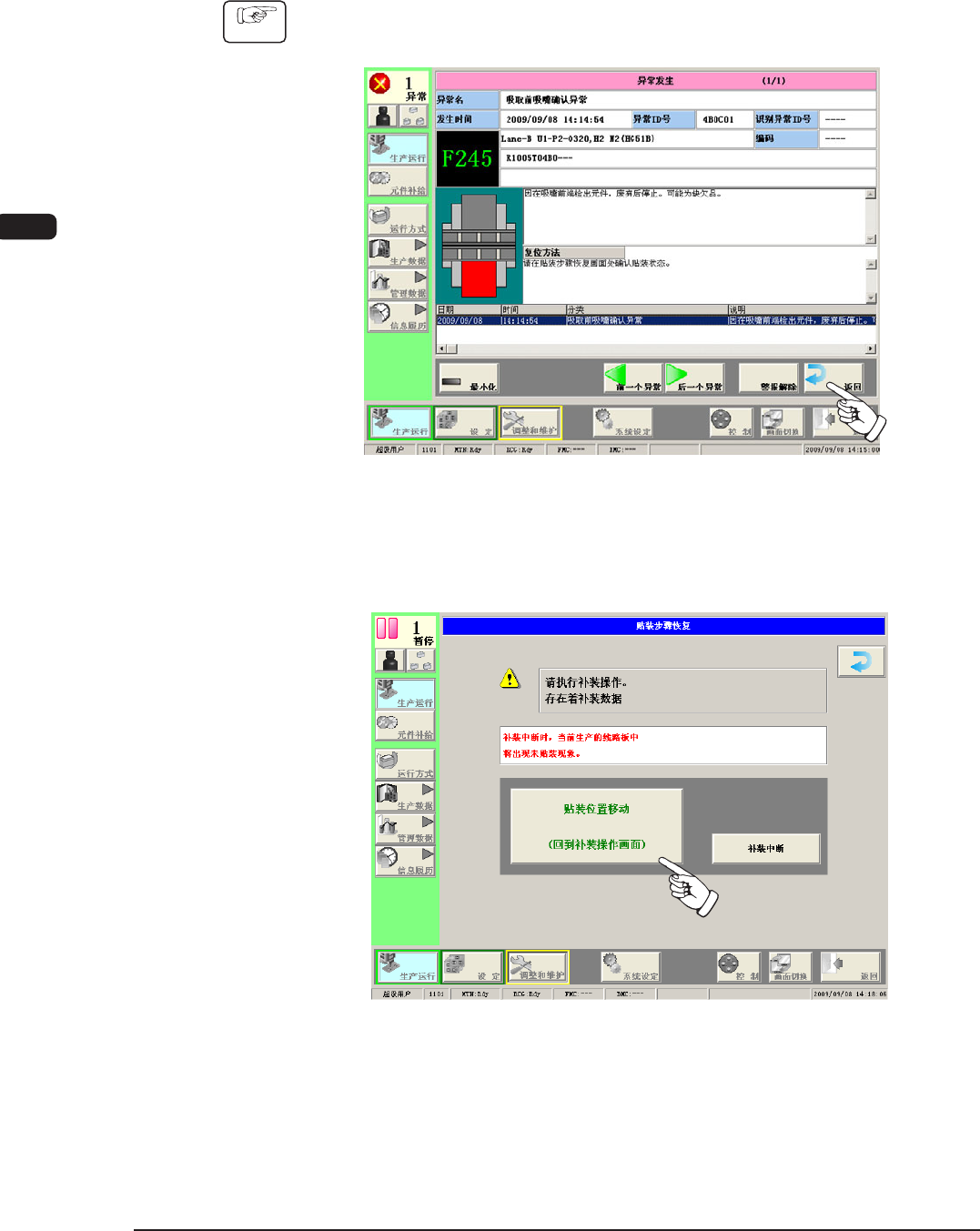

(1) 按 [ 返回 ] 按钮。
( 显示
“
贴装步骤恢复
”
界面。)
F1C27
(2) 按 [ 贴装位置移动 ] 按钮。
( 显示
“
贴装位置
”
界面。)
F1C28
1011-001
Procedure
1OM-1604
3-43
第三章5.运行的停止、中断和重新启动

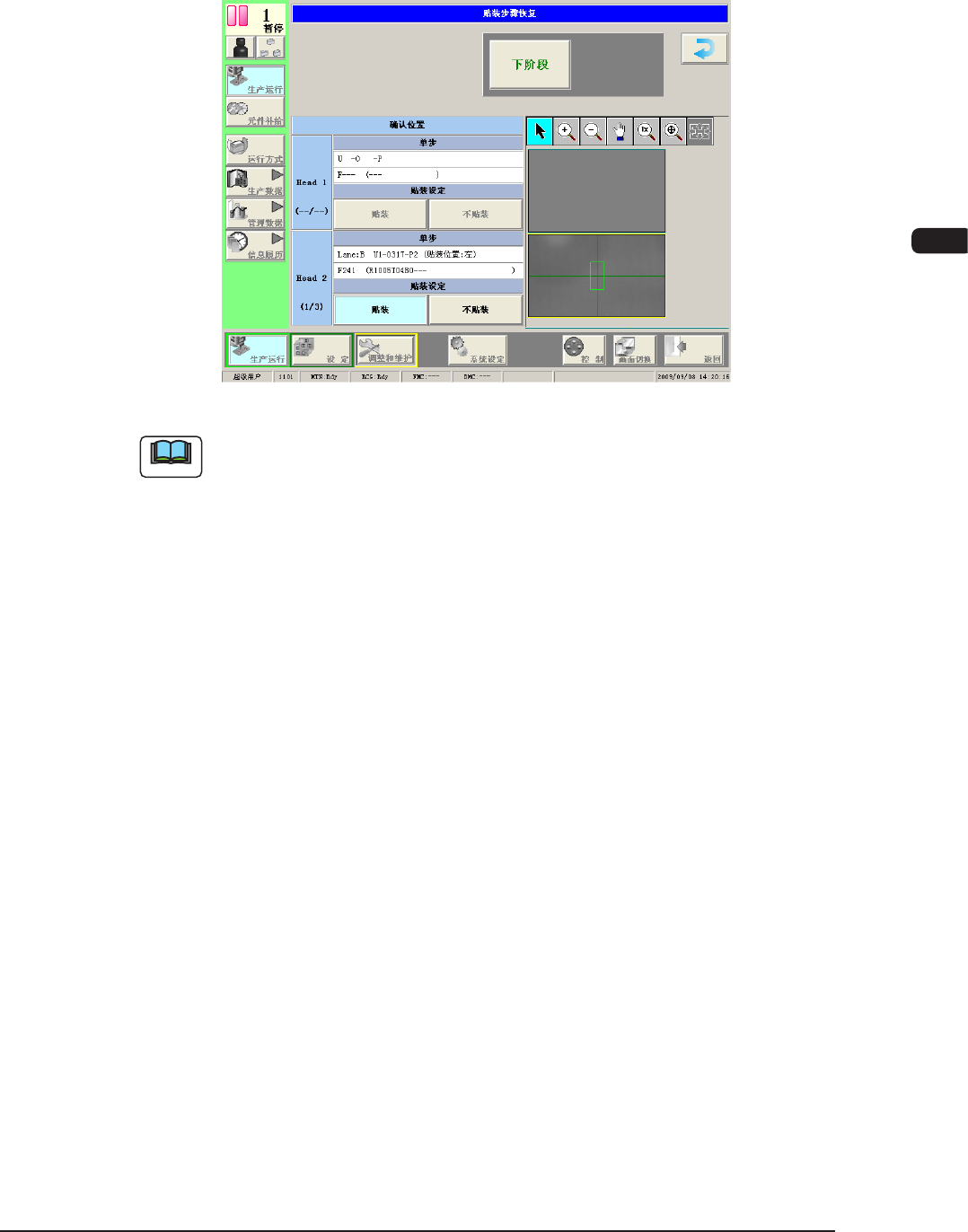

(3) 在线路板贴装有元件时选择 [ 不贴装 ] 按钮，在线路板没有贴装元件时选
择 [ 贴装 ] 按钮。
( 按下 [ 贴装 ] 按钮、[ 不贴装 ] 按钮，[ 下阶段 ] 按钮变为有效。 按下
[ 下阶段 ] 按钮，进入下一个步骤。)
F1C30
Note
(a) 元件贴装中出现异常时，显示异常界面。请参照异常显示界面内容，排除
原因后再次进行贴装恢复。
(b) 从
“
生产运行
”
主界面，重新显示
“
贴装步骤恢复
”
界面时，使用以下方
法。
•
按下 [ 运行方式 ] → [ 运行模式 ] 界面中显示的 [ 贴装恢复 ] 按钮。
•
在操作员消息中显示
“
贴装恢复可能
”
时，按下操作台的 [START] 按钮。
