第四章
基础信息
本章节就参考基础信息进行说明。
1.规格
2.吸嘴类型一览表
3.噪音测定值
4-A1011-002
1OM-1604
1002-001 4-B
1OM-1604
4-1
第四章1.规格
1. 规格

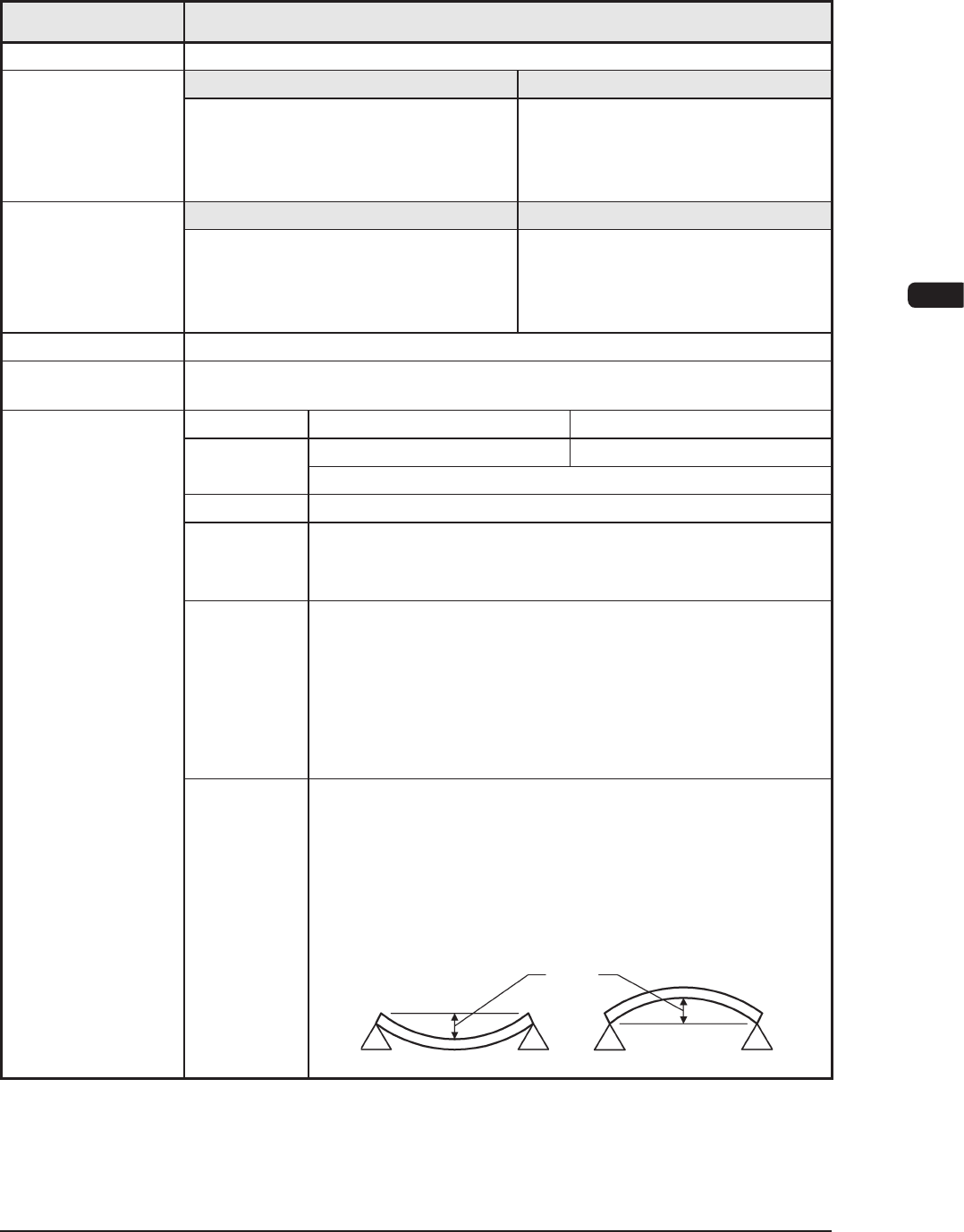

1.1 SIGMA-G4 贴片机规格
项 目 内 容
1.
型号名称
SIGMA-G4
2.
生产量
高速安装头 多功能安装头
65,000CPH
注 : 不包括在最适宜条件下的线路板
移载时间。
片状元件 : 9,000CPH/2 个安装头
注 : 不包括在最适宜条件下的线路板
移载时间。
3.
贴装精度
高速安装头 多功能安装头
0603/0402:40µm
(
3
σ
)
IC:30µm
(
3
σ
)
4.
装置概要
本装置采用单面操作方式，线路板的搬送为双重搬送。
5. 线路板流动方向
和搬送基准
线路板流动方向 : 从左到右 / 从右到左 ( 出厂时选择 )
搬送基准 : 前左 / 前右 ( 出厂时选择 )
6. 适用线路板 模式 双重搬送模式 单一搬送模式
大小
X
×Y
50 × 50 ～ 610 × 216mm 50 × 50 ～ 610 × 381mm
注 : 四角为 R1 ～ R1.5mm
厚
度 0.3 ～ 5.0mm
质量 Max.1.5kg(50<=X<=260mm)
Max.2.5kg(260<X<=610mm)
材质 玻璃环氧
陶瓷 ( 选购件 )
注 :
(a) 陶瓷时，需要另外检讨。
(b) 根据线路板的材质、形状、弯曲度、质量表面状态
( 光泽 ) 等，能否正常进行线路板搬送或元件贴装，需
进行测试确认。
弯曲度
每 50mm 长的弯曲度在 0.2mm 以下
上 :Max.1.0mm
下 :Max.1.0mm
• 每 50mm 长的弯曲度在 0.2mm 以下
例 : 线路板大小为 200mm 时，弯曲度为 0.8mm 以下。
• Max.1.0mm
例 : 线路板大小超过 250mm 时，弯曲度为 1.0mm 以下。
弯曲度
