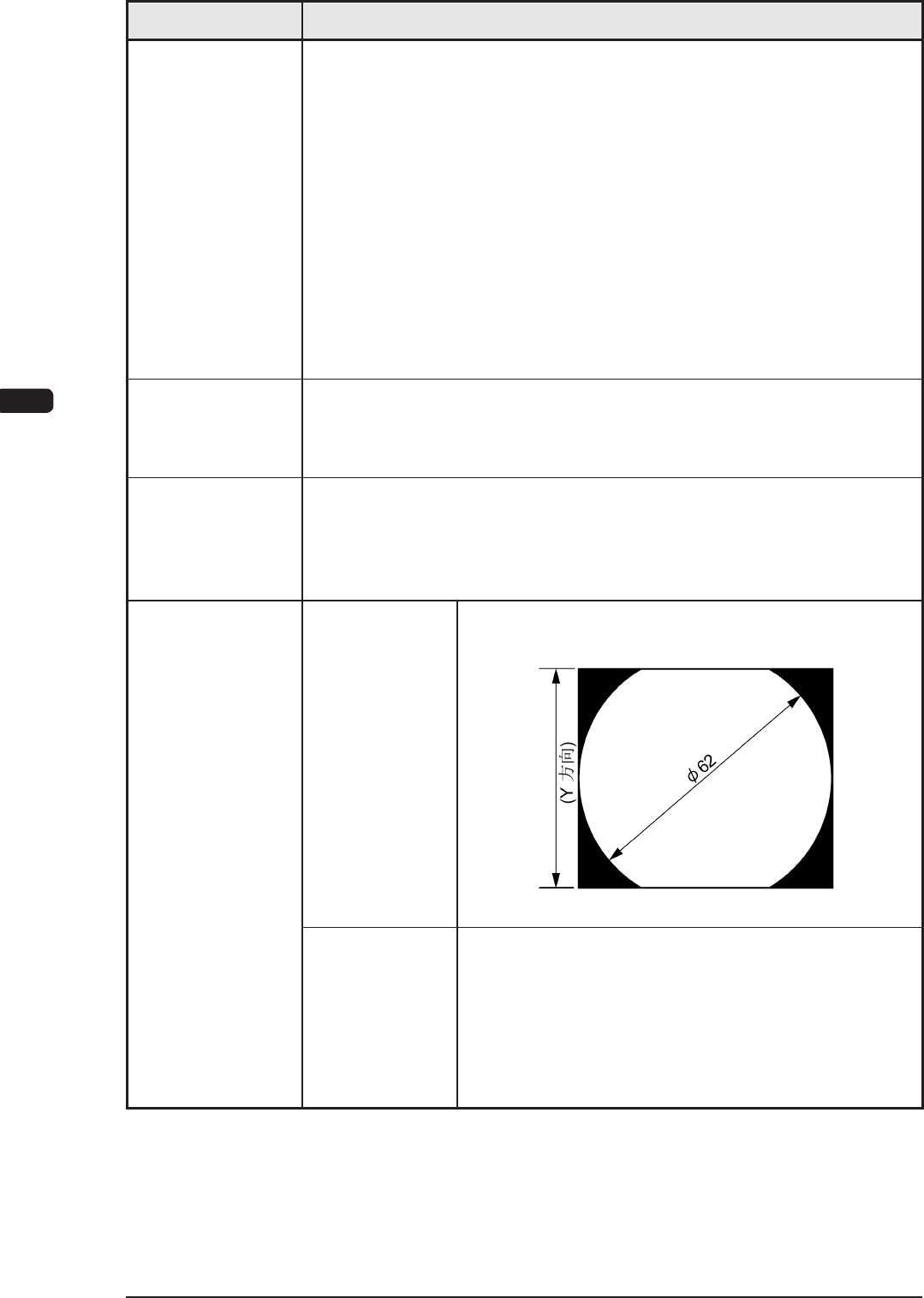

1OM-1604
4-8
第四章1.规格
1011-002
项 目 内 容
14. 搭载送料器数 (1) 带式送料器
最多 30 台 ( 只搭载了 8mm 宽双带送料器时 )
参考
: 最多可搭载 60 种元件。
最多
30 台 ( 只搭载了 12/16mm 用带式送料器时 )
最多15 台 ( 只搭载了 24/32mm 用带式送料器时 )
最多
10 台 ( 只搭载了 44/56mm 用带式送料器时 )
最多7 台 ( 只搭载了 72mm 用带式送料器时 )
(2)
振动管式送料器
最多 5 台 /1 送料器安装台
参考
: 一台振动管式送料器最多可配置 6 个装料管。
注
:(a) 编带用带盘宽度和送料器组合不同，搭载送料器数会改变。
(b) 请使用 SIGMA-G4/G5 用带式送料器。
使用 GXH 系列用带式送料器时，部分使用条件有限制。
(c) 不能使用其他装置的带式送料器和双带送料器及散装送料器。
15. 线路板程序数据
的存储量
最大步骤数 : 20,000 步骤 / 机种 ( 重复图形时 )
最大存储机种数 : 24 机种
注
:
根据对应机种的线路板程序数据容量不同，有所限制。
16.
线路板程序数据
的编辑、输入和
输出
•
用主机触摸屏操作、键盘 / 指点杆鼠标 ( 选购件 ) 进行编辑。
•
用网络终端 ( 选购件 ) 进行编辑。
•
从网络终端 ( 选购件 ) 的存储装置通过以太网 LAN 连接输入数据。
•
传送到网络终端 ( 选购件 ) 的存储装置。
17. 元件识别 视 野
φ
62mm
但是，Y 方向为 46.7mm。
46.7
单位 :mm
摄 像 反射光方式
( 通过反射光直接识别元件 )
注
:
根据不同元件有所限制。
透过光方式 ( 用元件轮廓识别 )
注
: 据不同元件有所限制。
透过光方式只限于用在中异形元件用吸嘴以及多功能
安装头的多功能吸嘴的专用吸嘴对应。
1OM-1604
4-9
第四章1.规格
1011-002
项 目 内 容
18. 线路板识别 视 野
约 12 × 12mm
窗口大小
最大 10.0 × 10.0mm
识别 ( 处理 ) 时间 约 0.06 秒 / 标记 ( 包括读取图像时间 )
摄 像 反射光方式
•
通过反射光区别识别标记
•
根据不同标记，可进行常规 / 反向切换。
19. 线路板识别标记 详细内容请参照 “ 线路板识别标记的说明 ” 内容。
20. 使用空气 供给压 0.45 ～ 0.69MPa(4.6 ～ 7kgf/cm
2
)
设定压 0.45MPa(4.6kgf/cm
2
)
注 : 运行中的气压必须为 0.4MPa(4.1kgf/cm
2
) 以上。
注 : 请使用以下的干燥洁净空气。
水 分 : 凝结点 −17°C 以下 ( 大气压 )
油 分 : 0.1mg/m
3
以下 (ANR)
粉 尘 : 固体颗粒 0.01µm 以下
21.
空气消费量 约 30L/min( 生产运行时 )
约 110L/min( 推车 1 处升降时 )
22. 真空压 -93kPa(70cmHg)
23. 环境条件
温度 : 20 ± 10°C
湿度 : 30 ∼ 80%( 无凝结现象 )
注
:
装置周围温度比装置表面温度高时，可能因为以下条件发生凝结现象。
如果凝结，会导致装置故障，请注意。
凝结的条件
以 “ 湿度 (%)” 为基准，“ 装置周围温度和装置表面温度之差 ” 高于下表所
记录的数值时会引起装置凝结。
湿度
(%)
装置周围温度和装置表面温度之差
( 装置周围温度 > 装置表面温度 )
80 3
°C
以下
70 6
°C
以下
60 8
°C
以下
50 10
°C
以下
40 14
°C
以下
30 18
°C
以下
24. 使用电源 3 相 AC 200V
±
20V、50/60Hz
3 相 3 线式电源连接
( 须将接地工事地线连接到 PE 端子 )
25.
视在功率 约 6.1kVA( 最大 )
26. 每个小时的
耗电量
约 1.66kWh
27. 装置尺寸 约 宽度 1,280mm( 包括供给 / 排出传送带 )
× 长度 1,900mm( 包括送料器批量更换推车 )
× 高度 1,450mm(1,910mm: 包括塔灯 )

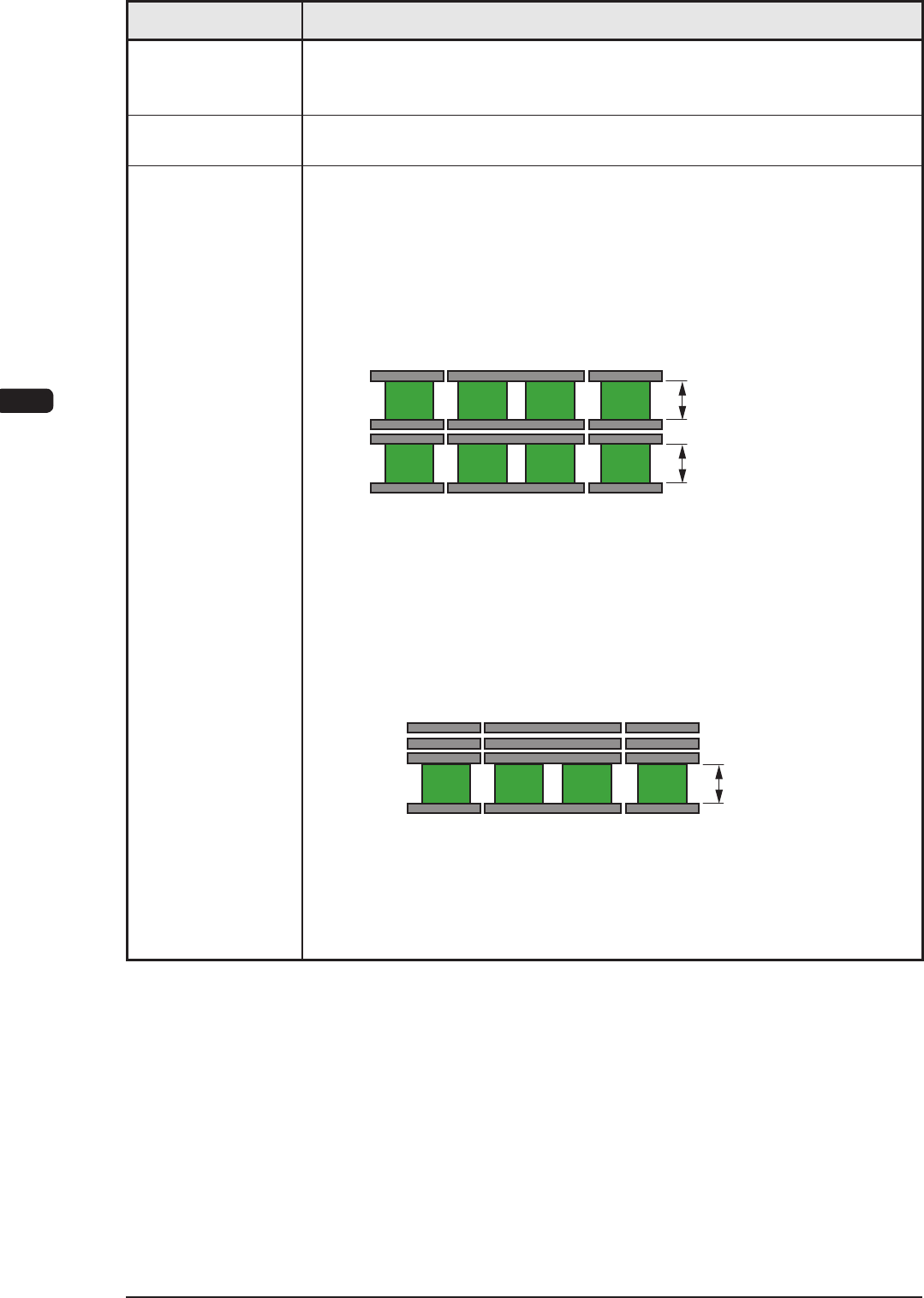

1OM-1604
4-10
第四章1.规格
1011-002
项 目 内 容
28. 装置质量 约 1,700kg( 不包括送料器批量更换推车和送料器 )
29. 送料器批量更换
推车的使用环境
地面坡度 10/1000 以下
注 : 须是推车的小脚轮能够平稳转动的硬度。
30.
搬送模式 共有两种模式，一种是线路板尺寸为 216mm 以下时的搬送通道 2 列下的双重搬
送模式，另一种是线路板尺寸超过 216mm 且 381mm 以下时的单一搬送模式。
通过此两种搬送模式，即使生产超过 216mm 的线路板，也可以用单一搬送进行
生产。
•
双重搬送模式 ( 双重搬送 2 枚 )
线路板尺寸 50mm < Y <= 216mm : 2 枚时
作为双重搬送的原有功能，用 2 个轨道进行搬送。
可动 A
可动 B
固定 B
装置前侧
缓冲部 缓冲部定位 L/R 部
Max.216mm
Max.216mm
可动 A’
•
单一搬送模式 ( 双重搬送 1 枚 )
线路板尺寸 50mm < Y <= 381mm : 1 枚时
将后侧 3 个轨道靠近 ( 可动 A、固定 A、可动 B) 后侧进行单一搬送。
可动 B
固定 B
装置前侧
缓冲部 缓冲部定位 L/R 部
Max.381mm
可动 A
可动 A’
