1OM-1604 4-15 第四章1.规格 1.3 元件贴装条件 (1) 吸嘴形状 接近先装元件或障碍物贴装元件时，吸嘴的形状成为限制条件之一。 关于吸嘴的形状，请参照 “ 吸嘴类型一览表 ” 章节。 (2) 考虑元件贴装位置时的元件邻接间隔 A a G F E b B C c H 元件贴装点 3 元件贴装点 2 元件贴装点 1 X 方 向 Y 方向 F1E1 Note (a) F1E1 表示吸嘴未从元件外形出来时的状态…
1OM-1604
4-14
第四章1.规格
1.2.1 安装头附属品列表
Note
每个安装头都配有安装头附属品。
•
高速安装头
No. 品 名 元件编号 数量 备 注
1 真空过滤器 225B0572 90
2 高速吸嘴储料器更换部 09198000 1
3
吸嘴 (HA09C---)
HA09C--- 1
4 吸嘴用过滤器 225A0045 480
T1E3
•
多功能安装头
No. 品 名 元件编号 数量 备 注
1 多功能安装头用过滤器 225B0313 18
2
吸嘴 (FF01----)
FF01---- 1
T1E4
1011-002
1OM-1604
4-15
第四章1.规格
1.3 元件贴装条件
(1)吸嘴形状
接近先装元件或障碍物贴装元件时，吸嘴的形状成为限制条件之一。
关于吸嘴的形状，请参照
“
吸嘴类型一览表
”
章节。

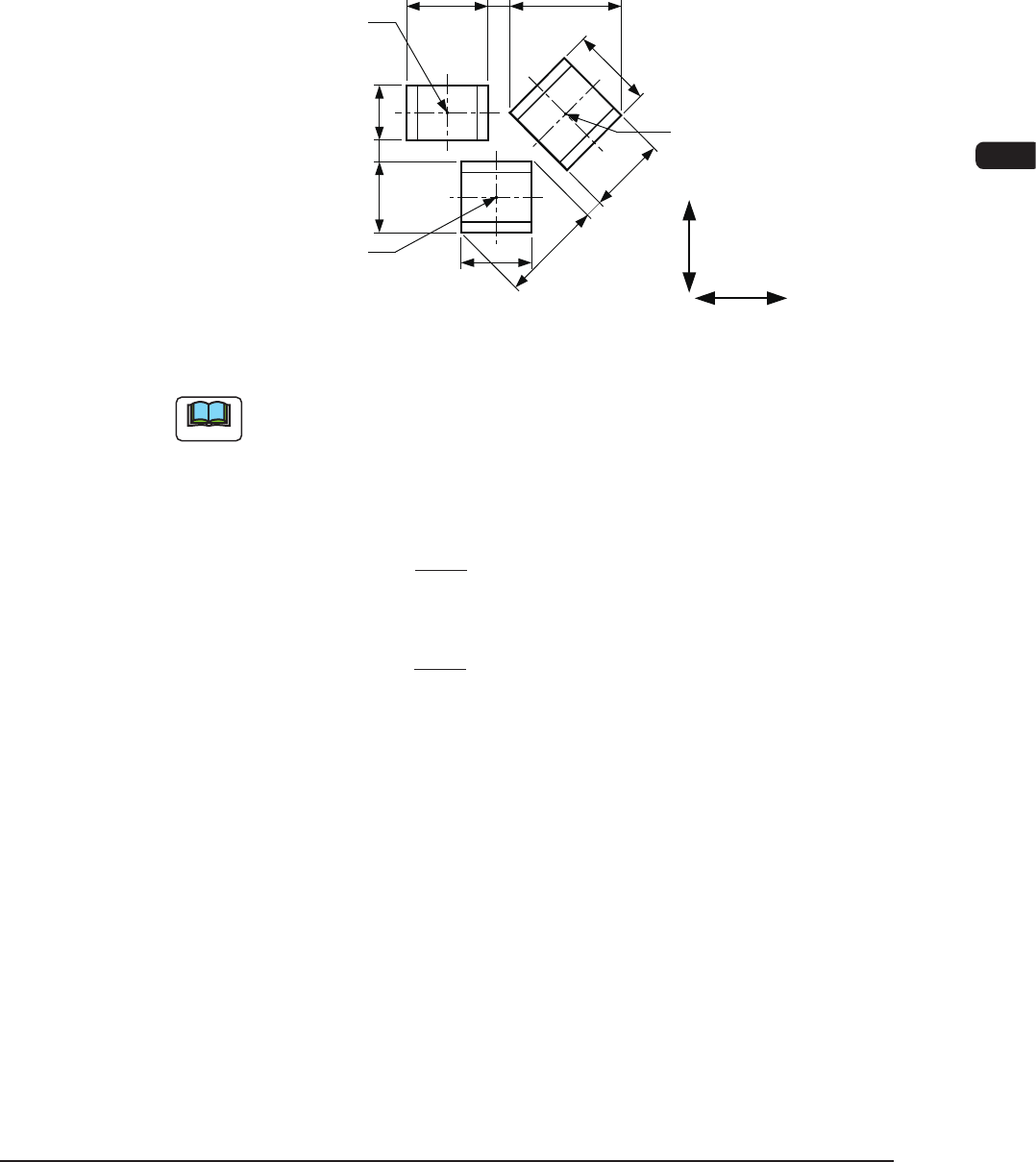

(2)考虑元件贴装位置时的元件邻接间隔
A a
G
F
E
b
B
C
c
H
元件贴装点 3
元件贴装点 2
元件贴装点 1
X 方向
Y 方向
F1E1
Note
(a) F1E1 表示吸嘴未从元件外形出来时的状态。
另外，未考虑贴装元件时锡膏和粘合剂等导致的元件贴装偏离。
(b)
“
A ～ H
”
表示包含各元件的偏差的最大尺寸，将各元件的最小邻接间
隔 (a、b、c) 定为
“
0.2mm
”
大小。
(c)
元件贴装点 1 和元件贴装点 3 的最小邻接贴装位置数据定为
“
X 方向数据 = + Min. 0.2mm
”
。
(Y 方向数据无关 )
(d) 元件贴装点 1 和元件贴装点 2 的最小邻接贴装位置数据定为
“
Y 方向数据 = + Min. 0.2 mm
”
。
(X 方向数据无关 )
(e) 元件贴装点 2 和元件贴装点 3 的最小邻接贴装位置数据请参考 F1E1
计算。
A＋G
2
B＋E
2
1011-002
1OM-1604
4-16
第四章1.规格

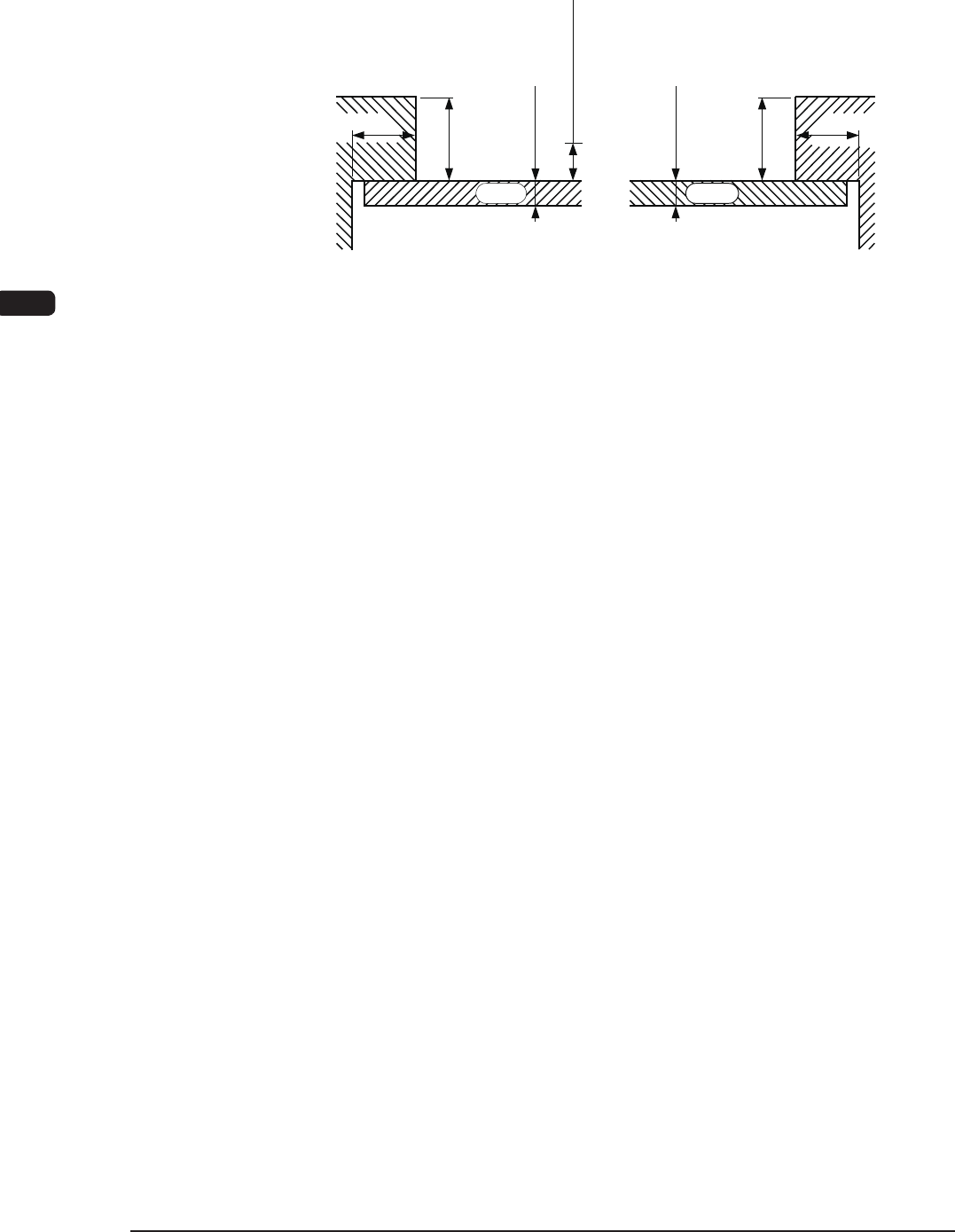

(3)与障碍物的最小接近临界距离
•
障碍物 ( 参照各部截面图 ) 与吸嘴或元件的最小接近临界距离为
“
0.5mm
”
以上。另外，
“
线路板上面
”
成为基准。
0.3 ～ 5.0
3.0
2.0
线路板
0.3 ～ 5.0
3.0
2.0
线路板
0.5m m 以上
最小接近临界距离
(装置后侧)(装置前侧)
单位 : mm
滑道部截面图
单位 :mm
滑道部截面图F1E2
