1OM-1604
4-20
第四章2.吸嘴类型一览表
1011-002

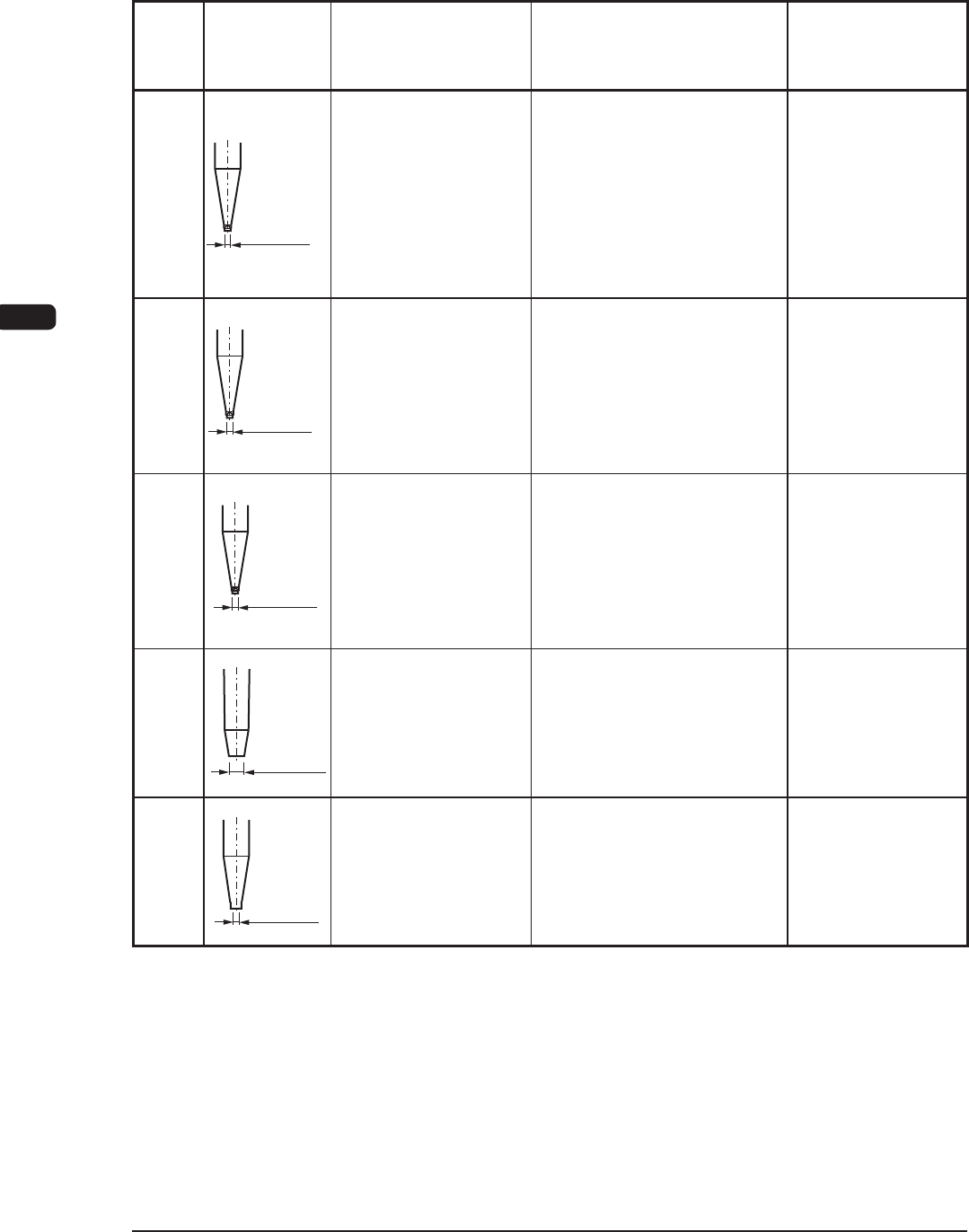

2. 吸嘴类型一览表
吸嘴类型根据交货说明书在装置上安装后出厂。
吸嘴
类型
NO.
形　状
Notea
片状元件的大小
(mm)
Noteb
适用参考元件 备注
HG21C
距离
1.5
内径 0.15
0.6×0.37
0.4 × 0.2
厚度
0.2 ～ 0.3
0402 类型的
电阻器、电容器
•
反射识别用吸嘴
•
软加载吸嘴
HG21C---
NOZZLE_HG21C
HG31C
距离
1.5
内径
0.4×0.2
0.7×0.4
0.6 × 0.3
厚度
0.2 ～ 0.3
0603 类型的
电阻器、电容器
•
反射识别用吸嘴
•
软加载吸嘴
HG31C---
NOZZLE_HG31C
HG51C
距离
1.5
内径
0.8×0.25
(0.4)
1.1×0.6
1.0 × 0.5 ～
1.6 × 0.8
厚度
0.3 ～ 0.6
1005 类型的
电阻器、电容器
•
反射识别用吸嘴
•
软加载吸嘴
HG51C---
NOZZLE_HG51C
HV03C
内径 0.9
外径 1.3
2.0 × 1.25 ～
3.2 × 2.5
厚度
0.45 ～ 1.25
2012 类型的
电阻器、电容器、
超微型晶体管
•
反射识别用吸嘴
HV03C---
NOZZLE_HV03C
HV81C
内径
1.4×0.45
(0.7)
1.7×0.9
1.6 × 0.8 ～
2.0 × 12.5
厚度
0.45 ～ 0.8
1608 类型的
电阻器、电容器
•
反射识别用吸嘴
HV81C---
NOZZLE_HV81C
T1E5-1
(　　)
元件编号
元件名
1OM-1604
4-21
第四章2.吸嘴类型一览表
吸嘴
类型
NO.
形　状
Notea
片状元件的大小
(mm)
Noteb
适用参考元件 备注
HA04C
内径 1.1
外径 1.8
2.5 × 1.6 ～
4.0 × 3.0
厚度
0.45 ～ 2.5
3216/3225 类型的
电容器和电阻器、
钽电容器 A、
超微型晶体管
•
反射识别用吸嘴
HA04C---
NOZZLE_HV04C
HA05C
内径 2.0
外径 3.0
4.5 × 2.5 ～
8.0 × 8.0
厚度
1.0 ～ 6.5
4532 类型以上的
电容器和电阻器、
钽电容器 B/C/D、
铝电解电容器、
SOP 6 ～ 10 销
•
反射识别用吸嘴
HA05C---
NOZZLE_HA05C
HA09C
内径
4.5
外径
6.0
8.0 × 8.0 ～
19.8 × 19.8
厚度
1.0 ～ 5.0
SOP
QFP
PLCC
•
反射识别用吸嘴
HA09C---
NOZZLE_HA09C
HB03C
内径 0.9
外径 1.3
2.0
×
φ 1.0 ～
3.5
×
φ 1.5
圆筒类型的
电阻器和二极管
2.0
×
φ 1.0
2.0
×
φ1.25
3.5
×
φ1.4
•
反射识别用吸嘴
• 带 V槽
HB03C---
NOZZLE_HB03C
HB04C
内径 1.1
外径 1.8
3.5
×
φ 1.2 ～
6.0
×
φ 2.8
圆筒类型的
电阻器和二极管
3.5
×
φ1.4
5.9
×
φ2.2
•
反射识别用吸嘴
• 带 V槽
HB04C---
NOZZLE_HB04C
PA05C
内径 2.0
外径 2.6
3.0 × 3.6 ～
8.0 × 8.0
厚度
1.0 ～ 3.5
半固定电位器
•
反射识别用吸嘴
PA05C---
NOZZLE_PA05C
T1E5-2
(　　)
元件编号
元件名
1011-001
1OM-1604
4-22
第四章2.吸嘴类型一览表
1011-002
Note
(a) 表中
“
片状元件大小
”
一栏内，虽然显示出该吸嘴可吸取的片状元件大
小区分，但根据不同的元件形状，存在与该吸嘴不符的情况。
有关非标准形状的元件，请咨询株式会社日立高新技术的营业部门或销
售代理店。
(b) 表中
“
适用参考元件
”
一栏，因片状元件的不同生产厂家其尺寸也有所
不同，建议使用常用尺寸。
(c)
关于软加载吸嘴 ( 选购件 )，请咨询株式会社日立高新技术的营业部门或
销售代理店。
(d) 表中吸嘴类型 PA05、PA07 为特殊规格对应。
(e)
关于中异形元件用吸嘴 ( 选购件 )，请咨询株式会社日立高新技术的营业
部门或销售代理店。
