1OM-1604 4-22 第四章2.吸嘴类型一览表 101 1-002 Note (a) 表中 “ 片状元件大小 ” 一栏内，虽然显示出该吸嘴可吸取的片状元件大 小区分，但根据不同的元件形状，存在与该吸嘴不符的情况。 有关非标准形状的元件，请咨询株式会社日立高新技术的营业部门或销 售代理店。 (b) 表中 “ 适用参考元件 ” 一栏，因片状元件的不同生产厂家其尺寸也有所 不同，建议使用常用尺寸。 (c) 关于软加载吸嘴 ( 选购…

100%1 / 207
1OM-1604
4-21

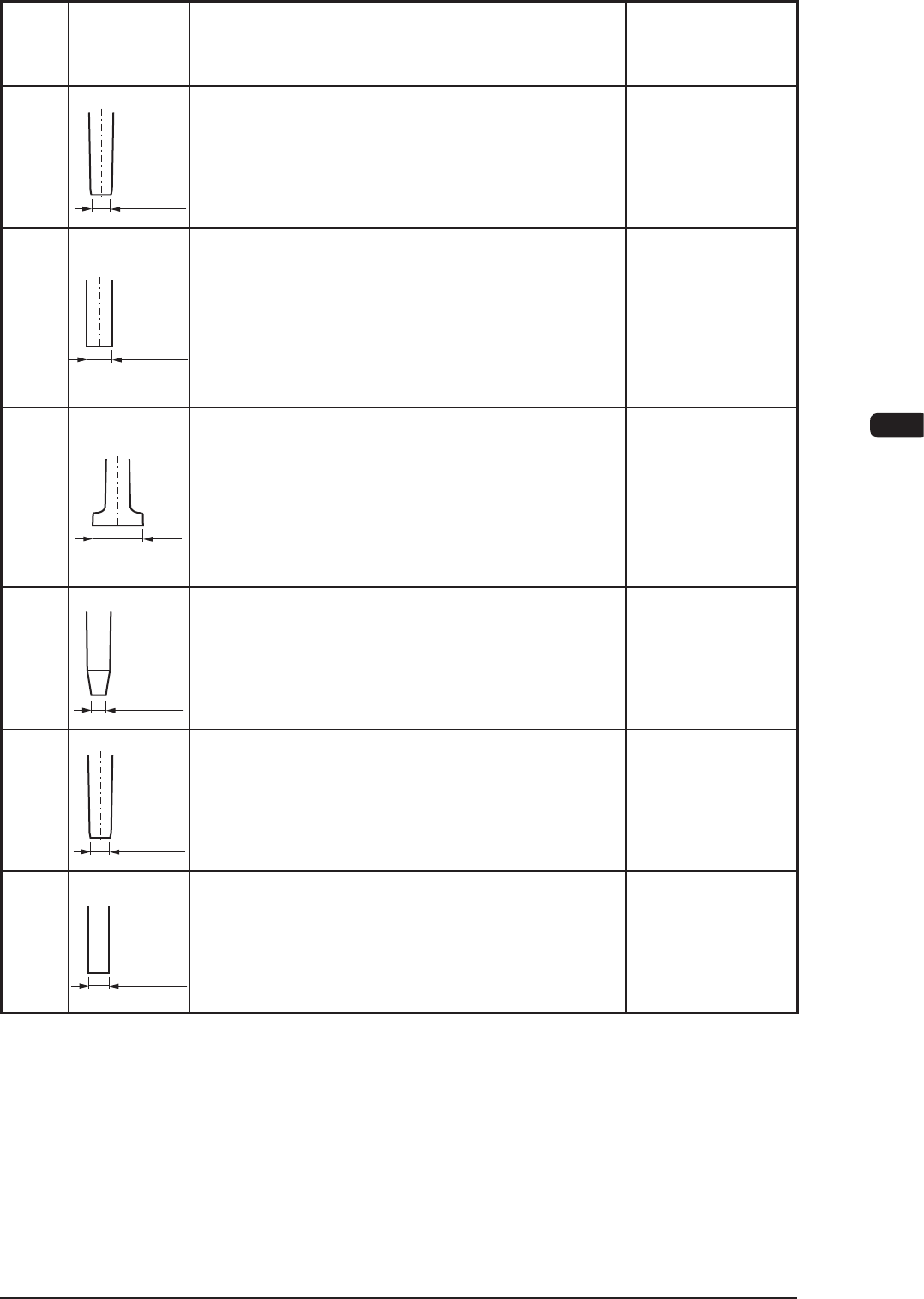

第四章2.吸嘴类型一览表
吸嘴
类型
NO.
形　状
Notea
片状元件的大小
(mm)
Noteb
适用参考元件 备注
HA04C
内径 1.1
外径 1.8
2.5 × 1.6 ～
4.0 × 3.0
厚度
0.45 ～ 2.5
3216/3225 类型的
电容器和电阻器、
钽电容器 A、
超微型晶体管
•
反射识别用吸嘴
HA04C---
NOZZLE_HV04C
HA05C
内径 2.0
外径 3.0
4.5 × 2.5 ～
8.0 × 8.0
厚度
1.0 ～ 6.5
4532 类型以上的
电容器和电阻器、
钽电容器 B/C/D、
铝电解电容器、
SOP 6 ～ 10 销
•
反射识别用吸嘴
HA05C---
NOZZLE_HA05C
HA09C
内径
4.5
外径
6.0
8.0 × 8.0 ～
19.8 × 19.8
厚度
1.0 ～ 5.0
SOP
QFP
PLCC
•
反射识别用吸嘴
HA09C---
NOZZLE_HA09C
HB03C
内径 0.9
外径 1.3
2.0
×
φ 1.0 ～
3.5
×
φ 1.5
圆筒类型的
电阻器和二极管
2.0
×
φ 1.0
2.0
×
φ1.25
3.5
×
φ1.4
•
反射识别用吸嘴
• 带 V槽
HB03C---
NOZZLE_HB03C
HB04C
内径 1.1
外径 1.8
3.5
×
φ 1.2 ～
6.0
×
φ 2.8
圆筒类型的
电阻器和二极管
3.5
×
φ1.4
5.9
×
φ2.2
•
反射识别用吸嘴
• 带 V槽
HB04C---
NOZZLE_HB04C
PA05C
内径 2.0
外径 2.6
3.0 × 3.6 ～
8.0 × 8.0
厚度
1.0 ～ 3.5
半固定电位器
•
反射识别用吸嘴
PA05C---
NOZZLE_PA05C
T1E5-2
(　　)
元件编号
元件名
1011-001
1OM-1604
4-22
第四章2.吸嘴类型一览表
1011-002
Note
(a) 表中
“
片状元件大小
”
一栏内，虽然显示出该吸嘴可吸取的片状元件大
小区分，但根据不同的元件形状，存在与该吸嘴不符的情况。
有关非标准形状的元件，请咨询株式会社日立高新技术的营业部门或销
售代理店。
(b) 表中
“
适用参考元件
”
一栏，因片状元件的不同生产厂家其尺寸也有所
不同，建议使用常用尺寸。
(c)
关于软加载吸嘴 ( 选购件 )，请咨询株式会社日立高新技术的营业部门或
销售代理店。
(d) 表中吸嘴类型 PA05、PA07 为特殊规格对应。
(e)
关于中异形元件用吸嘴 ( 选购件 )，请咨询株式会社日立高新技术的营业
部门或销售代理店。
1OM-1604
4-23
第四章3.噪音测定值
3. 噪音测定值
[ 测定条件 ]
•
测定位置
距离装置 1m、1.6m 高度的位置 ( 装置前侧及后侧 )
•
噪音测定器
里昂股份公司制造 型号 : NA-60
[ 测定結果 ] Max. 值 73.0[dB] ( 测定点 b) 暗噪音 59.5[dB]
装置的运行条件
噪音测定值
备注
常规运行时
装置正面
72.3[dB]
•
温度 27.0
°
C
湿度 41%
装置侧面 (L)
72.9[dB]
装置背面
73.0[dB]
装置侧面 (R)
72.8[dB]
