1. 模块化贴片机概述
本装置是进行不间断飞速 (non-stop fly) 批量识别多种电子元件 ( 以下简
称为元件 )，并高速、高精度贴装到印刷线路板的装置。
由 2 个横梁 2 个安装头 2 个元件识别照相机构成，可对应于从多品种少量到
少品种多量的广范围的生产方式。
本公司采用直接驱动转塔式 (direct drive turret) 贴片机中有实绩的直接
驱动安装头和 XY 轴直线马达驱动等最新技术，并搭载缩短非运行时间的各
功能，是综合生产性高的第 2 代模块化贴片机。

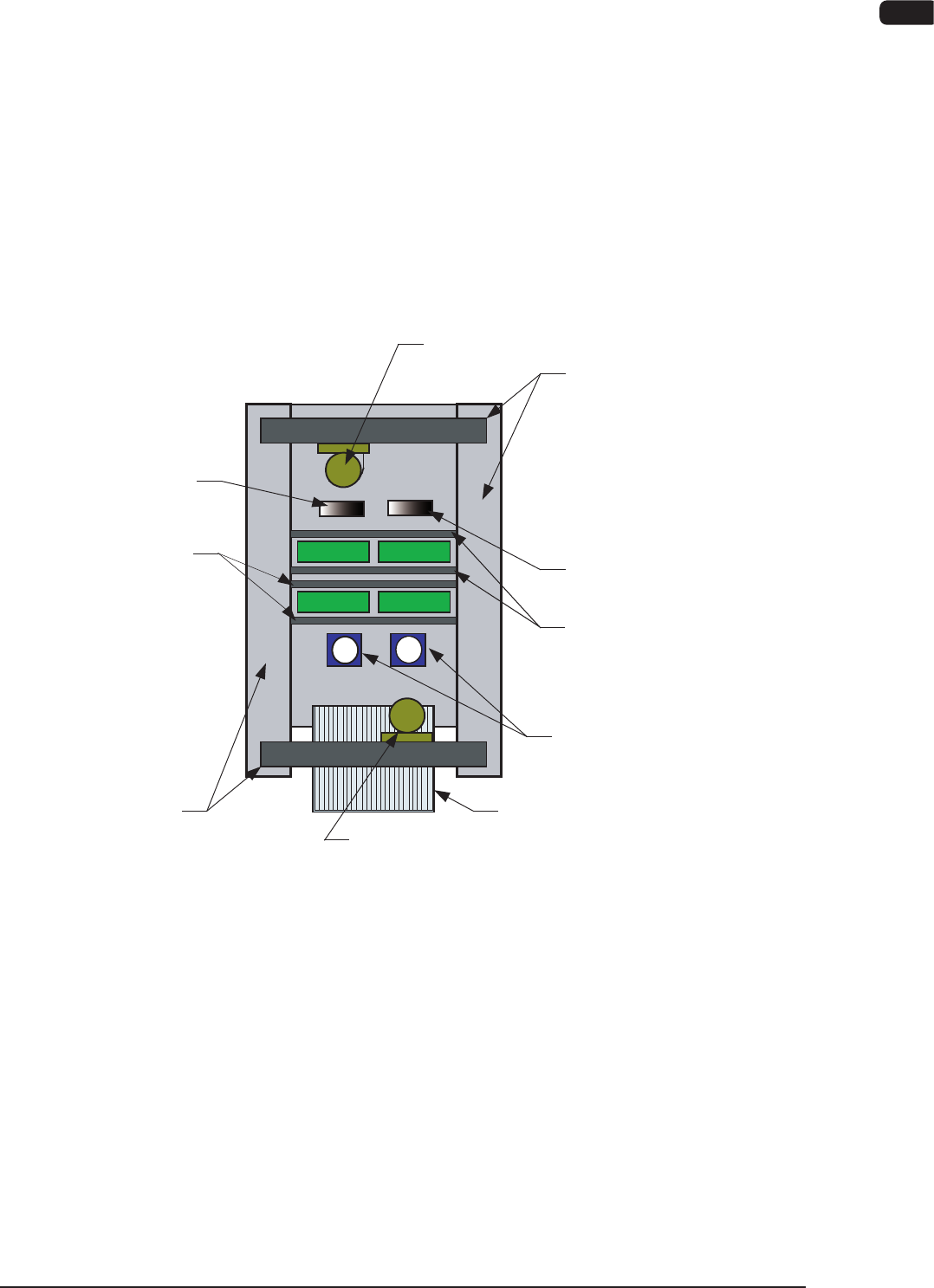

1.1 各单元的配置图
贴装头部、线路板识别部
XY横梁部
XY横梁部
贴装头部、线路板识别部
吸嘴储料器部
推车设置部
吸嘴储料器部
元件识别部
线路板搬送部
线路板搬送部
F1A1
1OM-1604
1-2
第一章1.模块化贴装机概述
1.2 主要特长
横梁部
•
XY 轴直线马达驱动
XY 轴驱动上搭载直线马达、直线标尺，在实现高速、高精度贴装的同
时减少震动和噪音。
通过 Y 轴双驱动实现高速、高精度的定位。
•
2 个横梁 2 个安装头构造
有前后横梁，由 2 个安装头 /2 个横梁构成。
前后横梁的一侧贴装元件，另外一侧吸取元件，交替反复进行，使两
横梁更有效地继续进行实际贴装。
安装头部
•
多安装头
各安装头上装备有计测元件高度的线传感器，反馈测定结果，可根据
最适合塞入量进行高品质的实际贴装。
各安装头具有 15 个吸嘴，由于能够连续吸取元件，因此减少横梁往返
次数，提高生产能力。
模拟一次搭载的元件数，决定多安装头最适合的吸嘴数。
•
元件厚度测定
通过线传感器测定吸取元件的厚度，反馈到元件贴装高度。
通过吸取吸嘴检出功能，也检出元件的拾取，可以进行高精度检出、
品质实装。
•
软加载吸嘴 ( 选购件 )
对于上翘线路板，抑制贴装元件时的冲击，软加载 1005 尺寸以下的微
小元件。
对于微小芯片，可以不进行 2 阶段减速而贴装元件，提高生产率。
识别部
•
不间断飞速 (non-stopfly) 批量识别
不停止高速移动中的安装头，可进行不间断飞速 (non-stop fly) 批量
识别。
根据采用无歪斜图像的远心透镜，可进行高速、高精度批量识别的多
识别，最多一次可识别 15 个元件。
