1OM-1604 1-4 第一章2.各部分的名称和功能 2. 各部分的名称和功能 2.1 装置外观 Note ( ) 表示项目。 塔灯 (2.3.2) 操作台 (2.3.3) [ 紧急停止 ] 按钮 (2.2.1) 送料器准备完了开关 ([F2 READY] 按钮 ) (2.2.2) 透明盖 (2.2.4) 机盖锁定开关 ([ 机盖 READY] 按钮 ) (2.2.3) 电闸 (2.3.1) 透明盖 (2.2.4) 装置正面…
1OM-1604
第一章1.模块化贴装机概述
1-3
推车设置
•
智能电动送料器
采用料带传送马达驱动，进行高速、高精度顺畅的元件供给，也可对
应不宜受冲击的微小芯片的实际贴装。
装备有送料器批量更换推车可搭载更多品种，可缩短送料器设置时间。
根据料带接合，可以不用停止装置连续生产。
线路板搬送部
•
双重搬送
双重搬送的搬送通道为两列，能够交互搬送两通道的线路板，提供生
产效率。
并且，通过进行异种线路板的同时实装，减少半成品库存，可进行适
度适量生产。
•
线路板高度测定反馈功能 ( 选项 )
在贴装线路板之前，用激光测定线路板的上面厚度，反馈到元件的贴
装高度。
可以大幅度缓解由线路板上翘引起的元件贴装压力，控制锡膏桥接，
进行高品质实装。
1011-002
1OM-1604
1-4
第一章2.各部分的名称和功能
2. 各部分的名称和功能

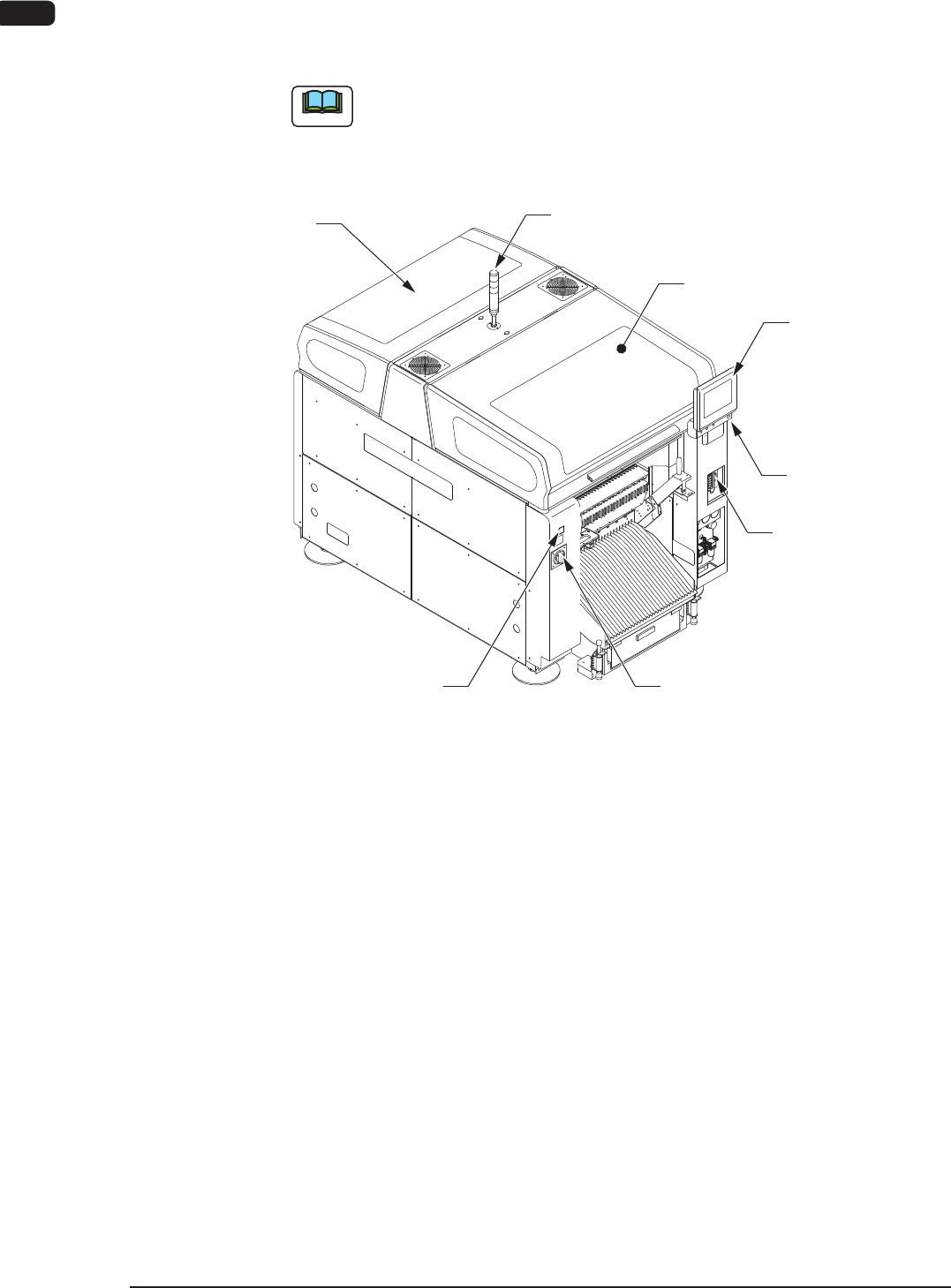

2.1 装置外观

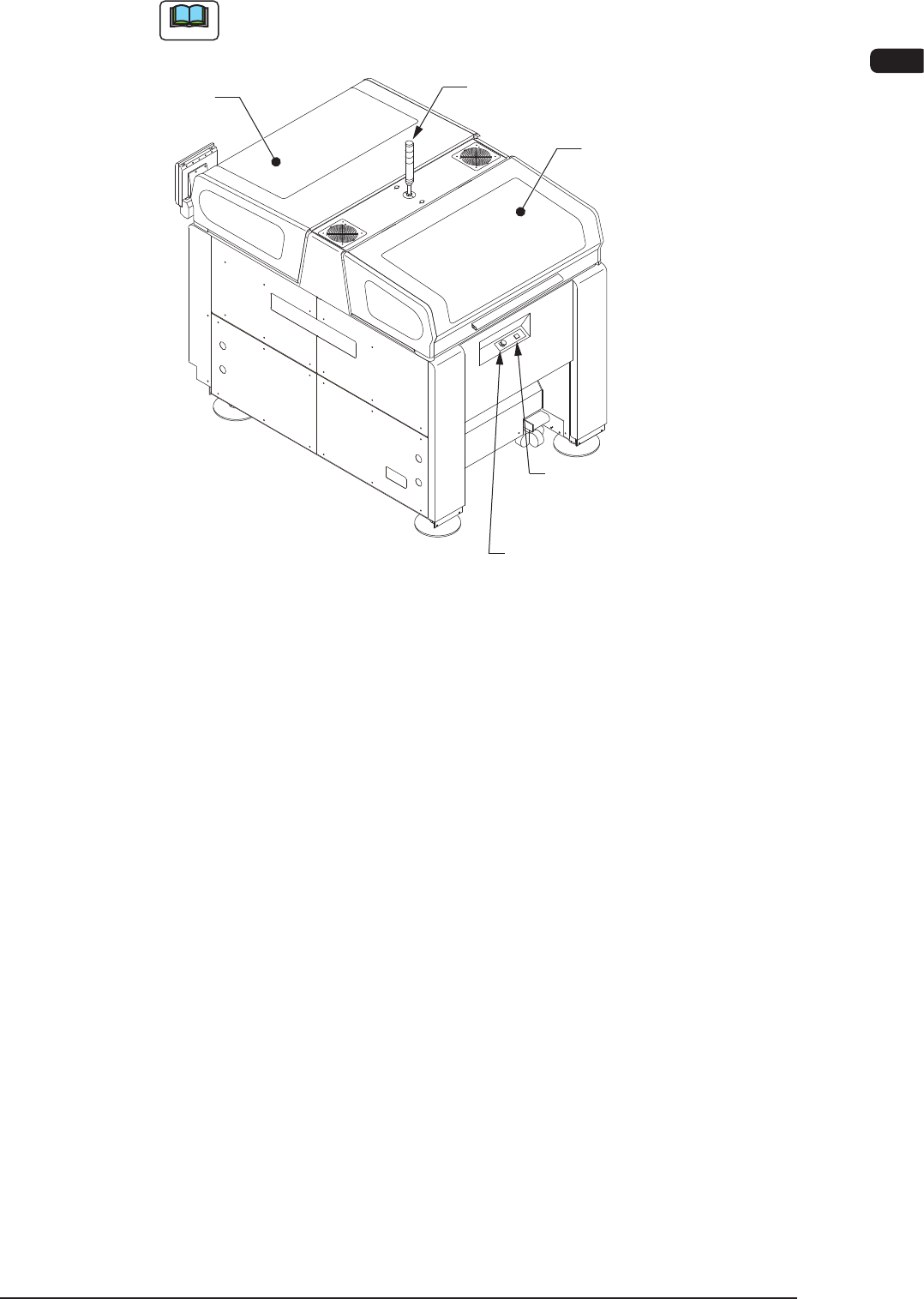

Note
( ) 表示项目。
塔灯
(2.3.2)
操作台
(2.3.3)
[ 紧急停止 ] 按钮
(2.2.1)
送料器准备完了开关
([F2 READY] 按钮 )
(2.2.2)
透明盖
(2.2.4)
机盖锁定开关
([ 机盖 READY] 按钮 )
(2.2.3)
电闸
(2.3.1)
透明盖
(2.2.4)
装置正面F1A2
1011-002
1OM-1604
第一章2.各部分的名称和功能
1-5
Note
( ) 表示项目。
塔灯
(2.3.2)
透明盖
(2.2.4)
机盖锁定开关
([机盖READY]按钮)
(2.2.3)
[紧急停止]按钮
(2.2.1)
透明盖
(2.2.4)
装置背面F1A3
