1OM-1604
1-8
第一章2.各部分的名称和功能
2.2.3 机盖锁定开关
机盖锁定开关是允许自动运行的开关，设置在各操作面。
此开关处于亮灯状态时，透明盖的电磁锁被锁定，无法打开。
并且，透明盖处于打开状态时，无法使此开关亮灯。
另外只有
“
机盖锁定开关
”
亮灯时，无法接通横梁主回路的电源。
横梁主回路的电源是在该开关和相应
“
送料器准备完了开关
”
双方亮灯时可
以接通。
•
机盖锁定开关
开关状态 装置状态
亮灯 作业者锁定透明盖的状态
•
透明盖的电磁锁 : 锁定
( 不可进行透明盖的打开操作 )
亮灯
开关 ON 开关 ON
灭灯
开关状态 装置状态
灭灯 作业者解除透明盖锁定的状态
•
透明盖的电磁锁 : 解除锁定
( 可进行透明盖的开闭操作 )
1011-002
1OM-1604
第一章2.各部分的名称和功能
1-9
1011-002
2.2.4 机盖部

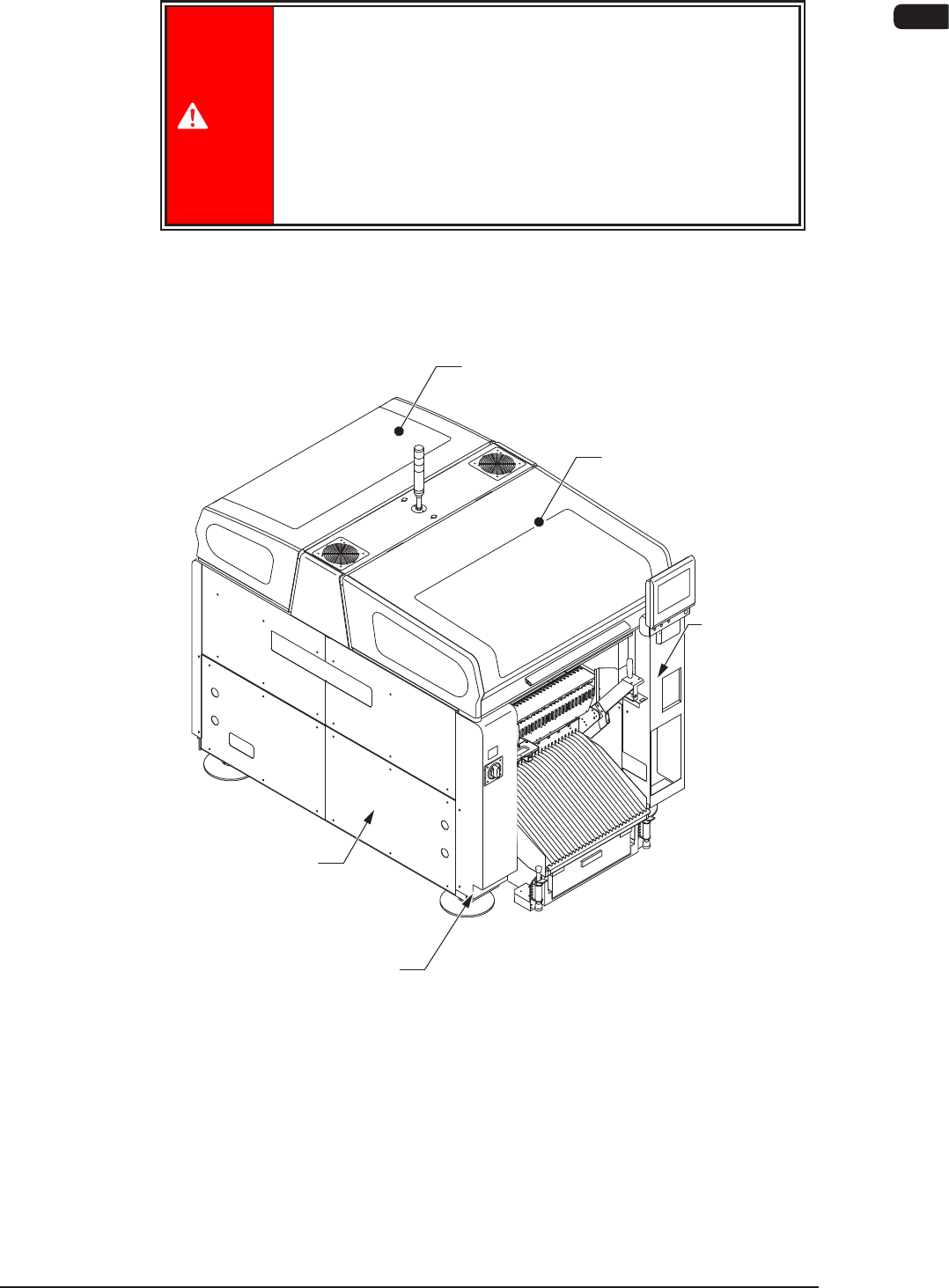

危险
装置内有强力可动部和高电压的危险，会导致重大人身事
故。
•
除了有资格的维修人员外他人请不要卸下机盖。
•
请安装机盖后使用装置。
•
机盖被卸下时，请安装。
•
开始运行前，请关闭透明盖。
•
请不要解除透明盖的互锁。
为防止生产运行中的危险，不让身体某部和衣服、物体接触到装置内部可动
部，装备有横梁上部的透明盖、架台周围的安全盖。
电子元件收纳部机盖
(架台周围)
安全盖(架台周围)
透明盖(横梁上部)
透明盖(横梁上部)
安全盖
(架台周围)
装置正面F1A6
1OM-1604
1-10
第一章2.各部分的名称和功能
•
电磁锁定
警告
进行生产运行和生产运行中，为防止危险，请关闭所有的透
明盖。
注意
请注意手指被夹住。
•
以免被透明盖夹住手指而受伤。
•
请握紧把手慢慢进行开闭动作。
横梁上部的透明盖装备有机盖锁定开关，关闭透明盖时按开关亮灯后，运行
电磁锁定，将无法打开透明盖。
1011-002
