1OM-1604 1-16 第一章3.进行表面实际贴装的机构 101 1-002 3. 进行表面实际贴装的机构 3.1 相关单元的配置图 XY横梁部 推车设置部 线路板搬送部 元件识别部 吸嘴储料器部 线路板定位部 贴装头部 吸嘴储料器部 线路板定位部 线路板识别部 F1A14
1OM-1604
第一章2.各部分的名称和功能
1-15
[2][POWERON] 按钮
进行操作电源的
“
ON/OFF
”
。
按 [POWER ON] 按钮，接通操作电源，[START] 按钮闪烁。
[3][START] 按钮
接通装置电源，按闪烁中的 [START] 按钮，启动生产运行，按钮亮绿
色灯。
该按钮灯亮表示生产运行中。
生产运行中按 [STOP] 按钮，暂停生产运行，[START] 按钮灭灯。各部
的原点复位中时，按钮亮灯。
[4][STOP] 按钮
暂停生产运行。
生产运行中将吸取完成的元件全部贴装后暂停生产运行。
原点复位中时按 [STOP] 按钮，各单元原点复位动作将被中断。
[5][ 紧急停止 ] 按钮
在非常时刻需要紧急停止装置时使用。
按 [ 紧急停止 ] 按钮，装置立即停止运行，操作台的 [POWER ON] 按钮
亮红色灯。
1011-002
1OM-1604
1-16
第一章3.进行表面实际贴装的机构
1011-002

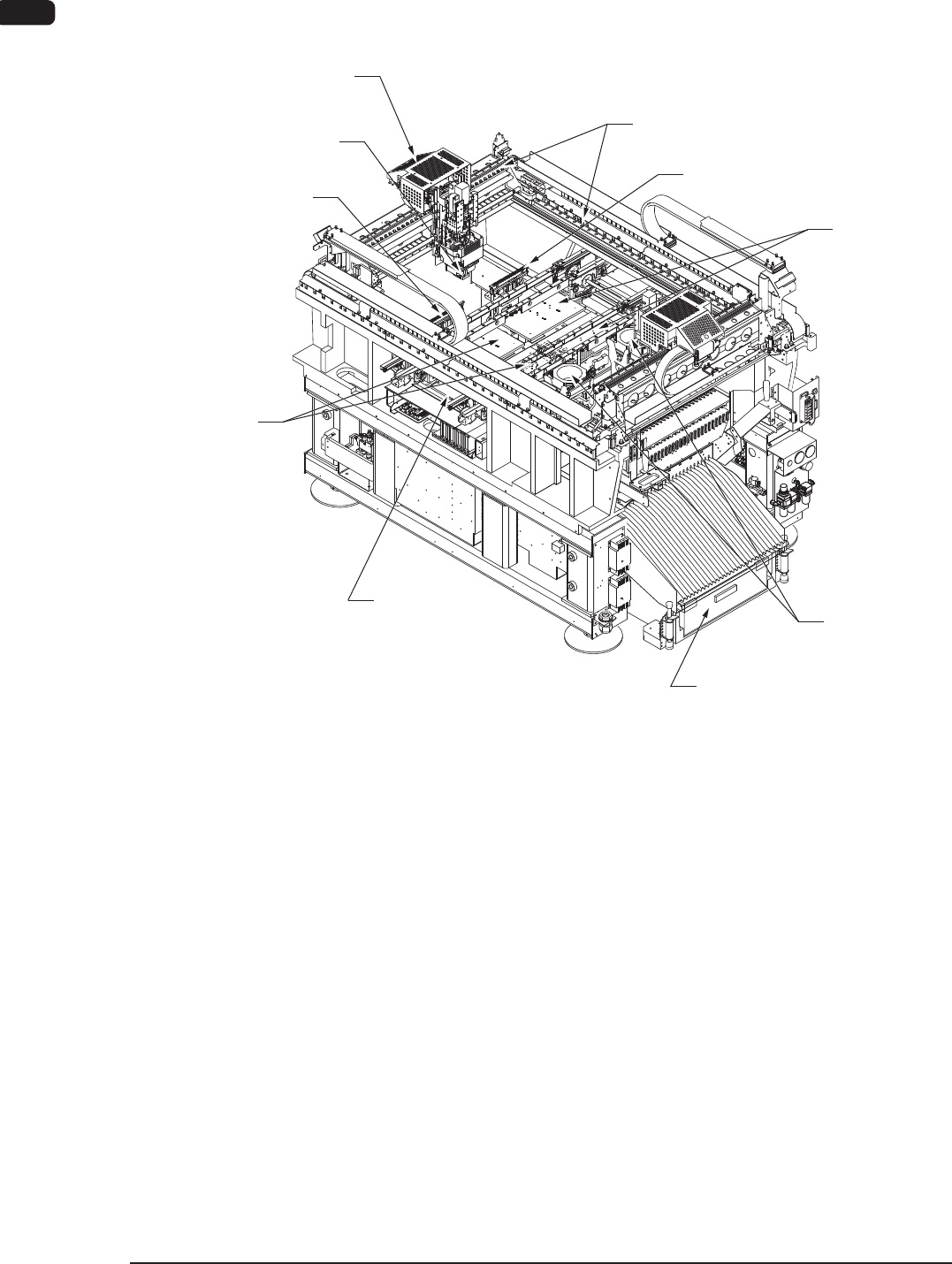

3. 进行表面实际贴装的机构
3.1 相关单元的配置图
XY横梁部
推车设置部
线路板搬送部
元件识别部
吸嘴储料器部
线路板定位部
贴装头部
吸嘴储料器部
线路板定位部
线路板识别部
F1A14
1OM-1604
第一章3.进行表面实际贴装的机构
1-17

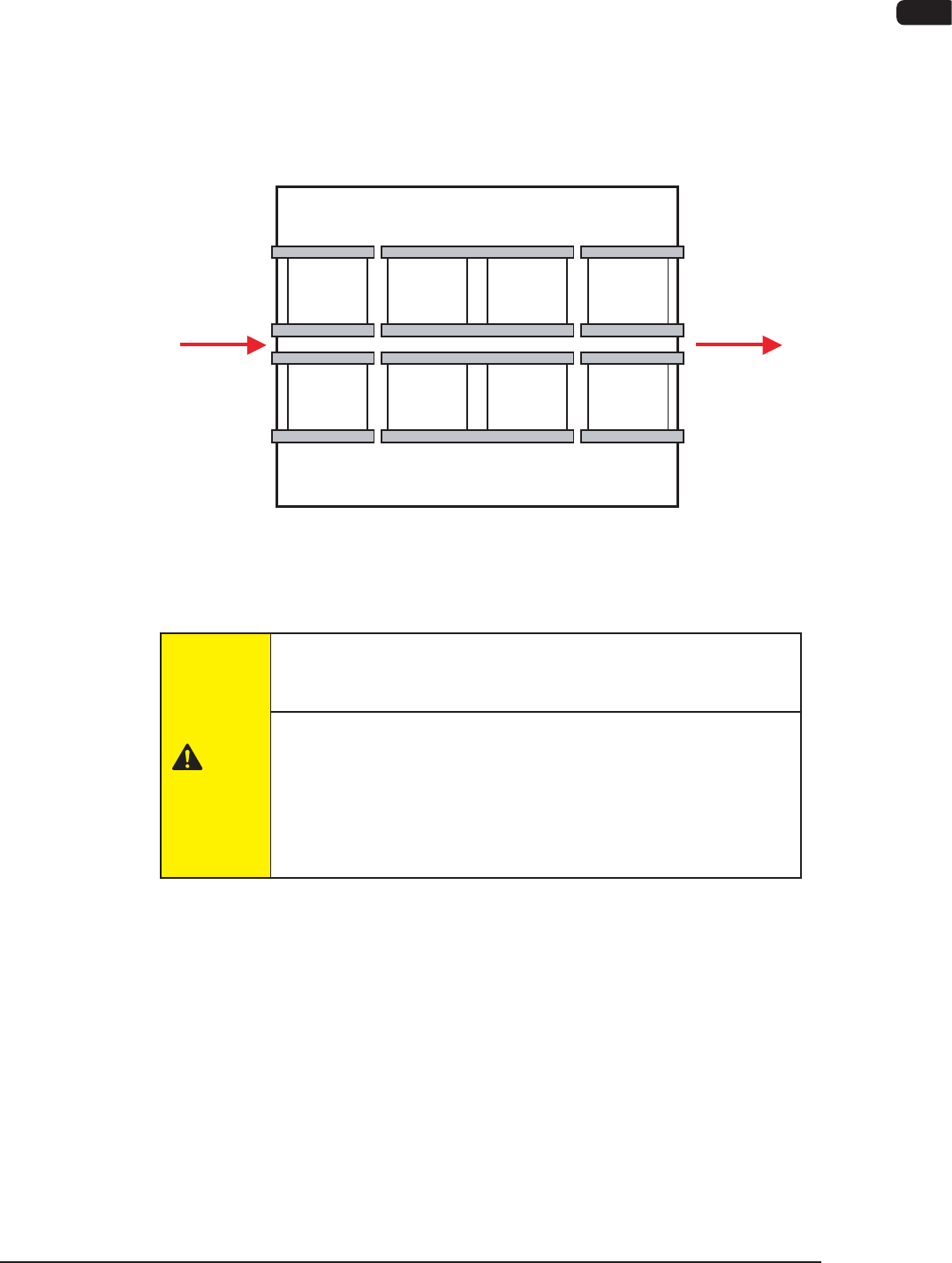

3.2 线路板搬送部 ( 线路板供給部、线路板排出部 )
为了将前工序搬送来的线路板移送到线路板定位部前或将贴装了元件的线
路板向后工序搬出的机构。
从前工序搬送来的线路板通过线路板供给部移送到供给侧的线路板定位部
前。
并且从排出侧的线路板定位部移载的完成元件贴装的线路板通过线路板排
出部向后工序移送。
前工序
线路板定位L部
后工序
缓冲部 缓冲部
线路板定位R部
F1A15
线路板供给部和线路板排出部也具备缓冲功能。
并且负责与外部装置的连接和与线路板定位部的连接部分。
注意
开始运行前，请确认装置周围 ( 尤其操作侧的相反侧 ) 是否
有人或放有工具和元件之类的物品。
线路板卡在前后工序装置的线路板交接部时，请停止装置运
行后去除线路板。
根据与前后工序的排出方式设定，在去除线路板的瞬间，为
进行线路板 Y 排列动作，传送带向 Y 方向移动，有可能夹伤
手指。
