1OM-1604 第一章3.进行表面实际贴装的机构 1-19 3.4 XY 横梁部 为移动安装头的机构。 安装头往 X 方向及 Y 方向移动，进行吸嘴的装卸、元件的吸取、向线路板贴 装元件等动作。 XY 横梁 F1A17 警告 心脏起搏器安装者请不要在装置内操作。 本装置的 XY 横梁部使用强力永久磁铁。 心脏起搏器会受到磁性的影响导致重大事故。 注意 注意强磁铁 • 请不要使易带磁性的金属靠近。 以免被磁性吸住而受伤或导致装…
1OM-1604
1-18
第一章3.进行表面实际贴装的机构

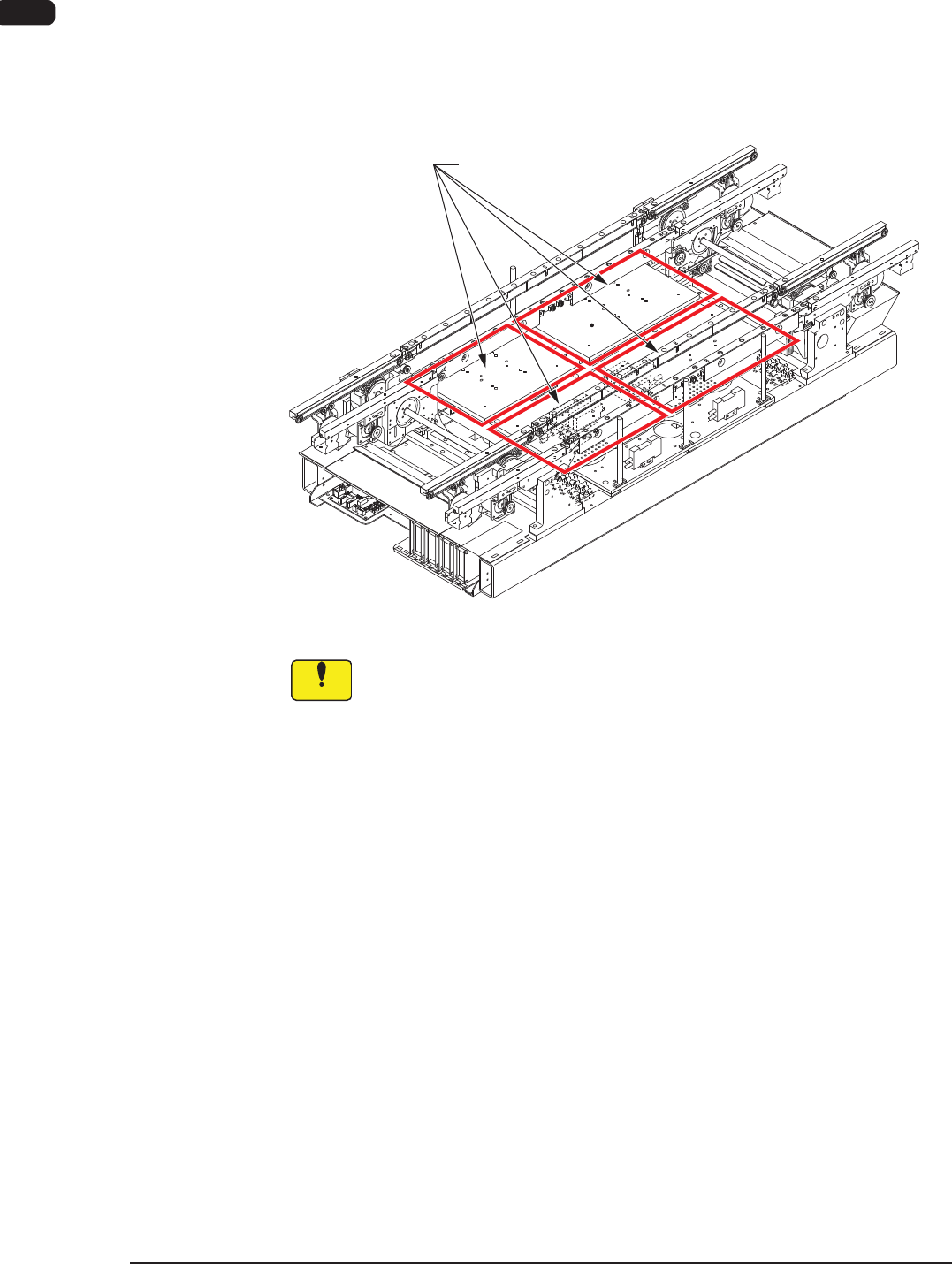

3.3 线路板定位部
线路板定位部装备了牢固线路板供给部送来的线路板 ( 线路板定位 ) 的机
构。
在线路板定位部，根据线路板程序将安装头移动到已固定的线路板上，进行
元件贴装。
进行机种切换时，有必要进行线路板支撑销的设置、传送带宽度的调整。
线路板定位部
F1A16
Notice
请不要在线路板定位部放置异物。
以免导致装置故障。
1011-002
1OM-1604
第一章3.进行表面实际贴装的机构
1-19

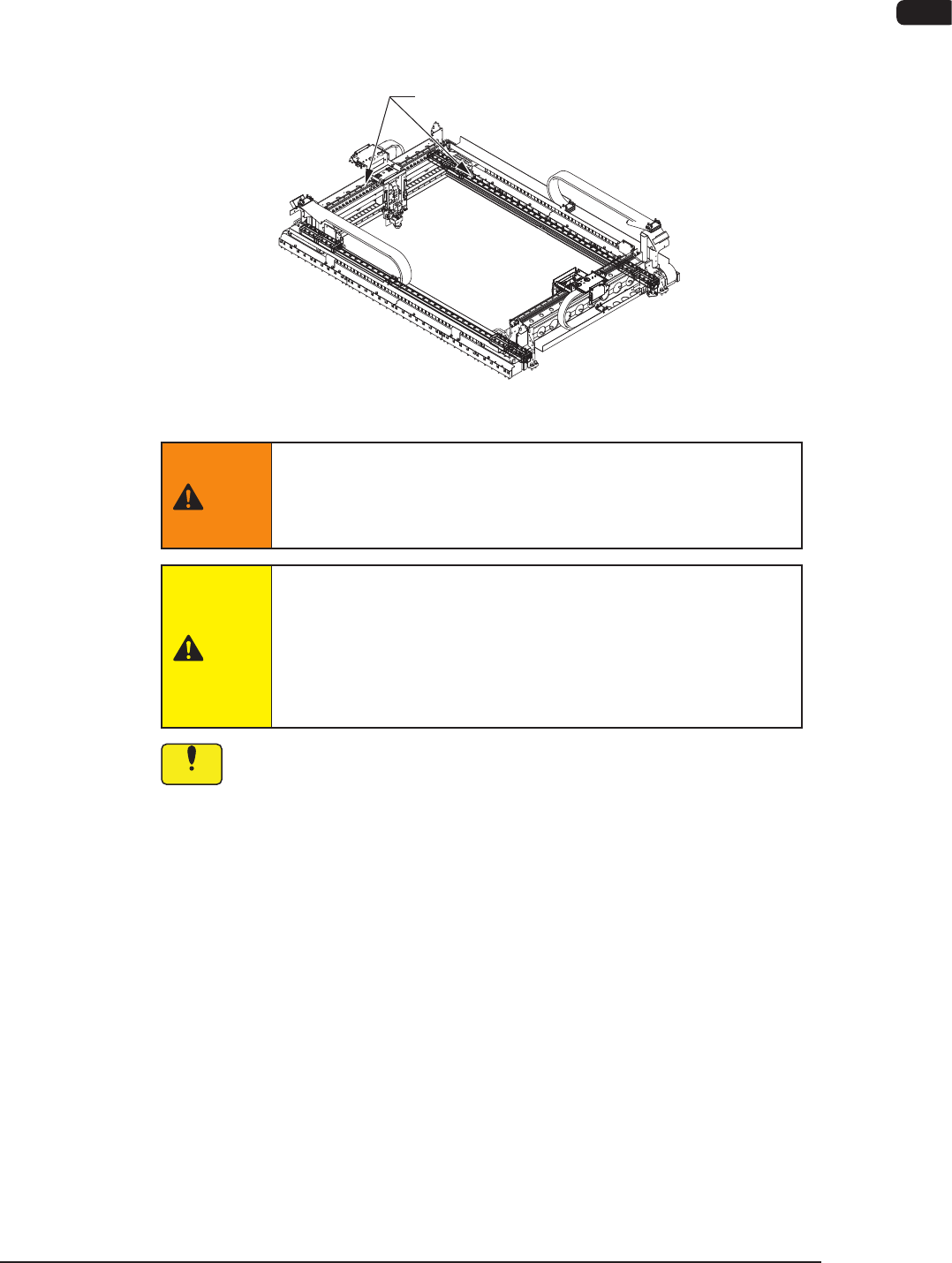

3.4 XY 横梁部
为移动安装头的机构。
安装头往 X 方向及 Y 方向移动，进行吸嘴的装卸、元件的吸取、向线路板贴
装元件等动作。
XY 横梁
F1A17
警告
心脏起搏器安装者请不要在装置内操作。
本装置的 XY 横梁部使用强力永久磁铁。
心脏起搏器会受到磁性的影响导致重大事故。
注意
注意强磁铁
•
请不要使易带磁性的金属靠近。
以免被磁性吸住而受伤或导致装置故障。
•
请不要使易受磁性影响的物品 ( 磁卡和钟表类 ) 靠近。
强烈的磁性会导致磁卡数据消失、损坏钟表类。
Notice
请不要掉落物品到直线导轨槽内。
以免落下物被可动部夹住，损坏装置。
1011-002
1OM-1604
1-20
第一章3.进行表面实际贴装的机构
3.5 安装头部
将吸嘴吸取的元件贴装到线路板的机构。
安装头共有 2 个，分别配置在 X 轴直线上，配合使用的元件使用高速安装头
或多功能安装头。(2 个横梁 2 个安装头 )。
3.5.1 高速安装头部
高速安装头有 15 处吸嘴配置位置，最多可安装 15 种吸嘴。
各安装头配备有线传感器，可进行吸取元件的有无、竖立、厚度计测。
F1A18
Notice
(a) 请不要在安装头的扩散板上沾油、留下划痕。
以免在识别元件时发生异常。
(b)请不要使磁铁等带磁性的物品靠近吸嘴。
以免在吸取元件、贴装元件时发生异常。
