1OM-1604
1-24
第一章3.进行表面实际贴装的机构
3.8 推车设置部
推车设置部是安装送料器批量更换推车的机构。
通过安装在送料器批量更换推车的送料器安装台上的带式送料器供给元件。
送料器安装台上贴有标示送料器配置位置的 Fdr No. 板。
发生元件断料或送料器问题等无法再吸取以下元件时，可切换代替通道继续
自动运行 ( 送料器替代运行 )。
注意
装卸时请避免带式送料器掉落。
带式送料器掉落可能会导致足部受伤或送料器损坏。
请一台一台使用，注意不要使其掉落。
通知
请在送料器安装台的轨道正确安装带式送料器。
如果安装不良，将导致与安装头部的冲突或吸取异常。
1011-002
1OM-1604
第一章3.进行表面实际贴装的机构
1-25
3.8.1 送料器批量更换推车
是为了将送料器安装台安装到装置主机上的手推车。
可使用送料器批量更换推车批量更换送料器安装台。
并且通过事先在预备推车里准备送料器，可大幅缩短机种切换 ( 送料器更换 )
时间。
装备有碎屑箱，用来整理并废弃从带式送料器供给元件时剪切下来的料带碎
屑。

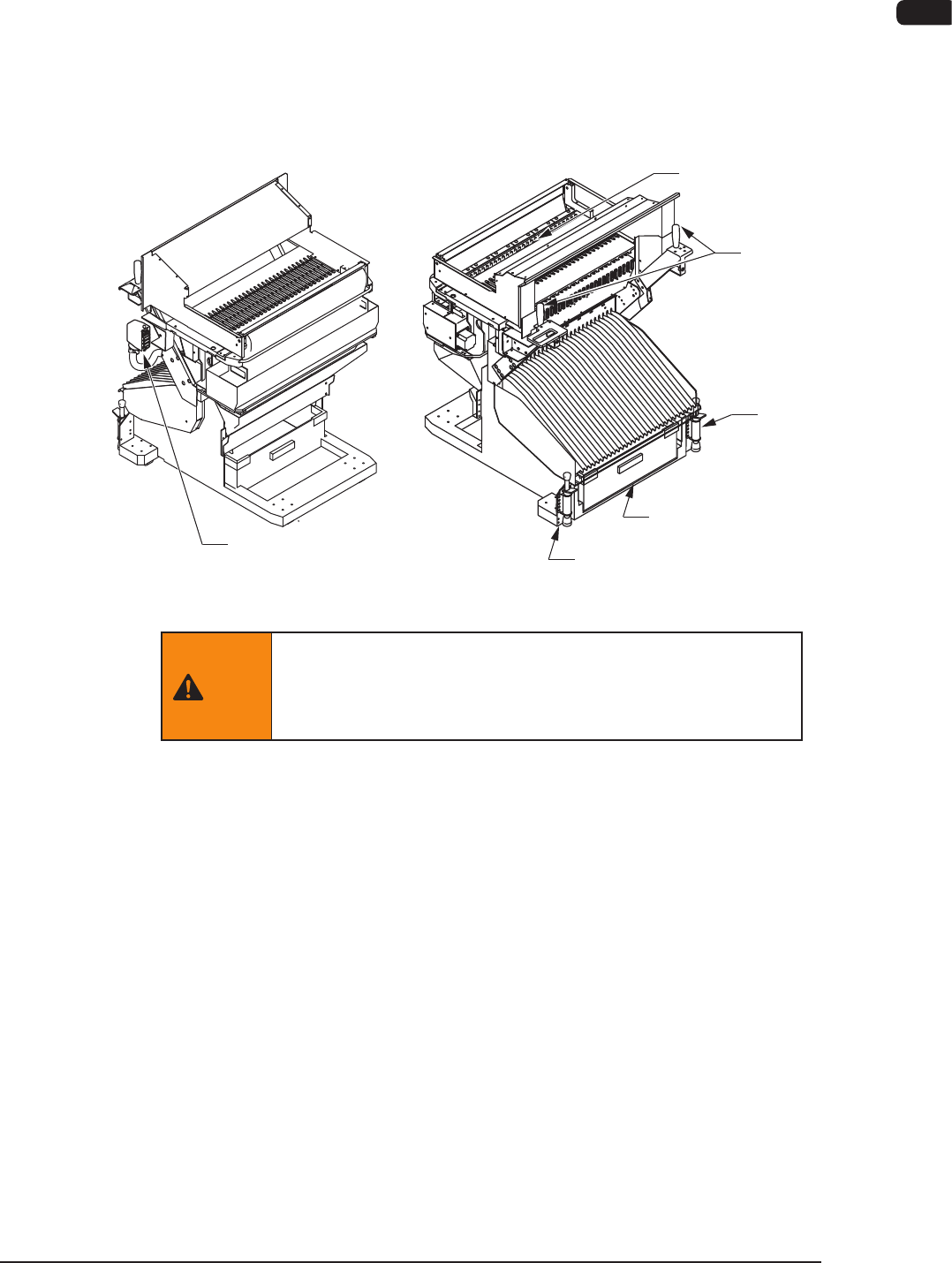

连接器
碎屑箱
制动器
制动器
送料器安装台
把手
F1A22
警告
若不安装送料器批量更换推车，送料器安装部分会发生间隙，
危险。
请在安装送料器批量更换推车的状态下使用装置。
1011-002
1OM-1604
1-26
第一章3.进行表面实际贴装的机构
注意
注意手指被压碎
•
移动送料器批量更换推车时，请握住把手进行操作。
•
在主机上安装送料器批量更换推车时，请注意手不要撞到
机盖。
注意脚下
•
移动送料器批量更换推车时，请注意不要撞到脚。
尤其是地面有突起或凹凸或卡在铺盖物的高低差或下沉处
时，会出现推车的移动电阻突变的情况。
•
请将送料器插入到底。
在送料器作业台上安装带式送料器时，请插入到底，确认
是否被固定。
否则，就有可能发生带式送料器掉落而砸伤脚或损坏送料
器。
• 送料器批量更换推车的更换
注意
送料器安装台上下时，请不要将手伸入可动部。
送料器准备完了开关的 LED 灯闪烁时，送料器安装台进行升
降，因此请小心。
Procedure
(1) 按装置的送料器准备完了开关。
( 送料器准备完了开关的 LED 灯灭，送料器夹板按杆的电磁锁定被解除。)
(2) 长按装置的送料器准备完了开关。
( 送料器安装台开始下降，装置的送料器准备完了开关的 LED 灯开始闪
烁 ( 表示动作中 )。
完成送料器批量更换推车的连接解除时，送料器准备完了开关的 LED
灯灭。)
