1OM-1604
第一章3.进行表面实际贴装的机构
1-27
(3) 卸下连接器固定控制杆，从装置连接器拔出送料器批量更换推车的连
接器，粘贴到推车旁的魔术贴部。
Notice
(a)连接器的引挂部请不要用在指定部引挂之外的其他用途。
另外，请不要用力过度。
以免破损。
(b)装置运转中请不要拆卸连接器。
请在送料器安装台完全下降的停止状态下装卸送料器安装台用连
接器。
(4) 解除送料器批量更换推车制动器的制动 (2 处 )，将送料器批量更换推
车拉出装置外。
(5) 将备有带式送料器的送料器批量更换推车安装在装置上，锁定制动器
的制动 (2 处 )。
Notice
(a)将送料器批量更换推车推入装置内时，请径直推入，使装置侧的
导轨处在交换箱臂内侧。
另外，推入时，握住推车把手的手不要撞到机盖。
(b)送料器批量更换推车在中途位置时，无法进行连接动作。
请确实推入到制动器处。
(6) 将送料器批量更换推车的连接器连接到装置侧的连接器，安装连接器
固定控制杆。
Notice
请确实连接连接器。
连接器连接不确实或忘记连接时，无法进行既定动作。
(7) 按装置的送料器准备完了开关。
( 送料器安装台开始上升，装置的送料器准备完了开关开始闪烁 ( 表示
动作中 )。)
(8) 按装置的送料器准备完了开关。
( 送料器准备完了开关的 LED 灯亮时，表示送料器夹板按杆被电磁锁定。)
1011-002
1OM-1604
1-28
第一章3.进行表面实际贴装机构
1011-002

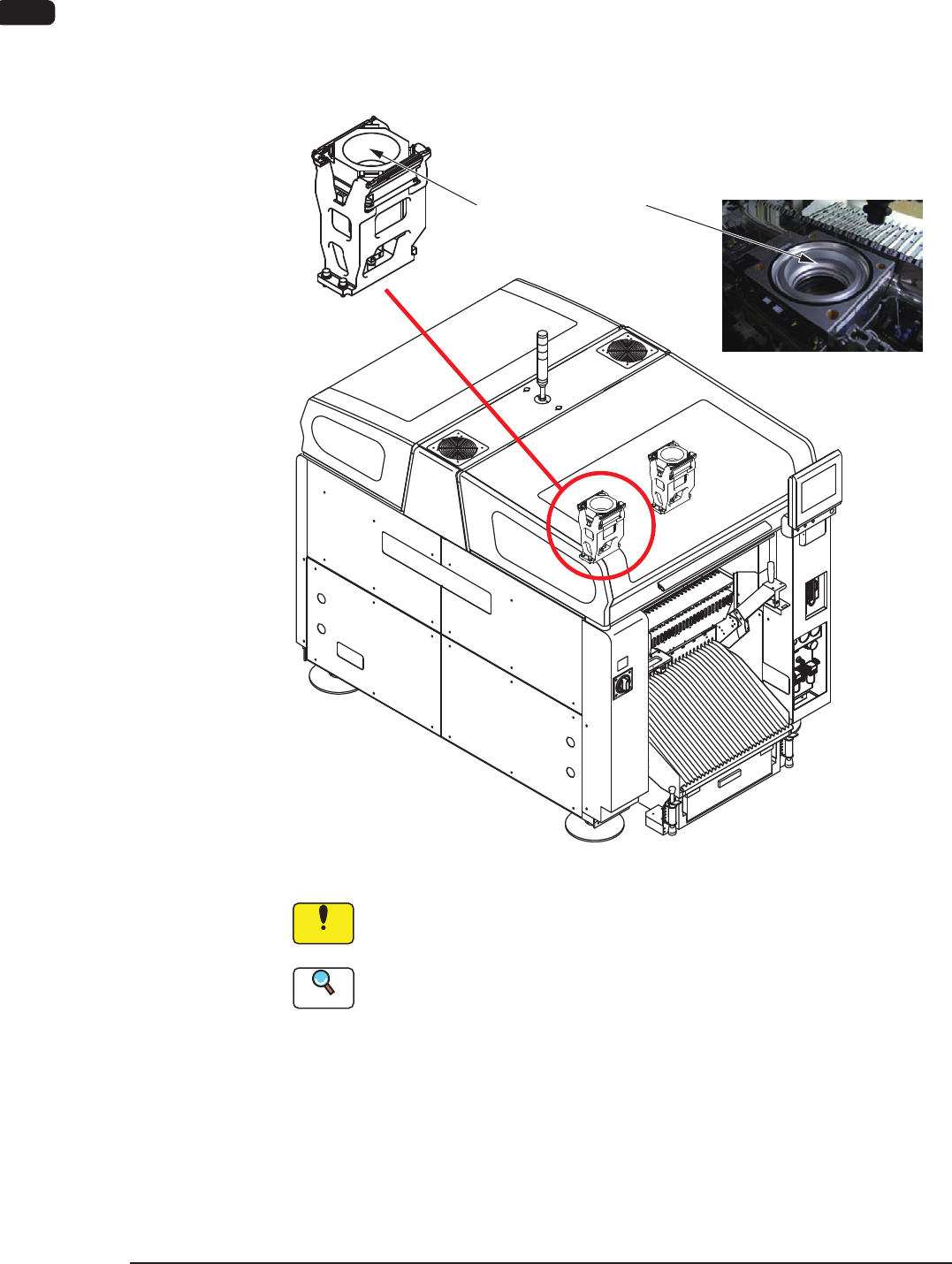

3.9 元件识别部
各横梁守备范围内分别搭载有元件识别照相机和照明用光源，检查吸嘴吸取
的元件。
元件识别根据照明方式的不同有反射识别方式和透过识别方式，可自动切换
到元件数据库中设定的照明方式。
遮罩(BGA元件用)
F1A23
Notice
请不要弄脏识别照相机的保护玻璃。
有可能降低识别精度。
Reference
保护玻璃受污时，请参照
“
第四卷 第一章 3.2.3 元件识别照相机部
”
章
节。
装备有元件下面通过来自下方的直接照明而获取的元件反射像的反射照明
( 并用环状照明和同轴照明 ) 和扩散板通过来自下方的照明获取元件透过像
的透过照明 ( 环状照明 )，每个元件切换使用。
1OM-1604
第一章3.进行表面实际贴装机构
1-29

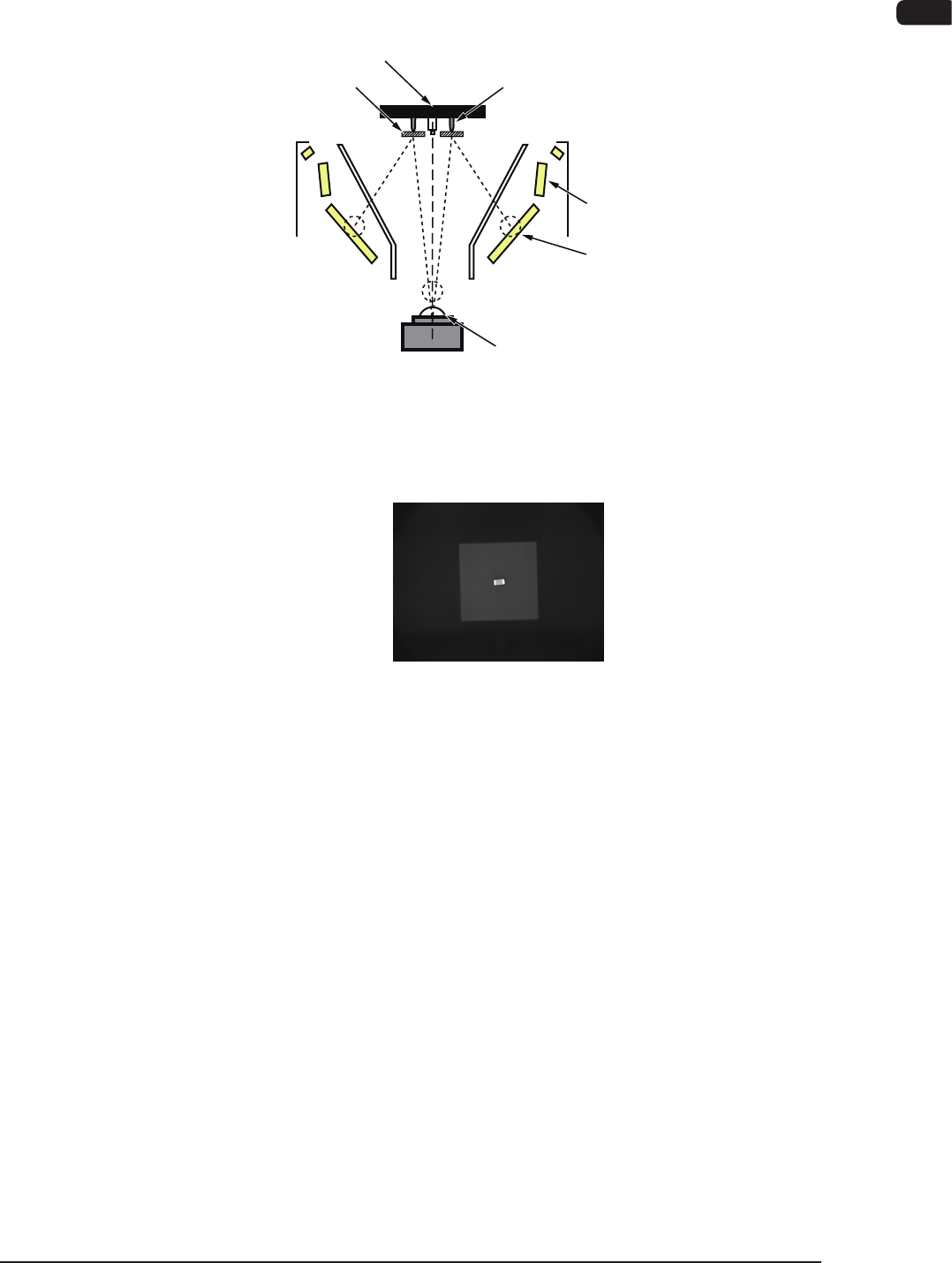

3.9.1 反射识别方式
表示反射识别方式的识别部截面图和识别光的流向。
根据反射照明 1、2、3，决定适当的照明方法，进行元件识别。
吸嘴
片状元件
透过照明
反射 3(BGA 照明 )
反射 1
反射 2( 同轴照明 )
CCD 照相机
目视镜
扩散板
F1A24
从反射照明 1、2、3 放射出的光照到元件下部。
该反射光通过单筒镜进入 CCD 照相机，即从 CCD 照相机可看到元件的引脚。
识别图像上的显示示例
F1A25
1011-002
