2. 操作界面

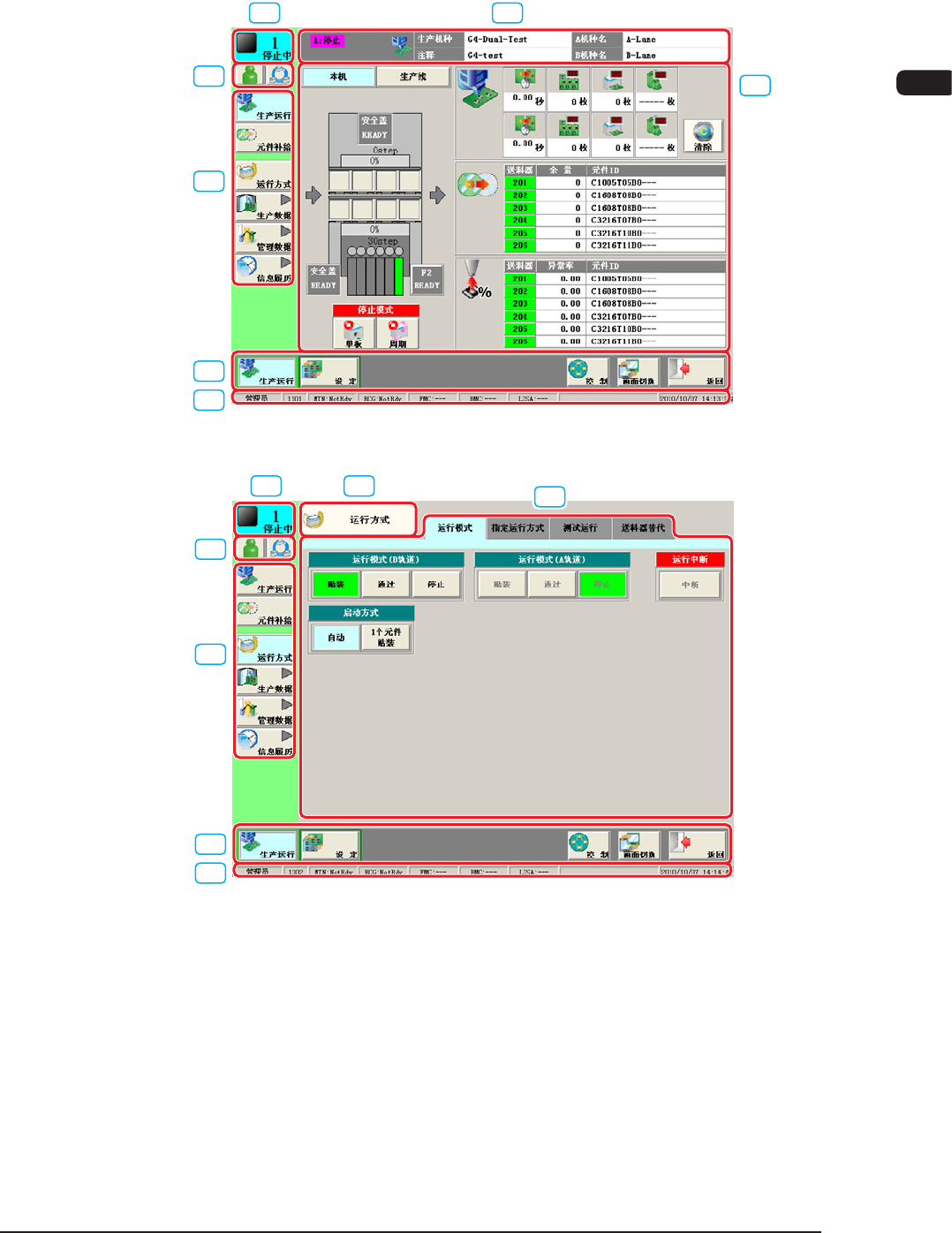

基本操作界面构成如下 :
[1] [2]
[3]
[4]
[5]
[6]
[8]
F1B5
[1]
[2]
[3]
[4]
[5]
[7]
[8]
F1B6
[1]当前状态
实时显示生产线构成内的装置编号和当前状态。
运行中 : 装置处于运行状态。
动作中 : 装置正在进行原点复位等动作。
停止中 : 装置处于停止状态。
待机中 : 装置处于待机状态。
暂停 : 装置处于暂停状态。
1011-002
1OM-1604
2-6
第二章2.操作界面
[2]状态显示
显示操作界面的阶层位置 ( 上位界面 ) 的图标、名称、生产机种 ( 线
路板程序 ) 以及注释。
[3][ 登录用户 ] 按钮
用图标显示当前的登录用户。
按下 [ 登录用户 ] 按钮，便显示
“
登录用户选择
”
界面，可以变更登录
用户。
Reference
关于登录用户的变更，请参照
“
第二章 1.2 登录用户选择
”
章节。
[ 生产线 ] 按钮
切换与生产线装置的连接。
: 表示正在连接生产线。
: 表示正在切断生产线。
[4]主菜单栏
配置有主菜单按钮。
按下各按钮，便显示相应菜单的操作界面。
Reference
关于主菜单栏的详细内容，请参照主机使用说明书
“
第二卷 第一章
2. 生产运行
”
章节。
[5]通用菜单栏
配置有通用菜单按钮。
按下通用菜单按钮，便显示相应菜单的操作界面。
[ 生产运行 ] 按钮
显示
“
生产运行
”
界面。
Reference
关于
“
生产运行
”
界面，请参照
“
第二卷 第一章 生产运行菜单
”
章
节。
[ 设定 ] 按钮
显示
“
设定
”
界面。
Reference
关于
“
设定
”
界面，请参照
“
第二卷 第六章 设定菜单
”
章节。
[ 控制 ] 按钮
显示
“
控制
”
界面。
Reference
关于
“
控制
”
界面，请参照
“
第二章 2.1 控制菜单
”
章节。
1011-002
1OM-1604
2-7
第二章2.操作界面
[ 画面切换 ] 按钮
切换到识别图像的显示界面。
Reference
关于
“
识别界面
”
，请参照
“
第二章 2.2 识别界面
”
章节。
[ 返回 ] 按钮
结束操作界面，返回到初始界面。
Reference
关于
“
退出登录
”
，请参照
“
第二章 4.1 退出登录
”
章节。
[6]操作 / 显示部
显示装置图像、操作按钮、相关信息等。
各操作界面的显示内容有所不同。
[7]Tab 以及选项卡
界面由多个页面构成时，在界面上部有被称作 Tab 的卡片型旋钮或按钮。
在 Tab 标有各页面的名称，按下 Tab，便切换到该页面 ( 画面 )。
[8]状态栏
显示登录类型、显示界面的编号、当前日期以及时间。
