5.4.2 检查 PCB 顶针
Æ 检查升降台上的磁性 PCB 顶针。它们不得与 PCB 底部的元件相碰撞。
5.4.3 在适宜的时间接合料带
请注意： 5
尽早接合料带不要使供料器组件清空，否则停车时间将会延长。
但是，不要过早地接合料带。这是因为如果接合后将旧料带末端与新料盘在一起，则容纳新料带
的卷缠得过多，料带就会从卷上滑落，缠结在一起，这又会导致拾取错误并延长停机时间。 5
用户手册 SIPLACE HS-60 5 操作员，生产线工程师，维护工程师
软件版本 SR.503.xx 2003 年 3 月中文版 5.4 进行全面检查
107
5.4.4 插入料车料带容器的分隔板
Æ 按图 5.4 - 2 所示，插入分隔板。记住，料带容器的最小分区数为 2x 分区。这将有助于避免贴片
错误。
Æ 检查分隔板是否啮合在两个导轨的同一位置上。否则，分隔板会偏移或弯曲。
5

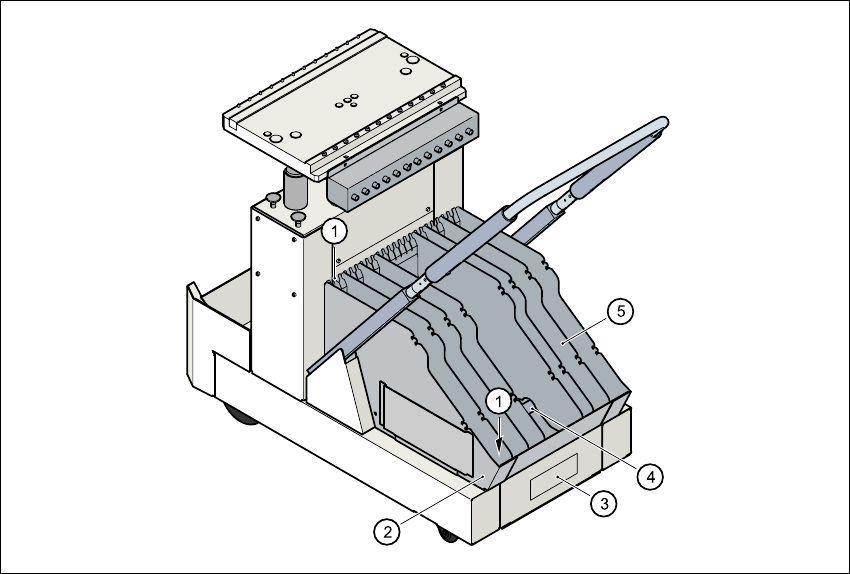

图
5.4 - 2
插入料车料带容器的分隔板
(1) 分隔板的导轨
(2) 料带容器
(3) 废料带容器
(4) 分隔板的支承杆
(5) 分隔板
5 操作员，生产线工程师，维护工程师 用户手册 SIPLACE HS-60
5.4 进行全面检查 软件版本 SR.503.xx2003 年 3 月中文版
108
5.4.5 使用大料盘芯轴
Æ 使用大料盘时，将芯轴插入到分隔板。
请注意
如果料盘直径超过 5 英寸，我们建议使用芯轴。这可以保证供料器能够可靠运行。

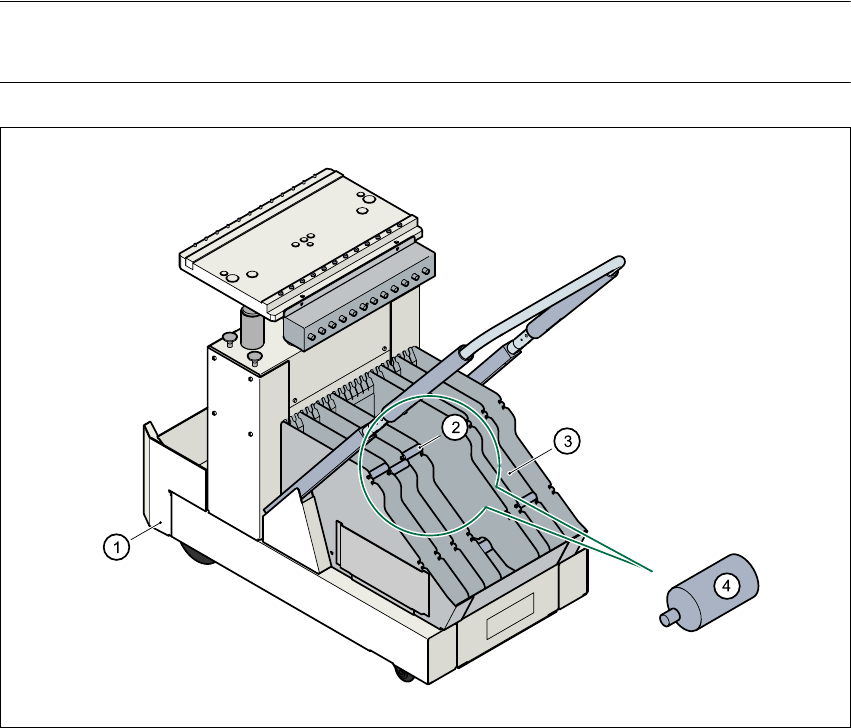

图
5.4 - 3
插入大料盘芯轴
(1) 料车
(2) 芯轴的位置
(3) 分隔板
(4) 芯轴 （放大）
