用户手册 SIPLACE HS-60 6 元件的处理 软件版本 SR.503.xx 2003 年 3 月中文版 6.5 废料带切割器 139 废料带导槽 （见图 6.5 - 3 中的 1 ）位于供料器的前部。它们直接固定在 废料带切割器上 （见图 6.5 - 3 中的 3 ）。 料带通过废料带导槽自动导入废 料带切割器底部，由气动切割刀片 将料带切碎。废料带顺着废料 带斜槽 （见图 6.5 - 3 中的 4 ）下移 至料车收集盘中。 图…
6 元件的处理 用户手册 SIPLACE HS-60
6.5 废料带切割器 软件版本 SR.503.xx 2003 年 3 月中文版
138
6.5.2 将废料带送入切割器的导轨
图
6.5 - 3
废料带切割器中的废料带导轨
(1) 废料带导槽
(2) 处理废料带的导槽
(3) 料带切割器
(4) 废料带斜槽
用户手册 SIPLACE HS-60 6 元件的处理
软件版本 SR.503.xx 2003 年 3 月中文版 6.5 废料带切割器
139
废料带导槽 （见图 6.5 - 3 中的 1）位于供料器的前部。它们直接固定在废料带切割器上 （见图
6.5 - 3 中的 3 ）。
料带通过废料带导槽自动导入废料带切割器底部，由气动切割刀片将料带切碎。废料带顺着废料
带斜槽 （见图 6.5 - 3 中的 4）下移至料车收集盘中。

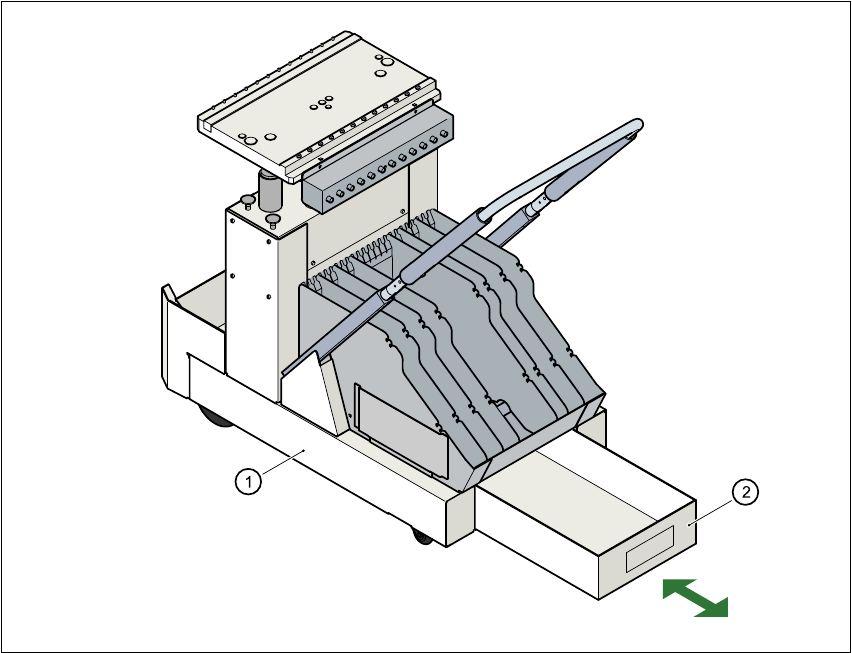

图
6.5 - 4
从料车中拉出废料带容器
(1) 料车
(2) 废料带容器，可扩充
