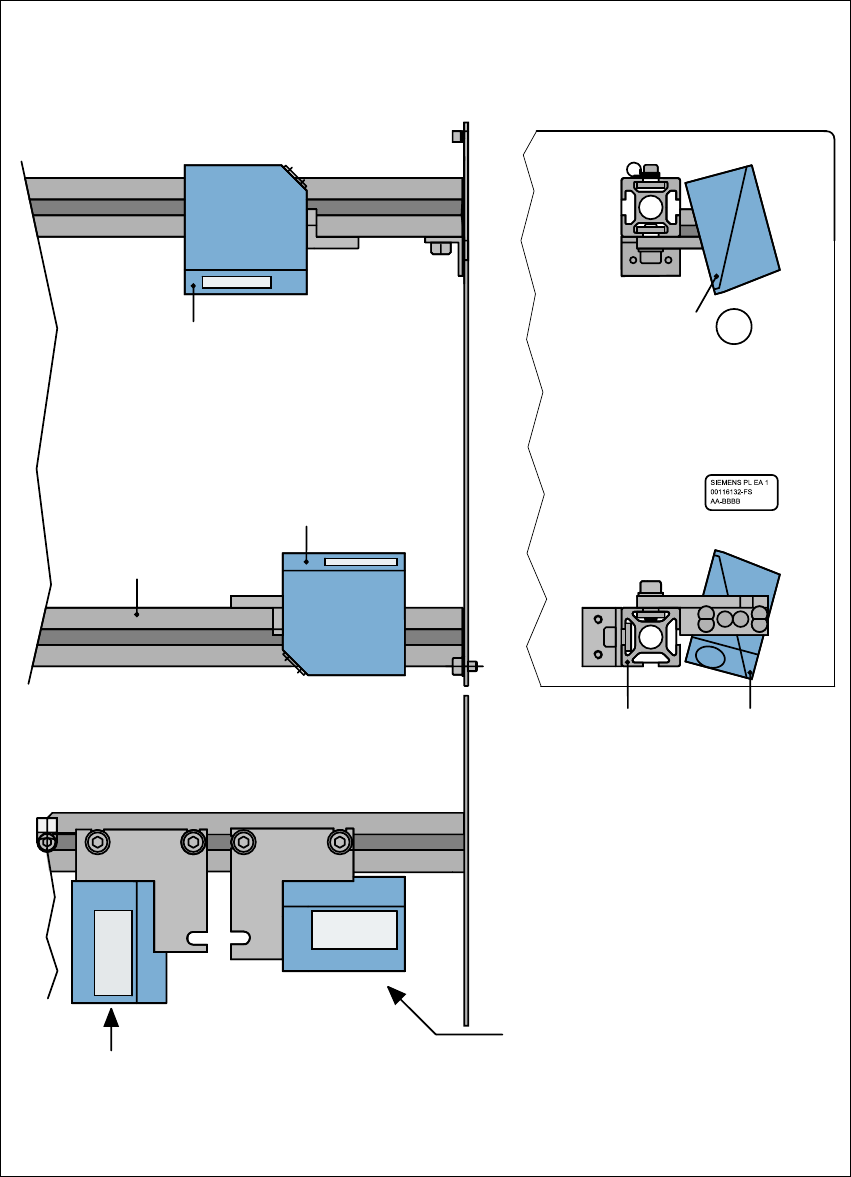

7.4.4 PCB 条形码阅读器的装配方案
图
7.4 - 3 PCB
条形码阅读器的装配方案
前视图 侧视图
PCB 条形码
在 PCB 上侧时
的装配
PCB 条形码
在 PCB 下侧时
的装配
平面图
条形码标签平行于 PCB 传输方向
对准时， PCB 条形码阅读器的位
置
条形码标签垂直于 PCB 传输方向
对准时，条形码阅读器的位置
成型轨道
PCB 条形码
阅读器 （上边）
PCB 条形码阅
读器 （下边）
成型轨道
用户手册 SIPLACE HS-60 7 贴片机扩展部件
软件版本 SR.503.xx 2003 年 3 月中文版 7.5 陶瓷印制板对中
159
7.5 陶瓷印制板对中
7.5.1 概述
陶瓷印制板可机械或光学对中。
陶瓷印制板上的基准点位置可使用下列工具进行检测：
- 使用副悬臂 PCB 照相机 （标准）进行普通或斜射照明，或
- 使用多色 PCB 照相机 （选项）。
7.5.2 可能的对中模式
下列各种对中类型的数值可输入到贴片机数据 (REAL.MA) 中。
7
7.5.3 机械对中
7.5.3.1 概述
机械印制板对中用于将陶瓷印制板牢固地锁在 X 和 Y 轴方向的位置上，这样不会损坏材料。陶瓷
印制板可以正好贴装到边缘上。
7.5.3.2 装配和拆除陶瓷印制板对中装置
请注意
陶瓷印制板对中装置必须由维护工程师进行装配和拆除。 7
传送导轨模式 对中模式
4
使用普通照明进行机械印制板对中
5
斜射照明仅使用 Y 轴 PCB 夹紧装置
6
使用斜射照明进行机械印制板对中
7 贴片机扩展部件 用户手册 SIPLACE HS-60
7.5 陶瓷印制板对中 软件版本 SR.503.xx 2003 年 3 月中文版
160
图
7.5 - 1
陶瓷印制板对中装置的结构
(1) 机械陶瓷印制板对中
(2) 对中滑槽
(3) 球轴承
(4) 档杆
(5) 压缩空气连接
(6) 接近开关连接电缆
(7) 升降台
7.5.3.3 维护
- 确保清洁和润滑 X 轴对中装置的球轴承。
- 如果有必要，检查气动机械装置是否能平稳运行。
- 传送导轨应按维护说明中的规定进行维护。
