7.10.3 生产率提升系统的优点
生产率提升系统能够提高生产线上贴片机的贴片率，进而提高整个生产线的生产率。
7
图
7.10 - 3
生产率提升系统
-
避免停机
当生产线并行连接时，不会因单个贴片机出现故障而使整条生产线停止运行。此外，还可以在其
它生产线继续贴装无须中断的情况下，访问单独的贴片机。
使用这一功能，可
- 调查流程或进行测试
- 为 PCB 基准点、封装形式或测试贴片编程
- 进行维护或修理
- 修改操作错误，例如没有及时连接料带或元件。
另一个优点是生产线可使用软件按需重新配置，而无须重设贴片机。

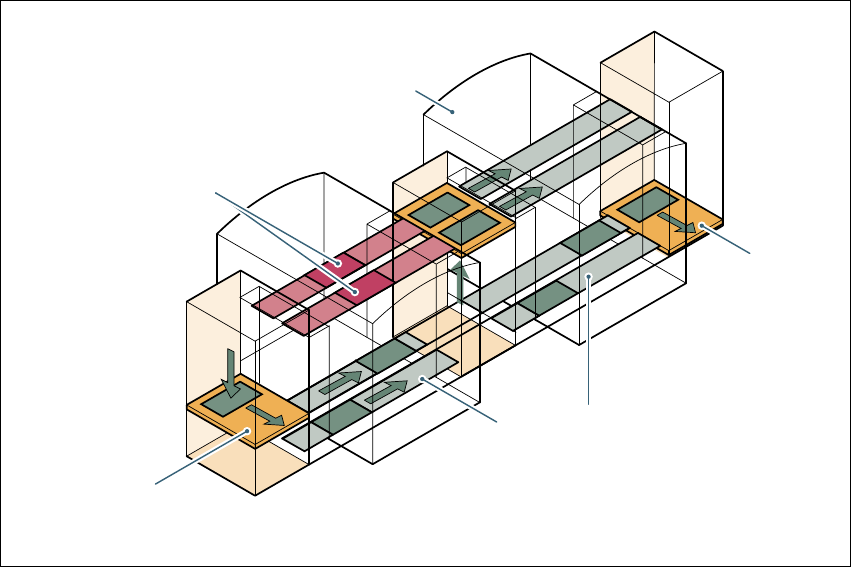

传送导轨段，
处理
贴片机
水平
垂直升降
地面传送带
轨道更改
用户手册 SIPLACE HS-60 7 贴片机扩展部件
软件版本 SR.503.xx 2003 年 3 月中文版 7.10 SIPLACE 生产率提升系统
179
7.10.4 技术数据
7
电源电压 交流 230/400 V，交 流 110/230 V， ± 10%, 50/
60 Hz
连接的总负荷
0.5 kVA
总功率 0.5 kW （2 A 连接的负荷）
熔丝
6.3 A
电源故障 最长 20 msec
压缩空气连接 最小 0.5 MPa (5.0 bar), 10 Nl/min
传送导轨段长度
2385 mm
HV 梭动传送机长度
540 mm
HV 梭动传送机宽度
1045 mm
HV 梭动传送机高度 1200 mm （用于高度为 930 mm 的传送导轨）
HV 梭动传送机重量
212 kg
底层地面部分的重量
120 kg
基础上单位面积允许的负荷 最小 0.2 t/m²
室内温度 15 °C 至 35 °C
空气湿度 30 - 70%，（但是平均不超过 45% ，以防止贴
片机冷凝）。
最大噪音
62 dBA
PCB 传送导轨高度
930 ± 30 mm
PCB 尺寸
宽度
长度
厚度
50 mm - 216 mm (2" - 8.5")
50 mm 460 mm (2" 18")
0.5 mm - 4.5 mm
