2 安全操作 用户手册 SIPLAC E HS-60 2.3 激光的分类 软件版本 SR.503.xx 2003 年 3 月中文版 34 2.3.3 二类激光 下列组件属二类激光： - PCB 传送导轨贴片区域 1 中的激光光 障传感器 - PCB 传送导轨贴片区域 2 中的激光光 障传感器 - PCB 条形码扫描仪 2 2 激光辐射 不要直视激光束！
用户手册 SIPLACE HS-60 2 安全操作
软件版本 SR.503.xx 2003 年 3 月中文版 2.3 激光的分类
33
2.3 激光的分类
2.3.1 一类激光
2.3.1.1 贴片机的激光分类
2
请注意： 2
一类激光和 1M 中的组件未标识。
2.3.1.2 照相机系统的激光分类
2
2.3.2 1M 类激光
不要直视带有光学仪表的 1M 类激光！
2
2
所有已安装的照相机系统和准备就绪可以运行的贴片机属一类激
光。
根据 DIN EN 60825-1 进行激光分类。
2
下列照相机系统属一类激光：
- PCB 多色照相机
2
下列照相机系统属 1M 类激光：
- 12 段位器收集贴片头上的 24 x 24 元件照相机
- 12 段位器收集贴片头上的 16 x 16 DCA 照相机
2 安全操作 用户手册 SIPLACE HS-60
2.3 激光的分类 软件版本 SR.503.xx 2003 年 3 月中文版
34
2.3.3 二类激光
下列组件属二类激光：
- PCB 传送导轨贴片区域 1 中的激光光障传感器
- PCB 传送导轨贴片区域 2 中的激光光障传感器
- PCB 条形码扫描仪
2
2
激光辐射
不要直视激光束！
用户手册 SIPLACE HS-60 2 安全操作
软件版本 SR.503.xx 2003 年 3 月中文版 2.3 激光的分类
35
2.3.4 关闭保护罩的安全说明
在关闭自动贴片机保护罩时，为防止人员受伤，所有者必须指导其操作员严格按照以下说明使用
保护罩。 2
注意手有被碾伤的危险 2
如果没有正确打开或关闭保护罩

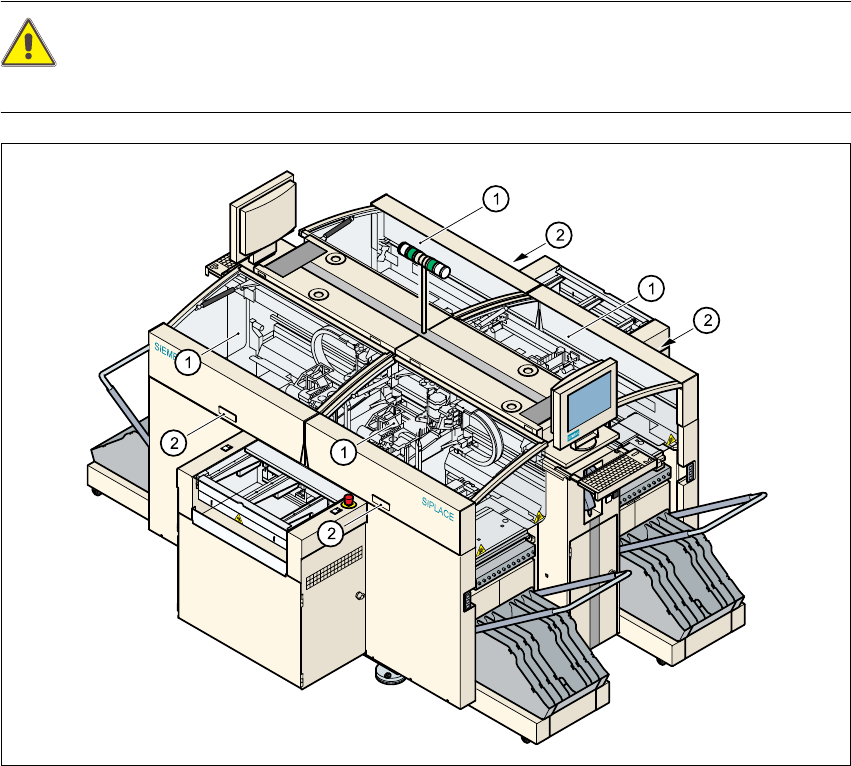

图
2.3 - 1
关闭保护罩的安全说明
(1) 保护罩
(2) 凹柄
Æ 当打开或关闭保护罩时，始终用凹柄夹住保护罩。如果保护罩的冲击吸收能力随时间延长而降
低，而且在关闭保护罩时没有使用凹柄，则手容易被碾伤。
